3OM-1602 2-60 第二章 2. 补正 ( 补正值 ) 数据 [4] Contrast( 对比度 )、Brightness( 亮度 ) 调整元件识别照相机摄像的图像的亮度。 • 初始值 Contrast :102 Brightness :128 Note (a) 增加对比度值 ， 色彩效果好。 (b) 增加亮度值 ， 整体变亮。 1008-002
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-59
[2] Z( 角度 )[
°
]
设定对装置基准 XY 坐标 (Xm-Ym 坐标 ) 的元件识别照相机扫描坐标的
角度偏离。以装置基准 XY 坐标系为基准，元件识别照相机扫描坐标往
逆时针方向倾斜时，补正值数据的符号为
“
+
”
。
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
Xc-Yc : 元件识别照相机坐标系
Xc(+)
Yc(+)
Xc(+)
Yc(+)
元件识别照相机角度
元件识别照相机角度
元件识别照相机
元件识别照相机
Pm.装置基准坐标原点
F3B53
[3] 倍率 X( 横 )、Y( 纵 )[0.01
µ
m/pixel]
是设定元件识别照相机倍率的数据，用来设定 1 像素相当于多少微米。
该补正值在倍率测定用治具的教示操作下自动被算出。
•
初始值 :6060
1201-003
3OM-1602
2-60
第二章 2. 补正 ( 补正值 ) 数据
[4] Contrast( 对比度 )、Brightness( 亮度 )
调整元件识别照相机摄像的图像的亮度。
•
初始值
Contrast :102
Brightness :128
Note
(a) 增加对比度值
，
色彩效果好。
(b) 增加亮度值
，
整体变亮。
1008-002
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-61

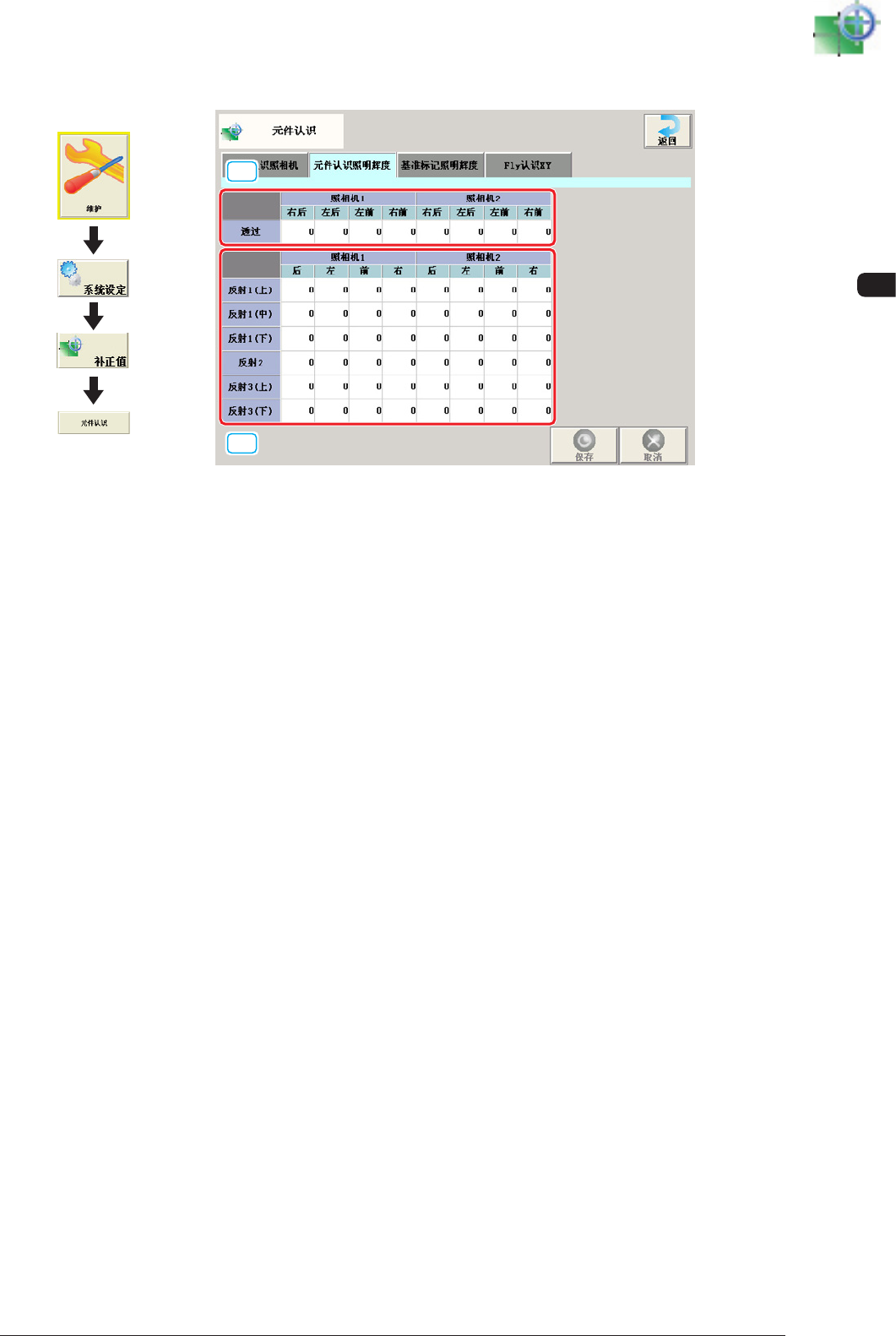

2.9.2 元件认识 ( 识别 ) 照明辉度
[1]
[2]
F3B54
[1] 透过
设定元件识别照明的辉度水准。
[2] 反射 1( 上 )、( 中 )、( 下 )
反射 2
反射 3( 上 )、( 下 )
设定元件识别照明的辉度水准。
1201-003
