3OM-1602 2-8 第二章 2. 补正 ( 补正值 ) 数据 2.1.4 传送带宽度 [1] F3B7 [1] W1[mm] W2[mm] 传送带宽度的绝对值对准用补正值数据。 输入在定位中心设置传送带宽度为数据指定宽度时的装置定位中心到 各滑道的实测值和数据指定宽度 /2 之差。 W1 补正值 : 实测值比数据指定宽度 /2 窄时，正输入。 W2 补正值 : 实测值比数据指定宽度 /2 窄时，负输入。 A NL-W1 NR-W1…
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-7

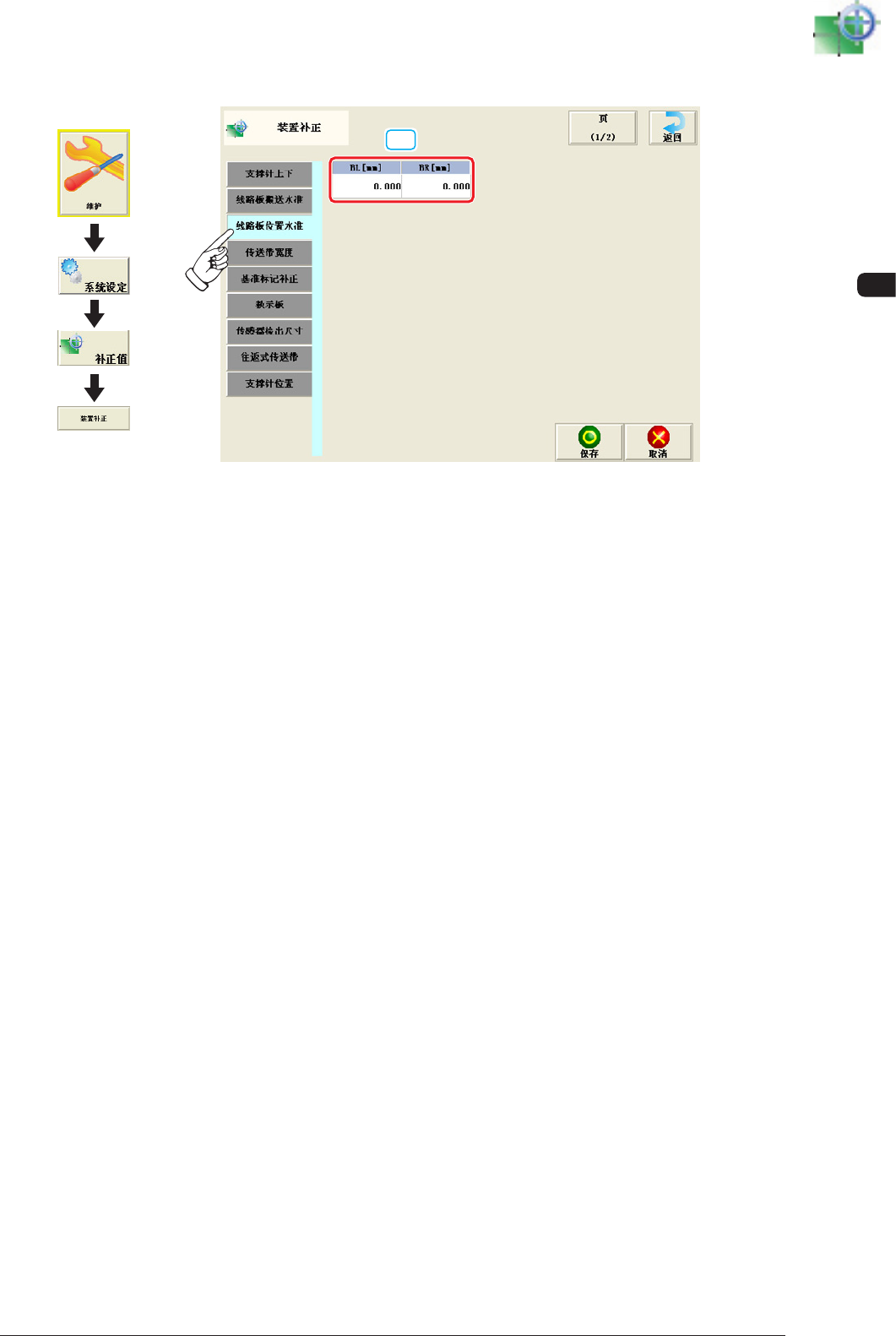

2.1.3 线路板位置 ( 定位 ) 水准
[1]
F3B6
[1] BL[mm]
BR[mm]
为吸取对支撑销上下的线路板定位偏离的数据。
1201-003
界面展开
3OM-1602
2-8
第二章 2. 补正 ( 补正值 ) 数据
2.1.4 传送带宽度
[1]
F3B7
[1] W1[mm]
W2[mm]
传送带宽度的绝对值对准用补正值数据。
输入在定位中心设置传送带宽度为数据指定宽度时的装置定位中心到
各滑道的实测值和数据指定宽度 /2 之差。
W1 补正值 : 实测值比数据指定宽度 /2 窄时，正输入。
W2 补正值 : 实测值比数据指定宽度 /2 窄时，负输入。
A
NL-W1
NR-W1
NB-W1
NL-W2
NR-W2
NB-W2
(+)
(-)
装置前侧
可动滑道
固定滑道
F3B8
1201-003
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-9
2.1.5 基准标记补正 ( 补正值 )
F3B9
标记 ( 中 ) 是移动安装头旋转中心到元件识别照相机上时，用线路板识别
照相机拍摄的基准标记位置。标记 ( 右 )、标记 ( 左 ) 是将安装头 ( 相应吸
嘴 ) 旋转 90
°
或 270
°
的状态下移动相应吸嘴到元件识别照相机中心时，用
线路板识别照相机拍摄的基准标记位置。
Xm(+)
Ym(+)
元件识别照相机
安装头旋转中心
基准标记
线路板识别照相机中心
Pm.装置基准坐标原点
基准标记
线路板识别照相机中心
元件识别照相机
安装头旋转中心
F3B10
1201-003
界面展开
