3OM-1602
1-30
第一章 5. 生产 ( 出厂 ) 调整
1201-002

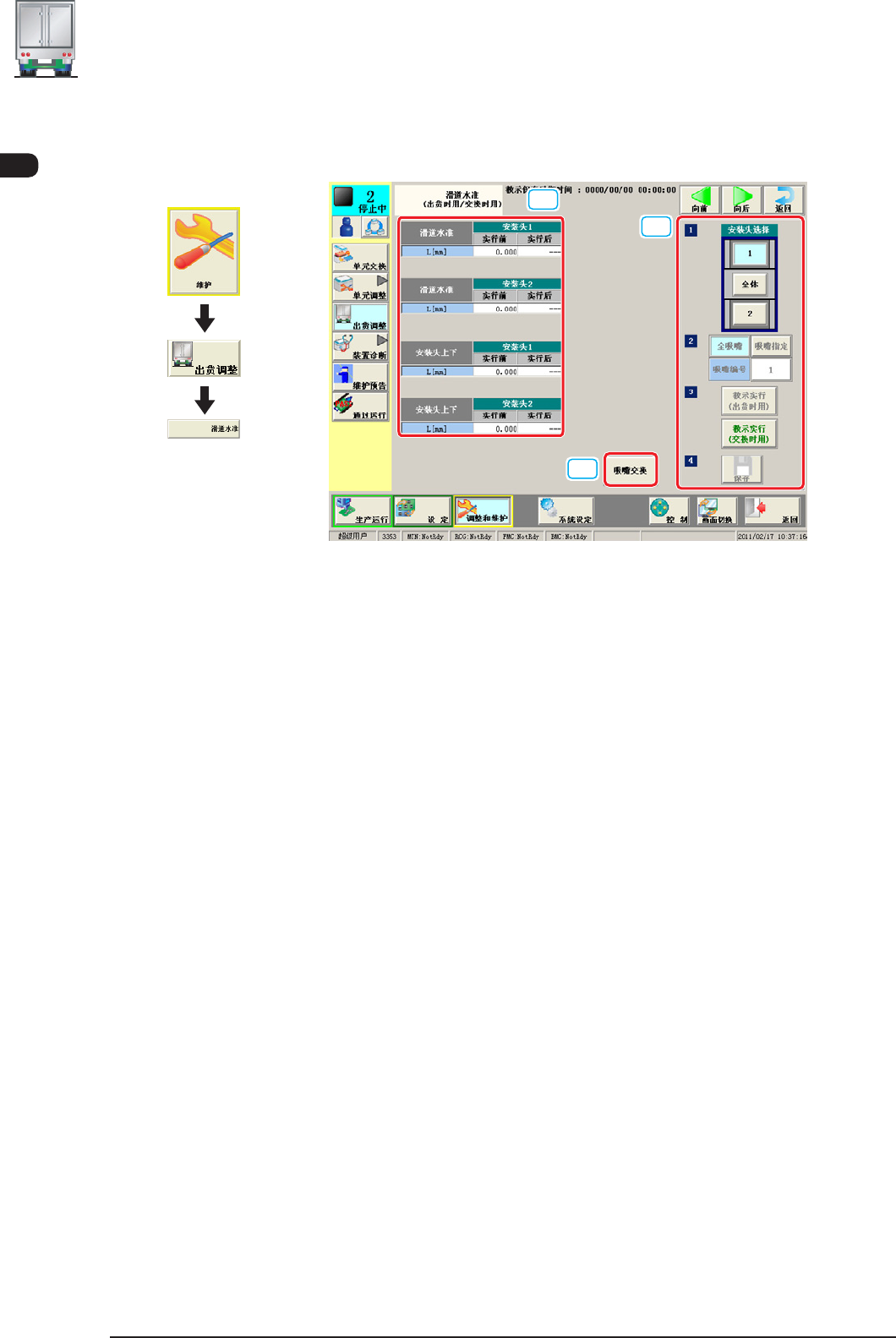

5.3 滑道水准 ( 水平 )( 出货时用 / 交换时用 )
更换安装头时，测定滑道水平，通过算出更换安装头前和更换安装头后的差
异，自动算出安装头上下补正值的教示功能。
[3]
[1]
[2]
F3A19-1
[1] 教示数据显示部
滑道水准、安装头上下
出厂前测定的数据显示在
“
实行前
”
中。
[2] [ 吸嘴交换 ] 按钮
交换吸嘴。
[3]
安装头选择
选择进行教示的安装头。
[ 全吸嘴 ] 按钮
进行全吸嘴的教示。
[ 吸嘴指定 ] 按钮
指定进行教示的吸嘴。
按下 [ 吸嘴指定 ] 按钮，便显示输入界面。
[ 教示实行 ] 按钮
选择 [ 教示实行 ( 交换时用 )] 按钮，实行教示。
[ 保存 ] 按钮
保存教示结果。
界面展开
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-31
1201-004
5.4 元件认识相机 ( 识别照相机 ) 照明
进行元件识别照相机照明的教示。
[1]
[2]
[4]
[3]
F3A20
[1] 照相机选择 Tab
选择进行教示的照相机。
[2] 教示数据显示部
显示指定照相机的各照明模式的补正值数据。
[3]
照明模式选择
从以下选择照明模式。
[ 白色面向下 ] 按钮
“
反射 1,3 全类型
”
、
“
反射 1( 上 )
”
、
“
反射 1( 中 )
”
、
“
反射 1( 下 )
”
、
“
反射 3( 上 )
”
、
“
反射 3( 下 )
”
[ 镜面向下 ] 按钮
“
反射 2
”
[ 白色面向下高治具台 ] 按钮
“
透过
”
界面展开
3OM-1602
1-32
第一章 5. 生产 ( 出厂 ) 调整
1201-003
[4] 教示步骤显示部
配置有教示中使用的按钮。
照相机选择
选择进行教示的照相机。
[XY 横梁退避位置移动 ] 按钮
将 XY 横梁移动到退避位置。
[ 治具设置确认 ] 按钮
确认治具设置的按钮。
[ 教示实行 ] 按钮
进行选中照相机的教示。
[ 治具取除 ( 拆取 ) 确认 ] 按钮
确认治具拆取的按钮。
[ 保存 ]
保存教示结果。
•
元件识别照明教示用治具
在元件识别照相机照明的教示中使用如下治具元件。
实行教示前，与教示用玻璃治具安装辅助用具组合起来，设置在元件识
别照相机上，结束教示后，请务必拆卸。
教示用玻璃治具安装辅助用具1(JG-0287)
教示用玻璃治具(JG-0286)
教示用玻璃治具安装辅助用具2(高台治具)
F3A21
Notice
请正确设置教示用玻璃治具安装辅助用具，不要使其悬浮。
如果设置状态不良，就会损坏
安装头。
