3OM-1602 2-56 第二章 2. 补正 ( 补正值 ) 数据 倍率 X( 横 )、Y( 纵 )[0.01 µ m/pixel] 是设定线路板识别照相机倍率的数据， 用来设定 1 像素相当于多少微米。 该补正值在倍率测定用治具的教示操作下自动被算出。 • 初始值 : 2500 Contrast( 对比度 )、Brightness( 亮度 ) 调整线路板识别照相机摄像的图像的亮度。 • 初始值 Contrast :102 Brigh…
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-55
在各照相机设定以下补正值。
[1] 线路板认识 ( 识别 ) 照相机
调整线路板识别照相机水平方向的倾斜度。
Z( 角度 )[
°
]
设定对装置基准 XY 坐标 (Xm-Ym 坐标 ) 的线路板识别照相机扫描坐标
的角度偏离。
以装置基准 XY 坐标系为基准，线路板识别照相机扫描坐标往逆时针方
向倾斜时，补正值数据的符号为
“
+
”
。
Xm(+)
Ym(+)
Yc(+)
Xc(+)
Yc(+)
Xc(+)
线路板识别照相机角度
Xm-Ym : 装置基准坐标系
Xc-Yc : 线路板识别坐标系
线路板识别照相机角度
Pm.装置基准坐标原点
F3B49
1008-002
3OM-1602
2-56
第二章 2. 补正 ( 补正值 ) 数据
倍率 X( 横 )、Y( 纵 )[0.01
µ
m/pixel]
是设定线路板识别照相机倍率的数据，用来设定 1 像素相当于多少微米。
该补正值在倍率测定用治具的教示操作下自动被算出。
•
初始值 :2500
Contrast( 对比度 )、Brightness( 亮度 )
调整线路板识别照相机摄像的图像的亮度。
•
初始值
Contrast :102
Brightness:128
Note
(a) 增加辉度值，色彩效果好。
(b) 增加亮度值，整体变亮。
[2] 线路板认识 ( 识别 ) 照明辉度
环状照明、同轴照明
设定线路板识别照明的辉度水准。
•
初始值
环状照明 :20
同轴照明 :30
[3] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-57

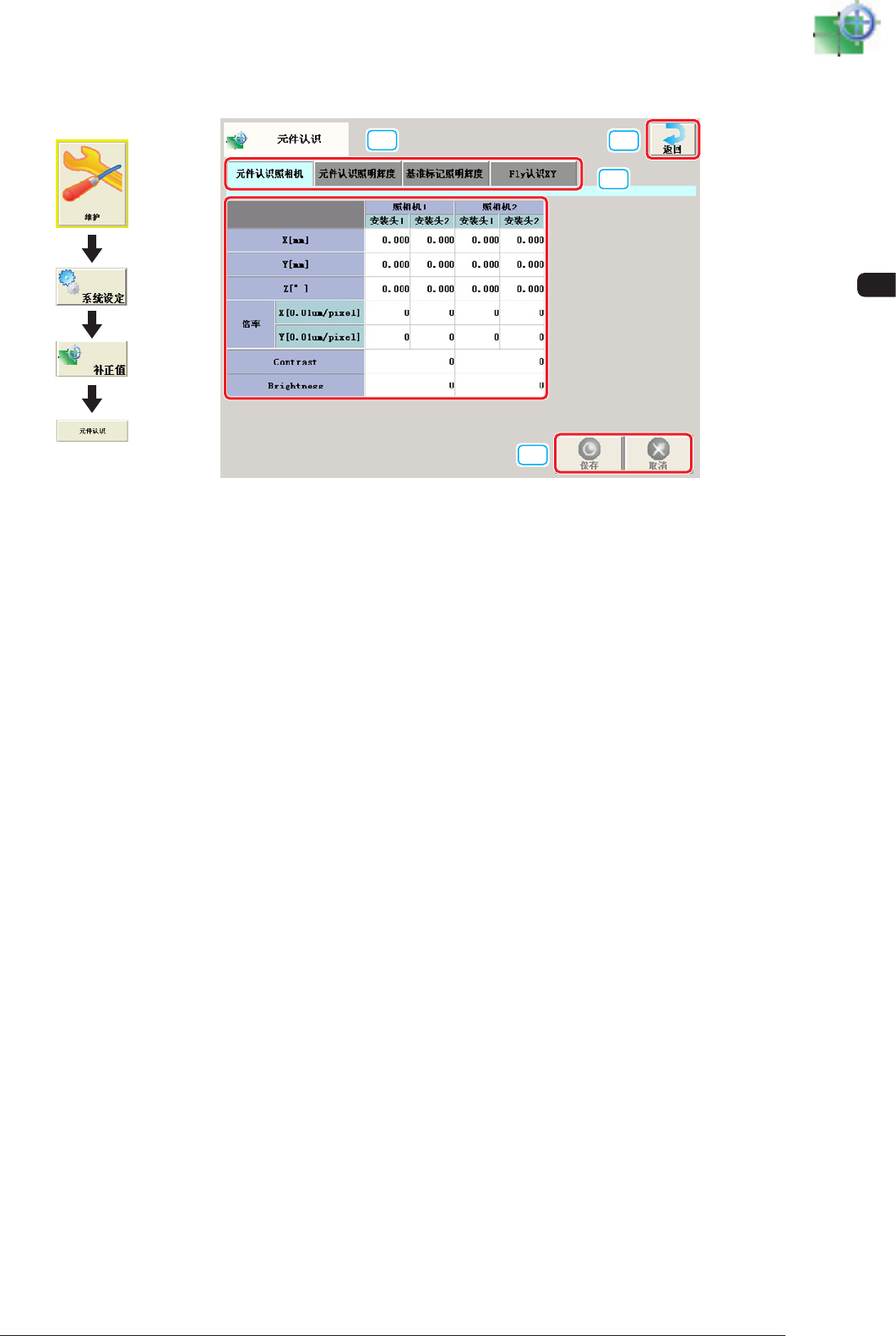

2.9 元件认识 ( 识别 )
[1]
[2]
[3]
[4]
F3B50
[1] 补正值选择 Tab
显示选中 Tab 的补正值数据。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3]
[ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
界面展开
