3OM-1602 1-72 第一章 6. 装置诊断 6.2 马 达 进行各单元的手动动作 ( 手动调节 ) 和当前系统信息的显示等。 [1] [3] [2] F3A46 [1] 模块选择按钮 在装置的图像中显示的各模块被设为按钮。 根据选中的模块，切换 “ [2] 单元选择按钮 ” 的显示。 [2] 单元选择按钮 配置有用模块选择按钮选择的模块各单元按钮。 [3] 显示切换按钮 按下按钮，显示对应的各界面。 各界面的说明如下 : 按钮 …
3OM-1602
第一章 6. 装置诊断
1-71
6.1.3 一览表示 ( 显示 )
一览显示各传感器的输入输出状态。
[1]
F3A45
[1] 状态显示
显示各部分的状态。
1008-002
界面展开
3OM-1602
1-72
第一章 6. 装置诊断
6.2 马 达

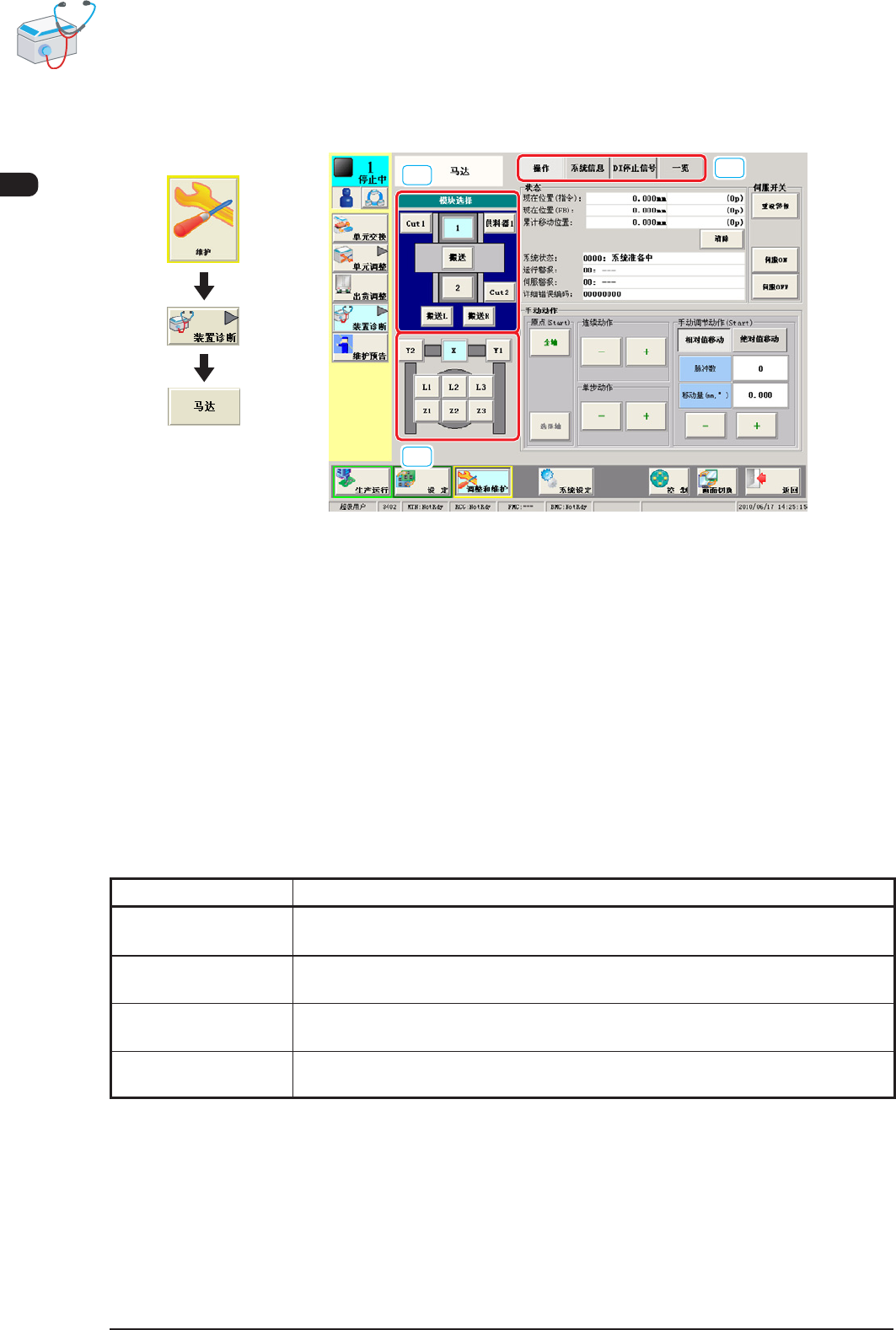

进行各单元的手动动作 ( 手动调节 ) 和当前系统信息的显示等。
[1]
[3]
[2]
F3A46
[1] 模块选择按钮
在装置的图像中显示的各模块被设为按钮。
根据选中的模块，切换
“
[2] 单元选择按钮
”
的显示。
[2] 单元选择按钮
配置有用模块选择按钮选择的模块各单元按钮。
[3]
显示切换按钮
按下按钮，显示对应的各界面。
各界面的说明如下 :
按钮 内 容
操作 可以进行各单元的手动动作 ( 手动调节 )。
系统信息 显示装置当前的系统信息等。
DI 停止信号 显示装置监视器、参数。
一览 一览显示各部分的状态。
T3A6
1201-004
界面展开
3OM-1602
第一章 6. 装置诊断
1-73
6.2.1 操 作

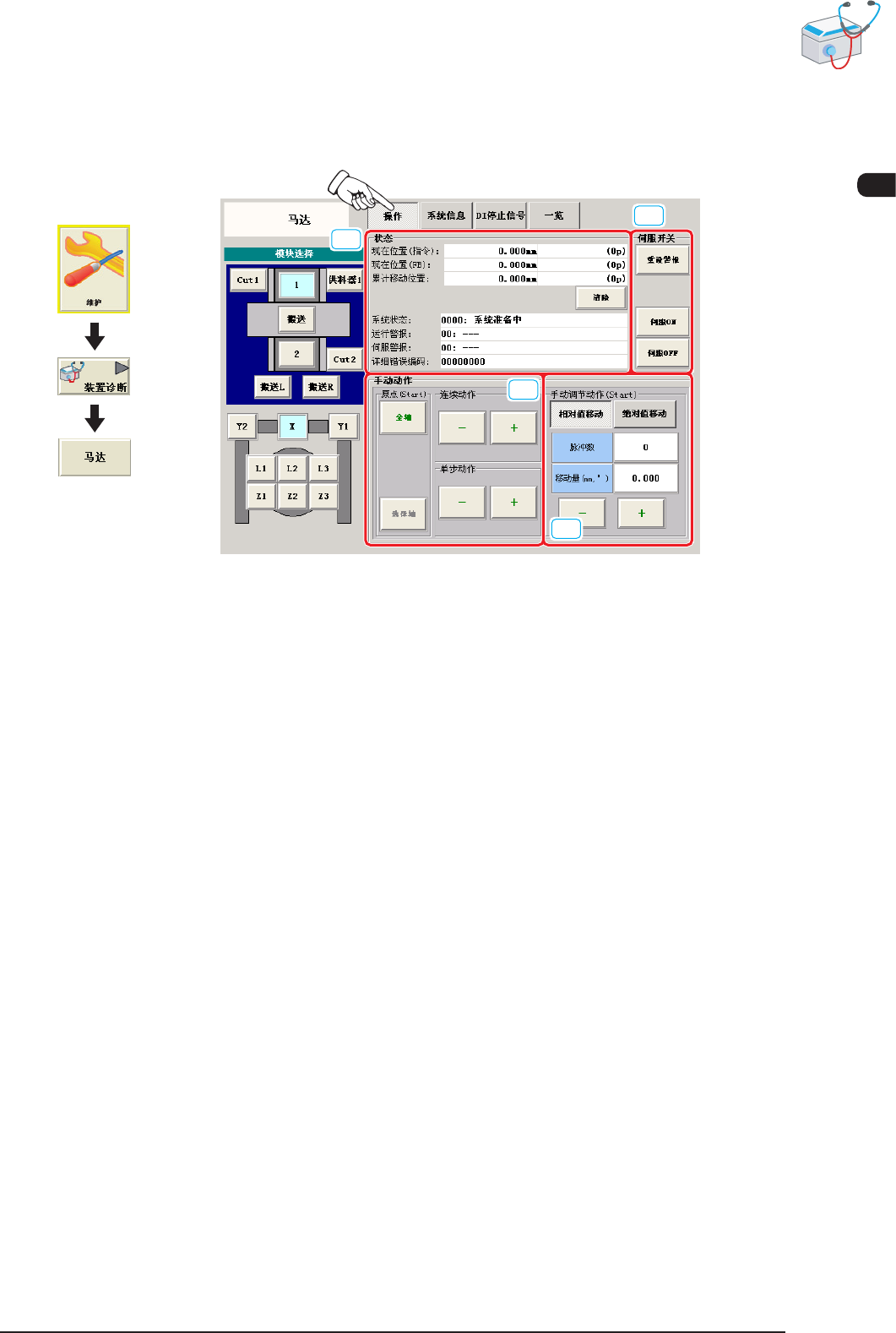

可以进行各单元的手动动作 ( 手动调节 )。
在
“
马达
”
界面，按下 [ 操作 ] 按钮，便显示
“
操作
”
界面。
[1]
[2]
[3]
[4]
F3A47
[1] 状态
显示以下信息。
现在位置 ( 指令 )
现在位置 (FB)
累计移动位置
系统状态
运行警报
伺服警报
详细错误编码
[2] 伺服开关
配置有以下按钮。
[ 重设警报 ] 按钮 : 重新设置警报。
[ 伺服 ON] 按钮 : 设定伺服为 ON。
[ 伺服 OFF] 按钮 : 设定伺服为 OFF。
1201-003
界面展开
