3OM-1602 1-76 第一章 6. 装置诊断 [2] 状态显示 显示各部分的状态。 (1) 系统 #1、系统 #2、系统 #3、系统 #4 显示作为 “ 系统信息 ” 界面初始显示的 “ 系统 #1 ” 界面。 F3A51 (2) 轴数据 #1、轴数据 #2、轴数据 #3、轴数据 #4 F3A52 1201-003
3OM-1602
第一章 6. 装置诊断
1-75

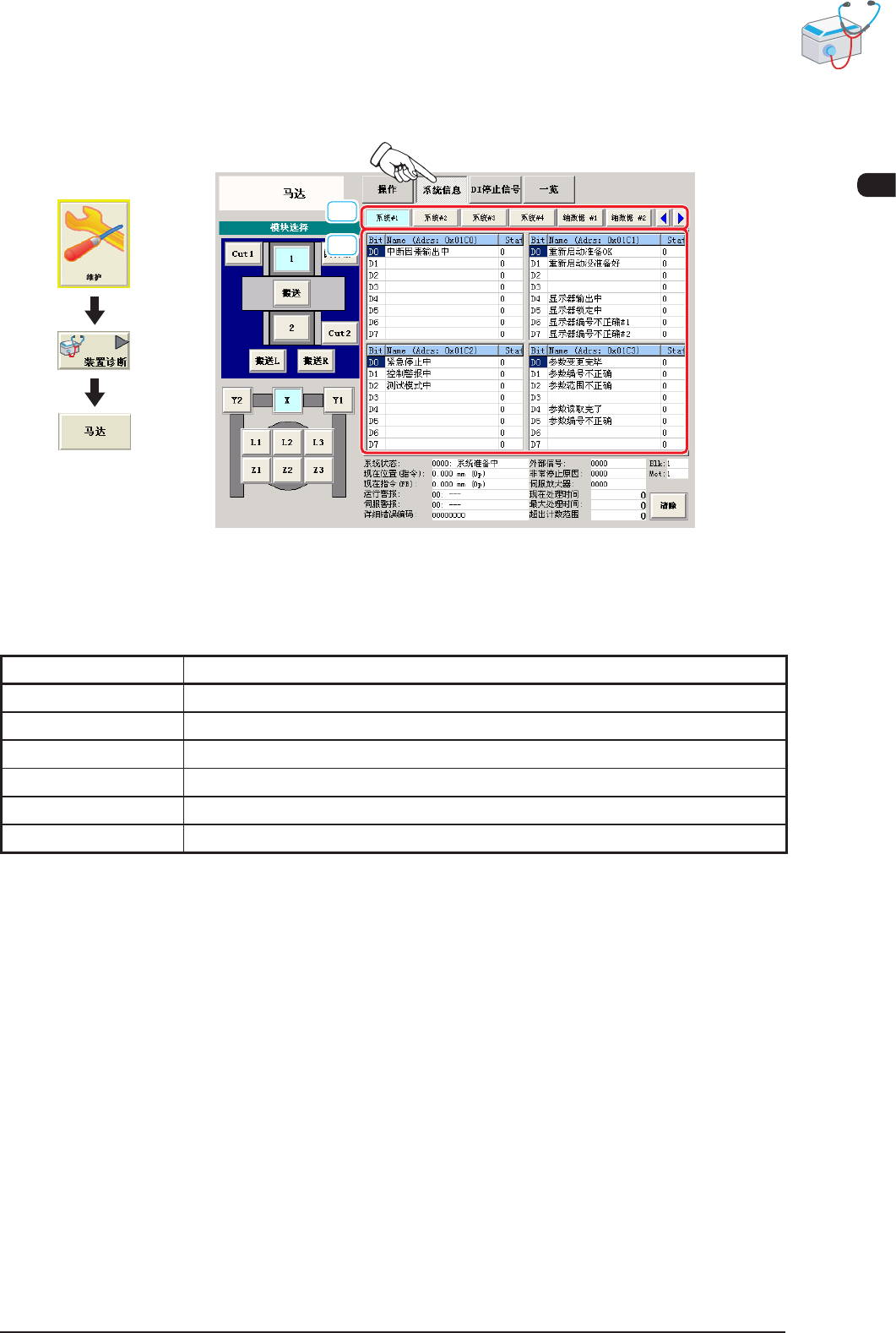

6.2.2 系统信息
显示装置当前的系统信息等。
[1]
[2]
F3A50
[1] 显示切换按钮
“
系统信息
”
界面分为以下项目，按下按钮，便显示各界面。
按钮 内 容
系统 #1 ～ #4 显示系统 #1 ～ #4 的状态。
轴数据 #1 ～ #4 显示轴数据 #1 ～ #4 的状态。
伺服放大器 显示伺服放大器的状态。
警报 显示警报的状态。
通用监视器 显示通用监视器的状态。
参数 显示参数的状态。
T3A7
1201-003
界面展开
3OM-1602
1-76
第一章 6. 装置诊断

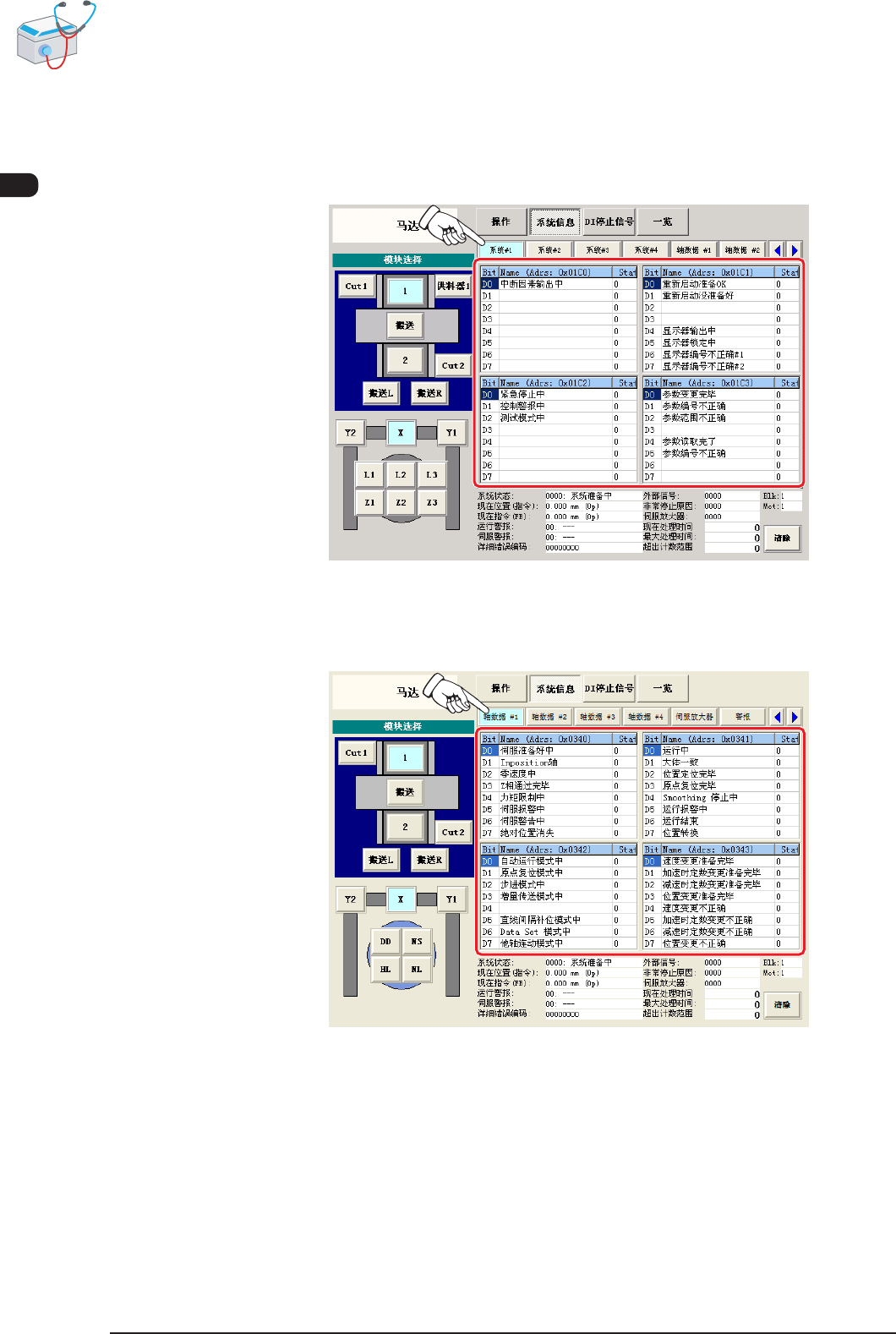

[2] 状态显示
显示各部分的状态。
(1) 系统 #1、系统 #2、系统 #3、系统 #4
显示作为
“
系统信息
”
界面初始显示的
“
系统 #1
”
界面。
F3A51
(2) 轴数据 #1、轴数据 #2、轴数据 #3、轴数据 #4
F3A52
1201-003
3OM-1602
第一章 6. 装置诊断
1-77

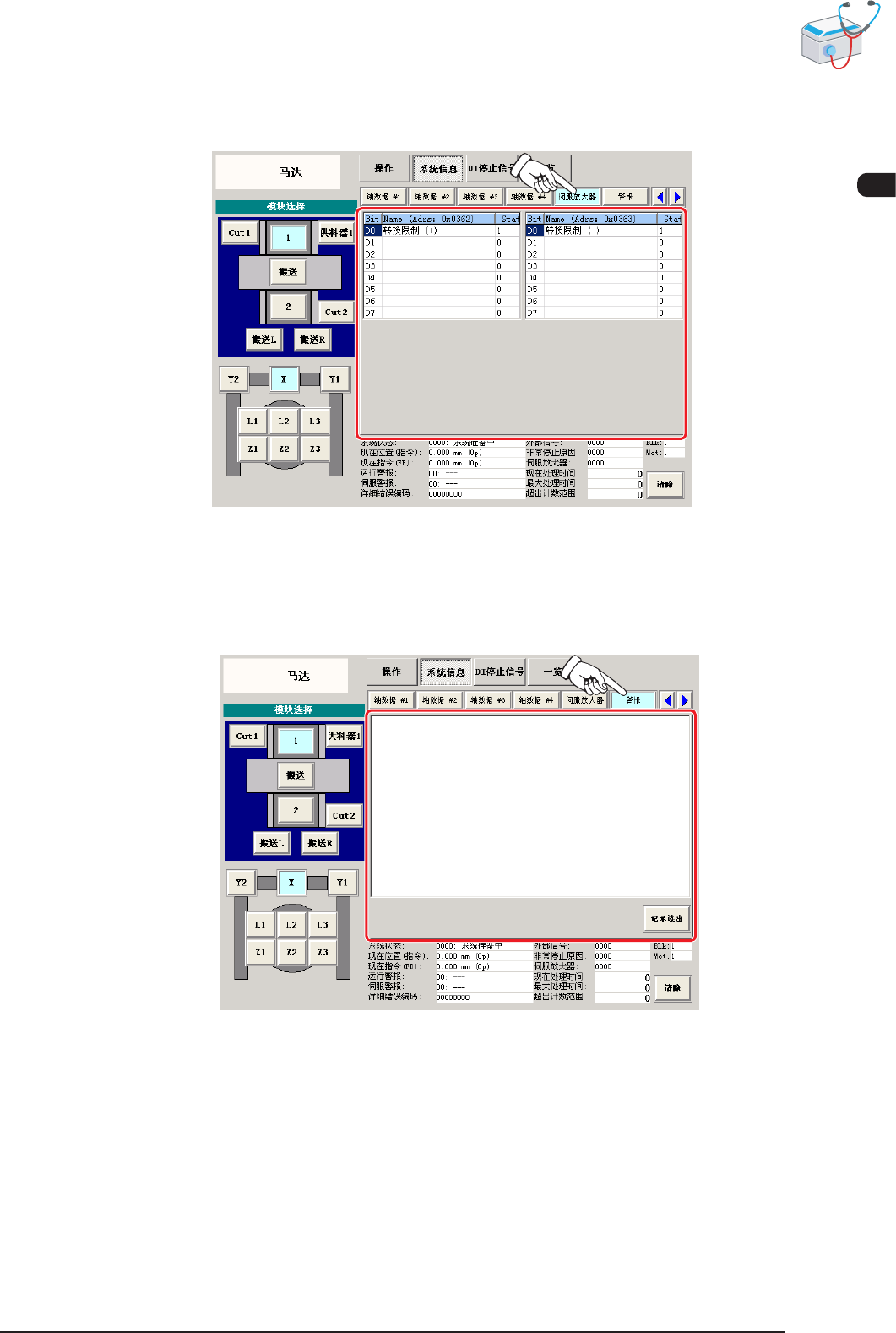

(3) 伺服放大器
在
“
系统信息
”
界面，按下 [ 伺服放大器 ] 按钮，便显示
“
伺服放
大器
”
界面。
F3A53
(4) 警报
在
“
系统信息
”
界面，按下 [ 警报 ] 按钮，便显示
“
警报
”
界面。
F3A54
1201-003
