3OM-1602-004_w.pdf - 第225页
3OM-1602 2-62 第二章 2. 补正 ( 补正值 ) 数据 2.9.3 基准标记照明辉度 [1] F3B55 [1] 标记 ( 后 )、标记 ( 前 ) 照相机 1、照相机 2 设定基准标记照明的辉度水准。 1008-002 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-61
2.9.2 元件认识 ( 识别 ) 照明辉度
[1]
[2]
F3B54
[1] 透过
设定元件识别照明的辉度水准。
[2] 反射 1( 上 )、( 中 )、( 下 )
反射 2
反射 3( 上 )、( 下 )
设定元件识别照明的辉度水准。
1201-003
界面展开
3OM-1602
2-62
第二章 2. 补正 ( 补正值 ) 数据

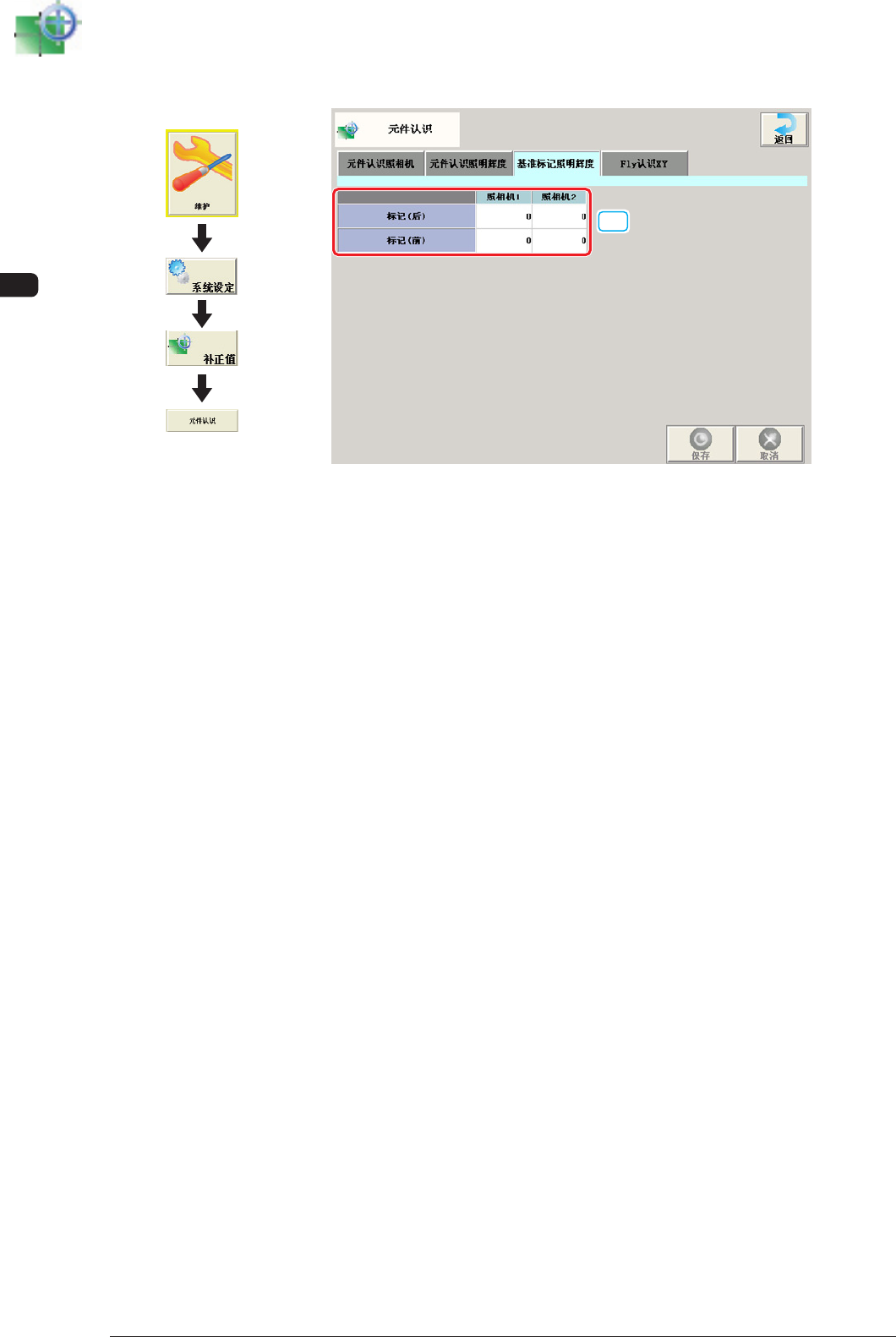

2.9.3 基准标记照明辉度
[1]
F3B55
[1] 标记 ( 后 )、标记 ( 前 )
照相机 1、照相机 2
设定基准标记照明的辉度水准。
1008-002
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-63

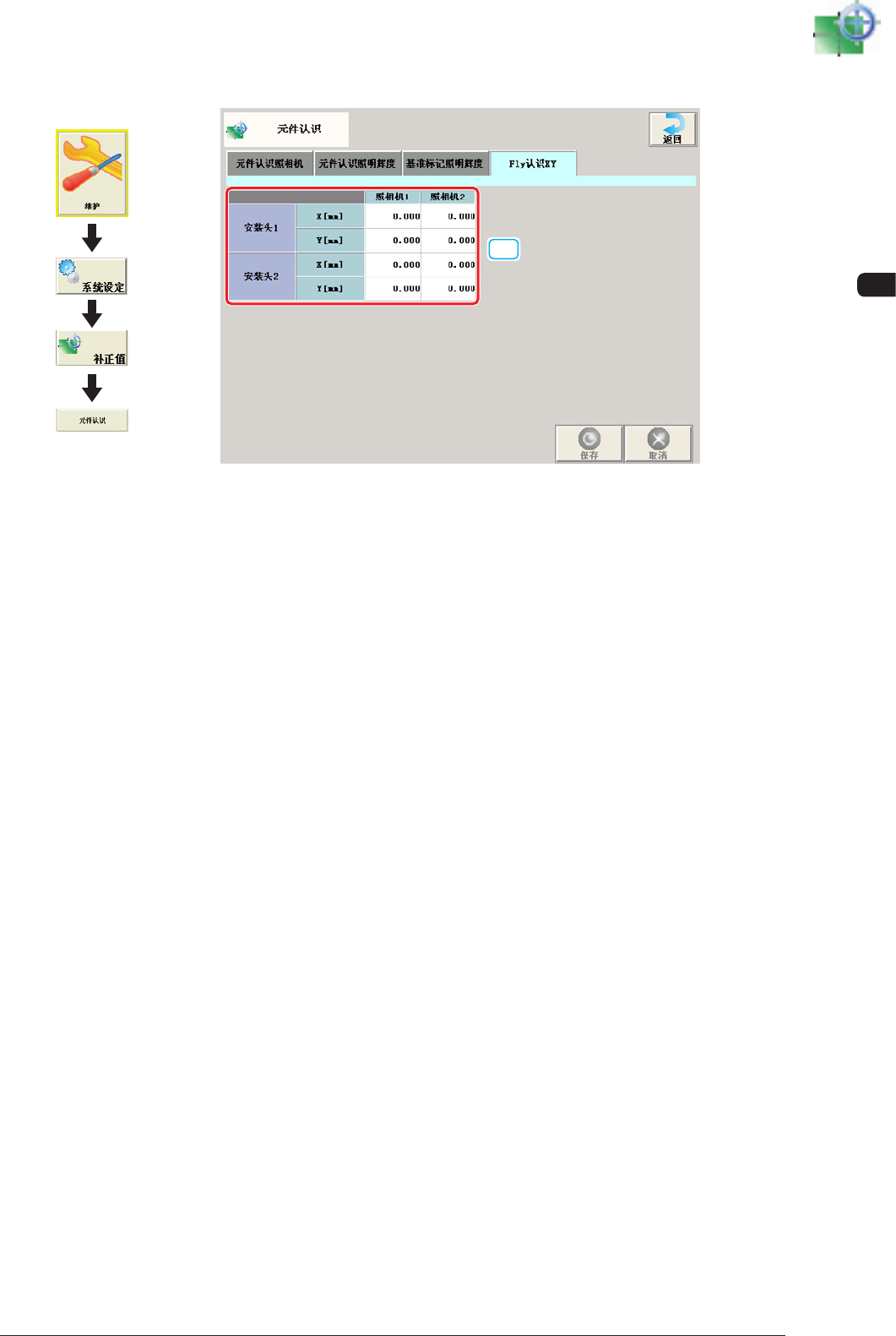

2.9.4 Fly 认识 ( 识别 )XY
[1]
F3B56
[1] 安装头 1、安装头 2
X[mm]、Y[mm]
照相机 1、照相机 2
在元件识别照相机上求出停止摄像时与快速识别摄像时的偏离量 ( 主
要伺服放大器和闪控的延迟时间与因图像模糊的影响 )，调整摄像定时
的偏离。
为了不让元件受延迟的影响而从视野消失的数据。
1008-002
界面展开
