3OM-1602 1-90 第一章 6. 装置诊断 6.3.3.1 元件认识 ( 识别 ) 在 “ 图像读取 ” 选项卡，按下 [ 元件认识 ]Tab，便显示以下界面。 [1] [2] [3] F3A69-1 [1] 照相机选择 配置有表示元件识别照相机位置的按钮。 选择进行图像读取的元件识别照相机。 [2] 横梁选择 选择想要进行确认的横梁。 [3] Trigger 线检查 确认进行图像读取的 Trigger 线。 照相机检查 进行照…
3OM-1602
第一章 6. 装置诊断
1-89

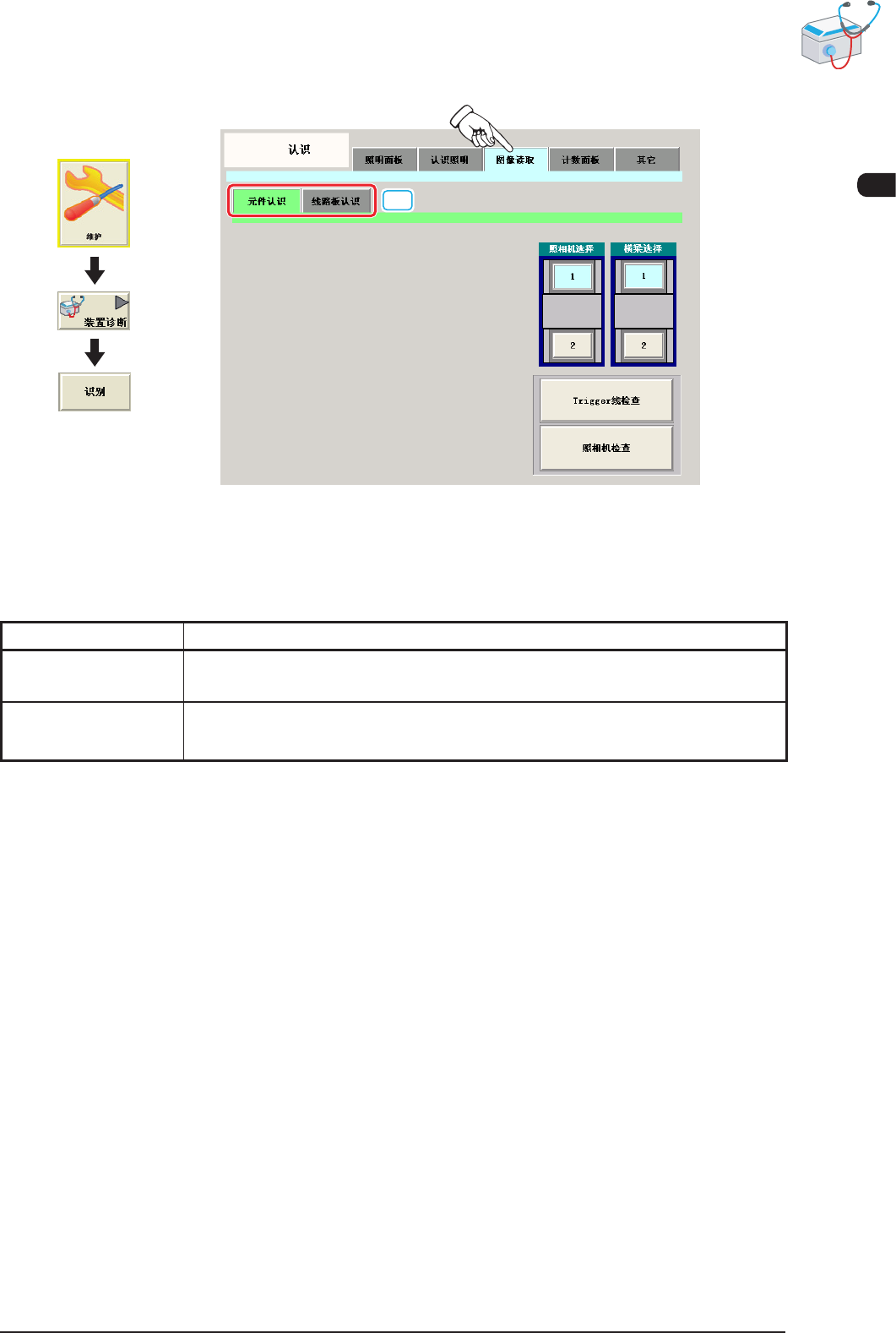

6.3.3 图像读取
[1]
F3A69
[1] Tab
“
图像读取
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
元件认识 ( 识别 ) 用元件识别照相机读取图像，确认 Trigger 线检查和照相机动作等。
线路板认识 ( 识别 ) 用线路板识别照相机读取图像，确认接线状态的检查和照相机动作等。
T3A12
1201-002
界面展开
3OM-1602
1-90
第一章 6. 装置诊断

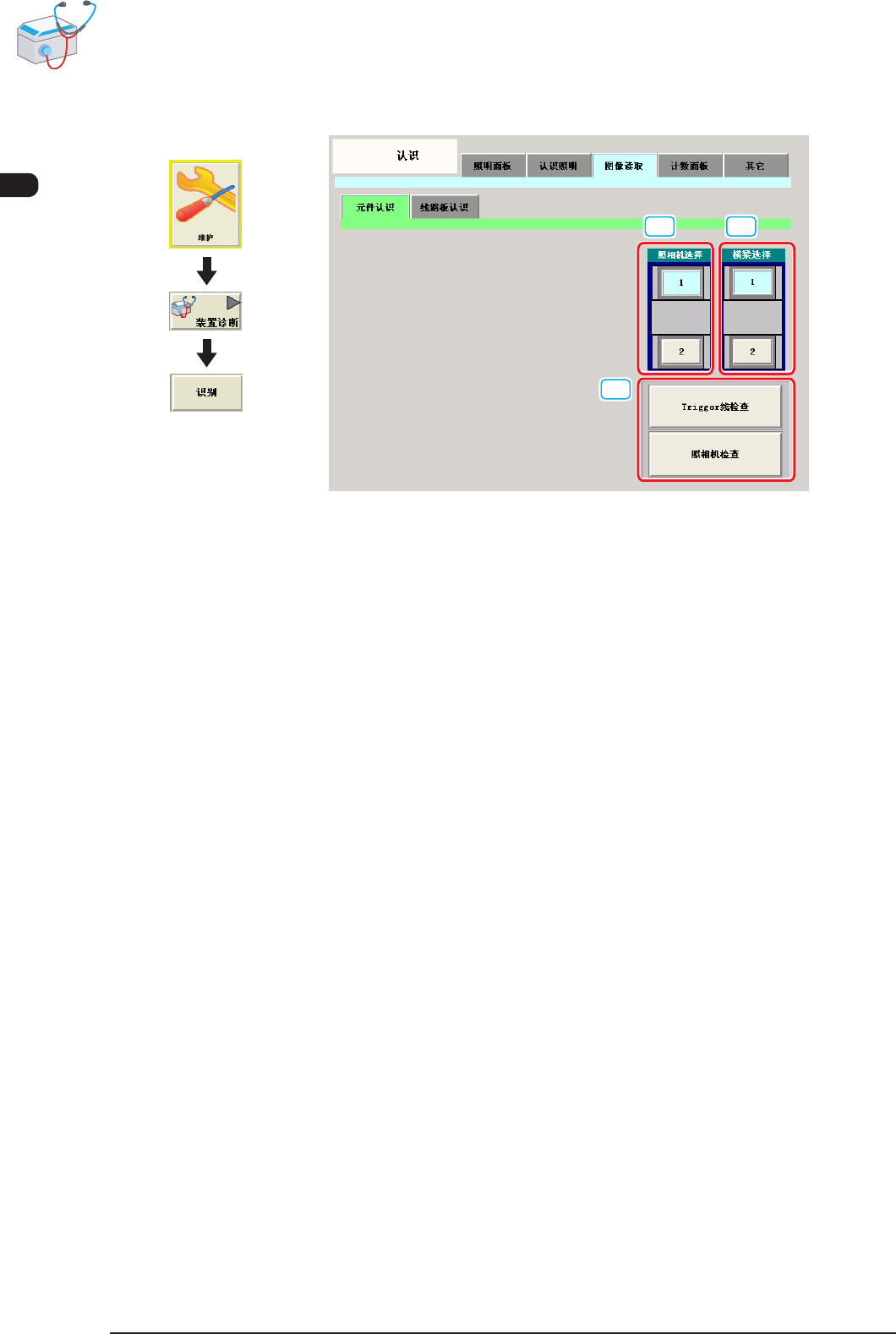

6.3.3.1 元件认识 ( 识别 )
在
“
图像读取
”
选项卡，按下 [ 元件认识 ]Tab，便显示以下界面。
[1] [2]
[3]
F3A69-1
[1] 照相机选择
配置有表示元件识别照相机位置的按钮。
选择进行图像读取的元件识别照相机。
[2] 横梁选择
选择想要进行确认的横梁。
[3] Trigger 线检查
确认进行图像读取的 Trigger 线。
照相机检查
进行照相机的确认。
1008-001
界面展开
3OM-1602
第一章 6. 装置诊断
1-91

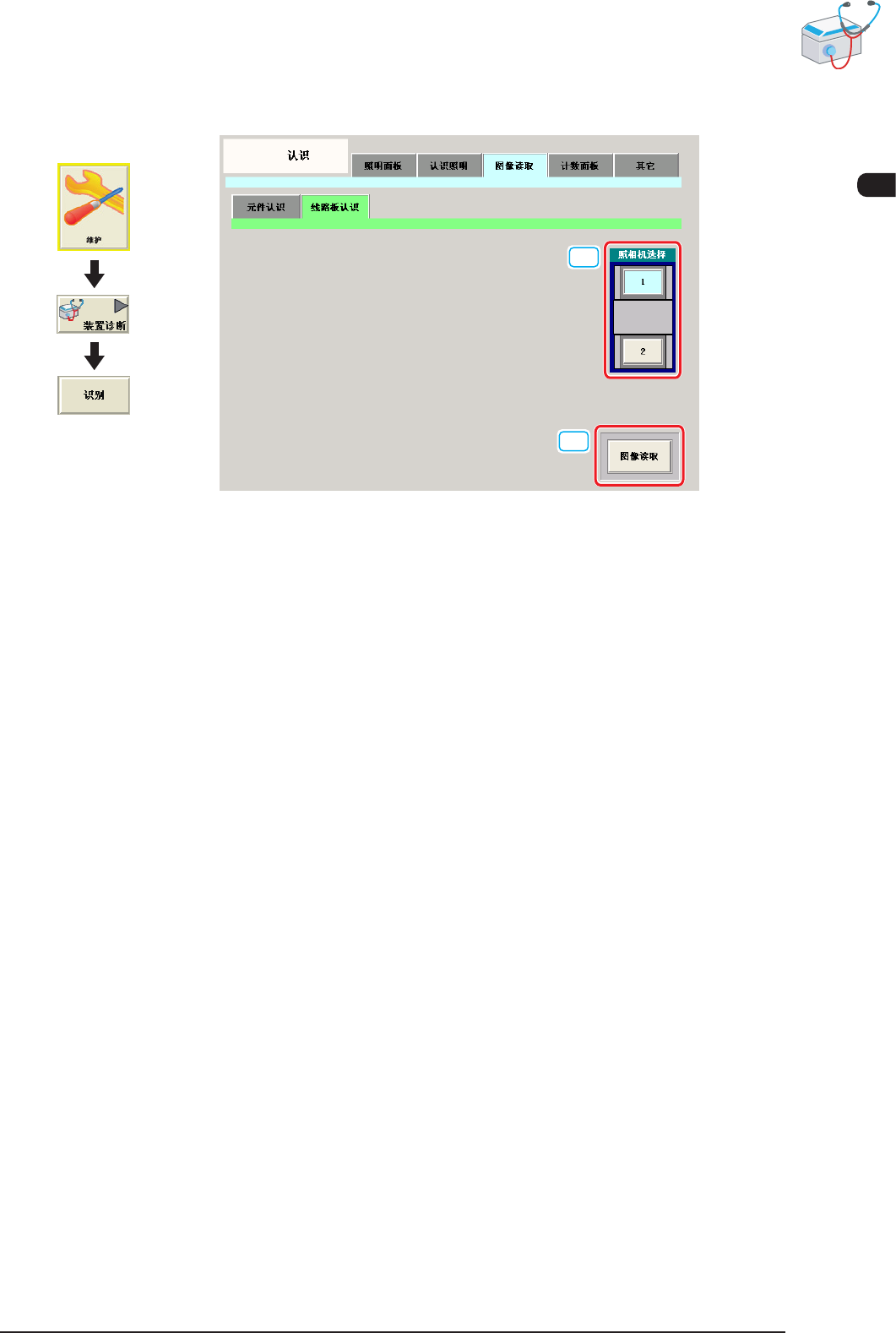

6.3.3.2 线路板认识 ( 识别 )
在
“
图像读取
”
选项卡，按下 [ 线路板认识 ]Tab，便显示以下界面。
[1]
[2]
F3A69-2
[1] 照相机选择
配置有表示线路板识别照相机位置的按钮。
选择进行图像读取的线路板识别照相机。
[2] [ 图像读取 ] 按钮
用选择的照相机读取图像。
1201-002
界面展开
