3OM-1602 2-18 第二章 2. 补正 ( 补正值 ) 数据 1201-001 2.1.14 圆锥识别 [1] F3B13-5 [1] 照相机 1、2 用 12 ° 刻度显示对各照相机的安装头 1、2 补正值。 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-17
1201-001

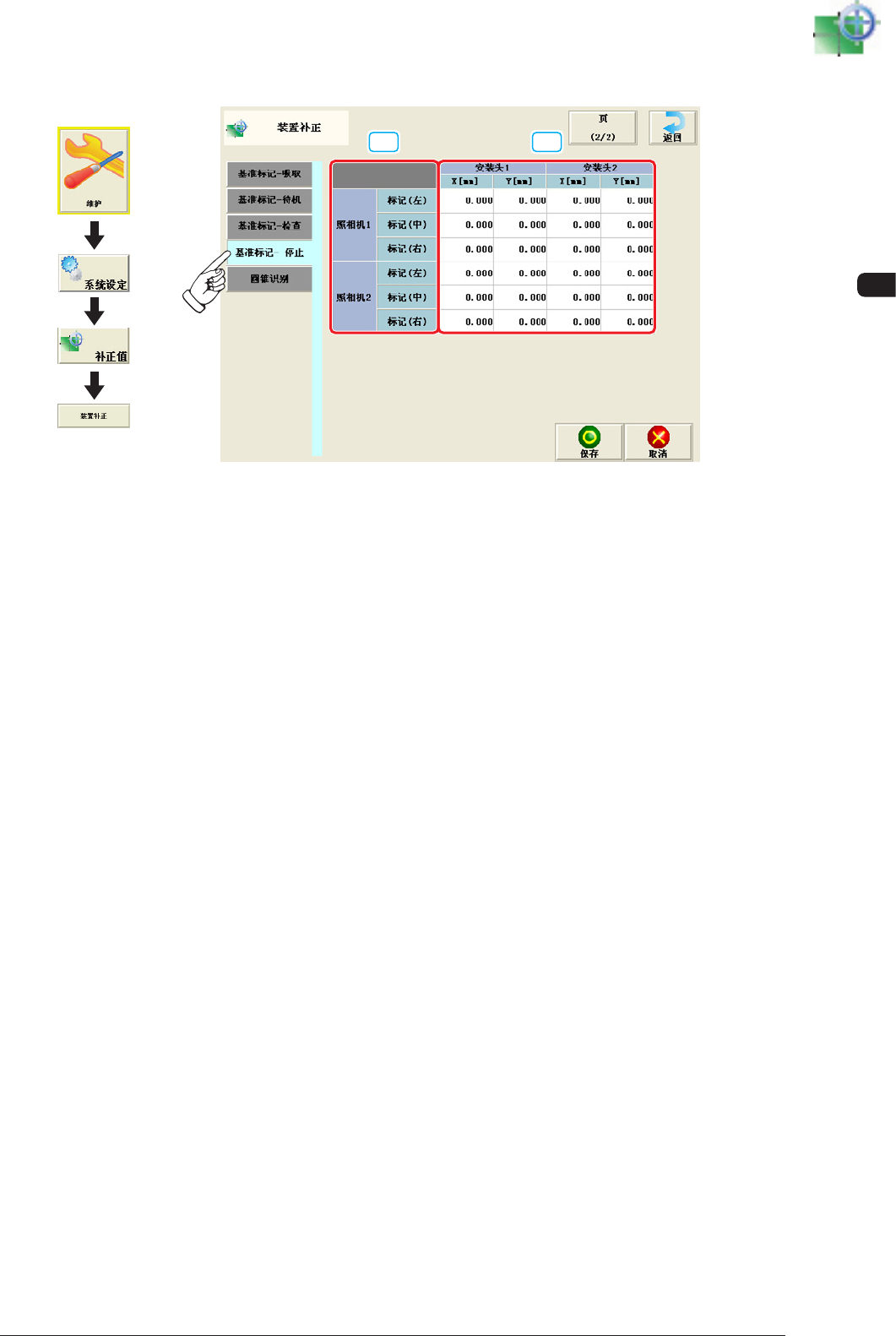

2.1.13 基准标记 - 停止
[1] [2]
F3B13-4
[1] 照相机 1、2
显示对各照相机的标记。
[2] 安装头 1、2
X[mm]、Y[mm]
调整对照相机以及各标记的基准标记 ( 停止确认 ) 补正值。
界面展开
3OM-1602
2-18
第二章 2. 补正 ( 补正值 ) 数据
1201-001

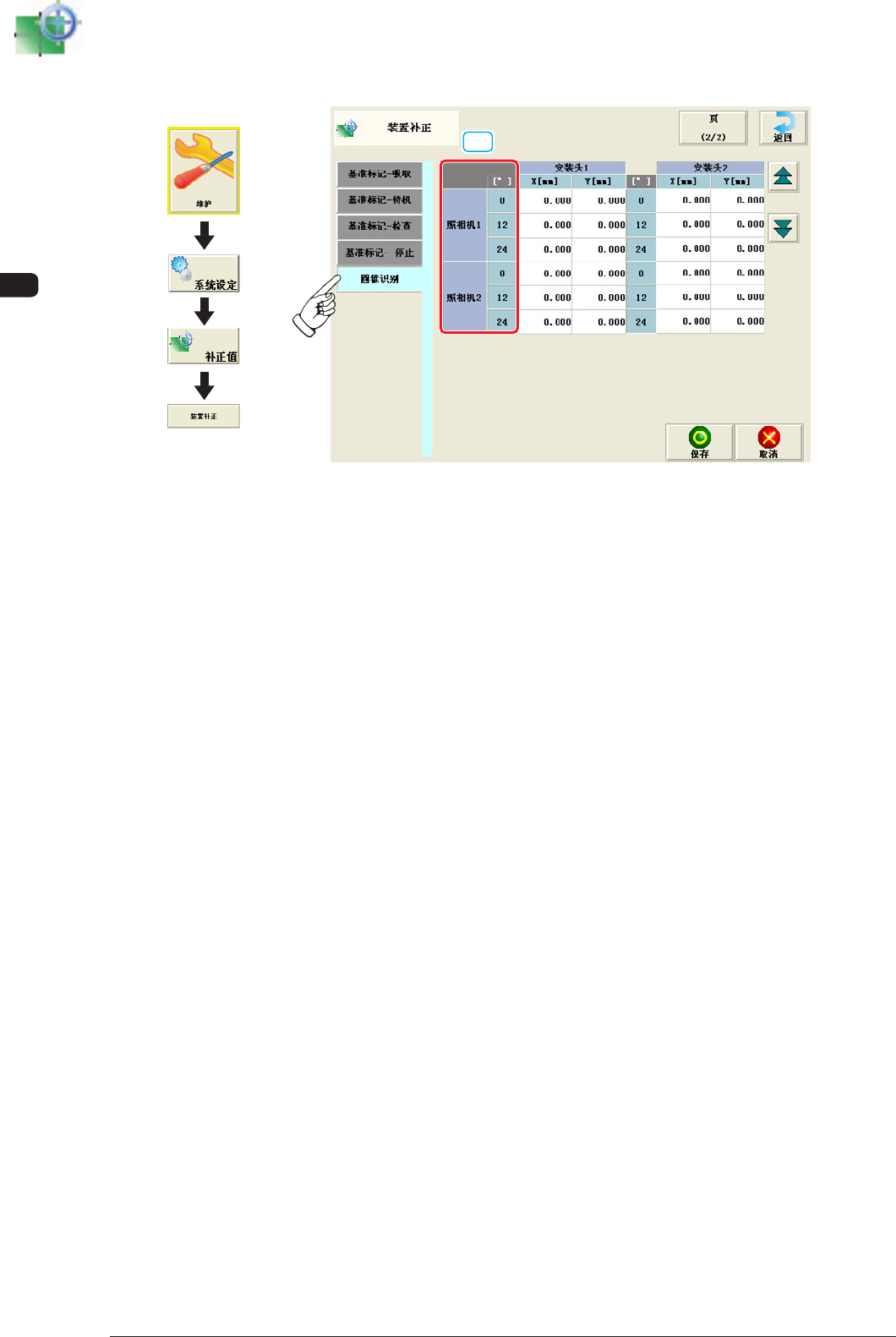

2.1.14 圆锥识别
[1]
F3B13-5
[1] 照相机 1、2
用 12
°
刻度显示对各照相机的安装头 1、2 补正值。
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-19

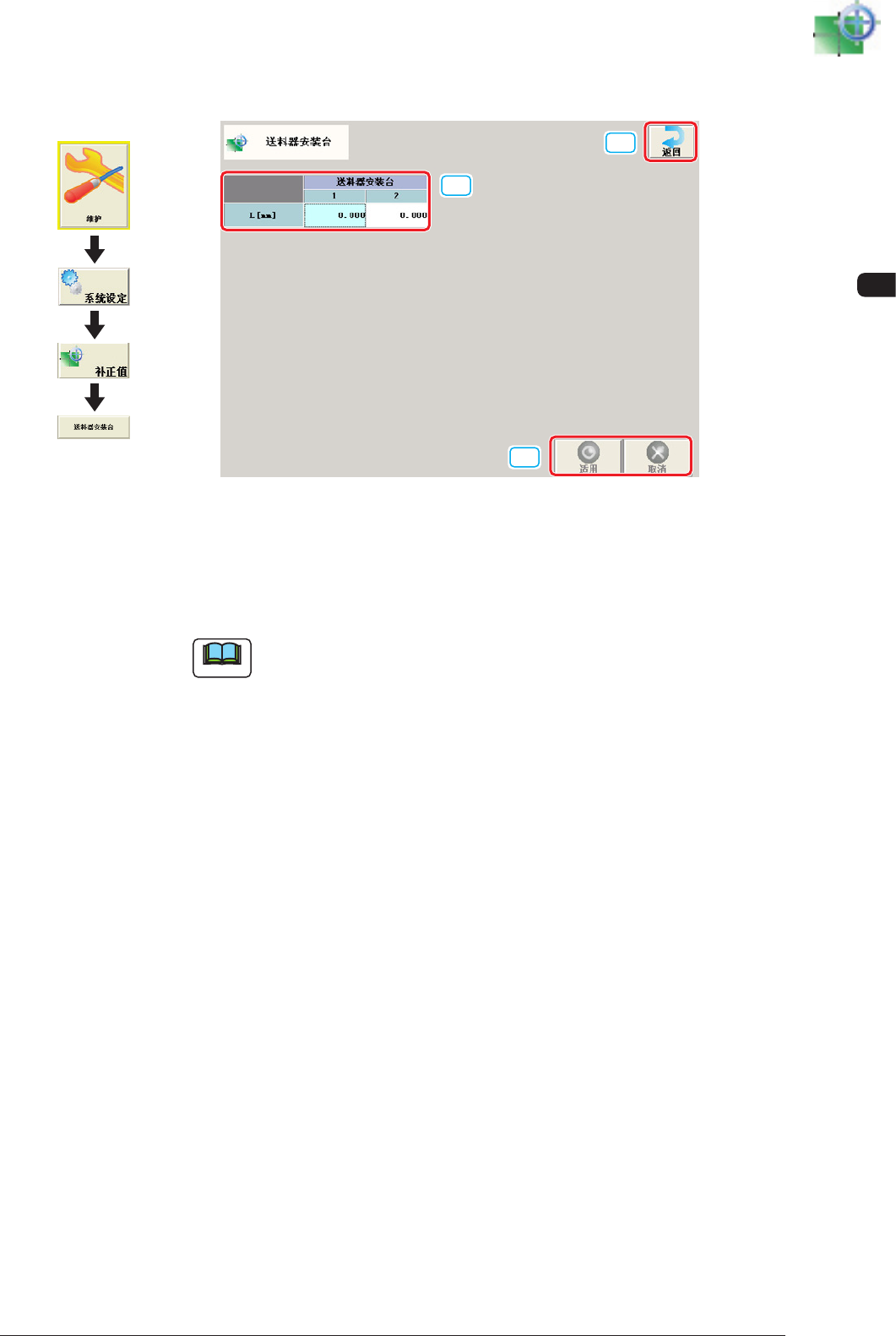

2.2 送料器安装台
[1]
[2]
[3]
F3B14
[1] L
是调整对送料器安装台 1、2 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
Note
以标记 ( 左 )XY、标记 ( 右 )XY 值为基准，算出送料器安装台的线路
板定位部的倾斜度。
[2] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[3] [ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
界面展开
