3OM-1602 2-52 第二章 2. 补正 ( 补正值 ) 数据 2.7 吸嘴贮备器 ( 储料器 ) [4] [3] [2] [1] F3B45 [1] 补正值按钮 显示选中 Tab 的补正值数据。 Note 用 “ 主贮备器 ” 按钮显示 1-1 ～ 1-4、2-1 ～ 2-4 的设定。 [2] 补正值数据显示部 显示 [1] 中选择的补正值数据。 [3] [ 返回 ] 按钮 返回到 “ 补正值数据 ” 界面。 [4] [ 适用 …
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-51
1008-002

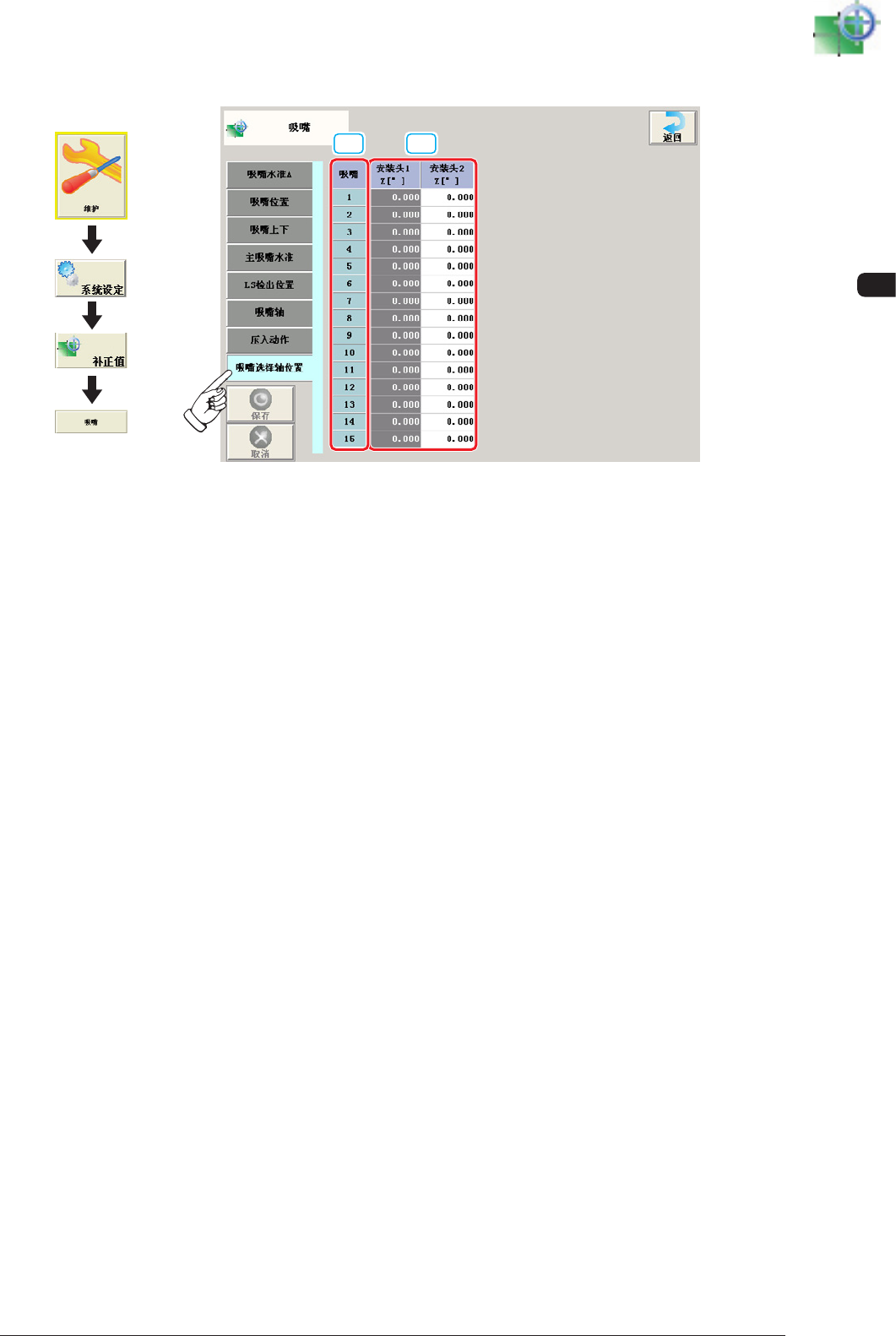

2.6.8 吸嘴选择轴位置
[1] [2]
F3B44
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、2
Z[
°
]
补正吸嘴选择轴和吸嘴的位置关系的补正值数据。
界面展开
3OM-1602
2-52
第二章 2. 补正 ( 补正值 ) 数据

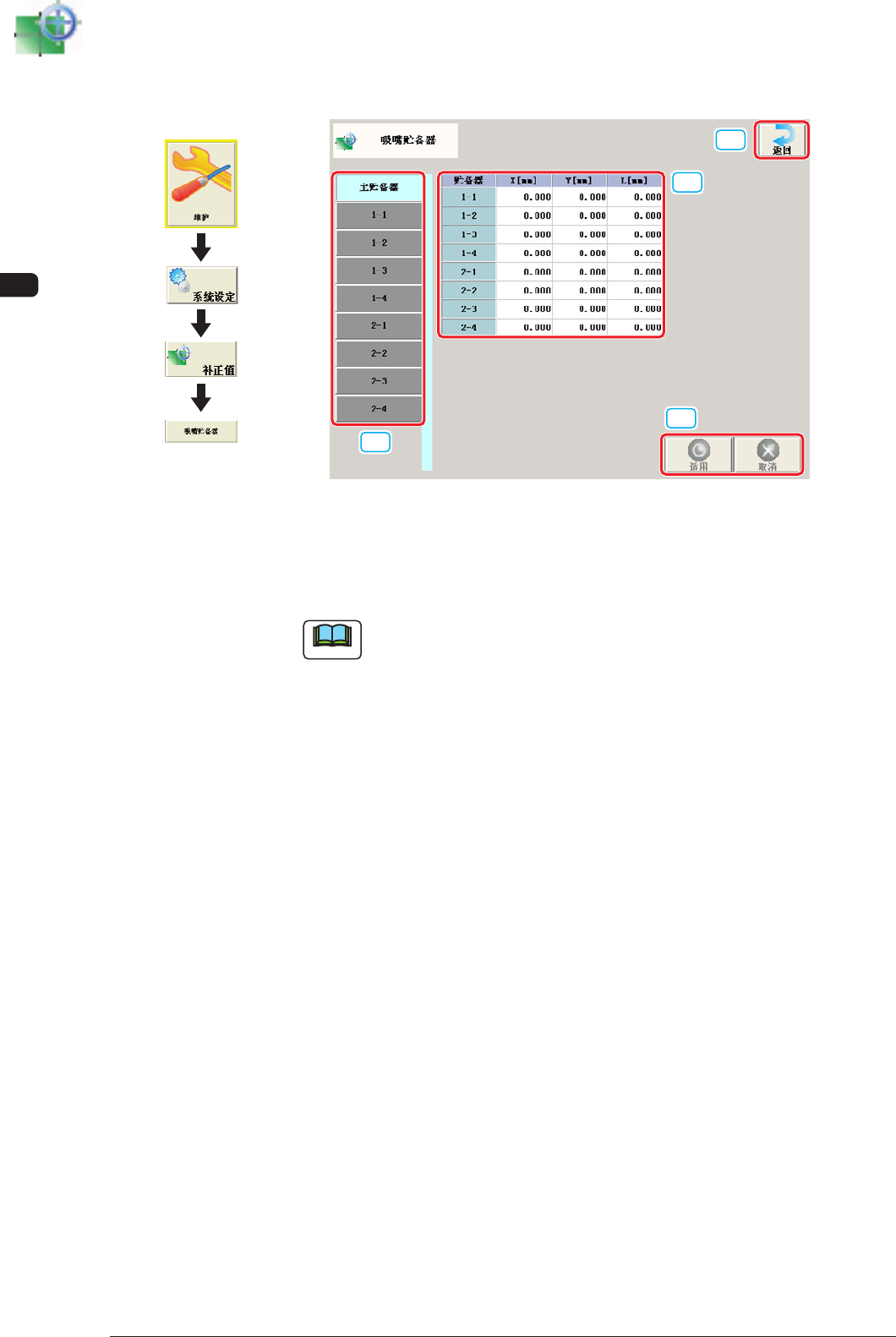

2.7 吸嘴贮备器 ( 储料器 )
[4]
[3]
[2]
[1]
F3B45
[1] 补正值按钮
显示选中 Tab 的补正值数据。
Note
用
“
主贮备器
”
按钮显示 1-1 ～ 1-4、2-1 ～ 2-4 的设定。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4]
[ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-53

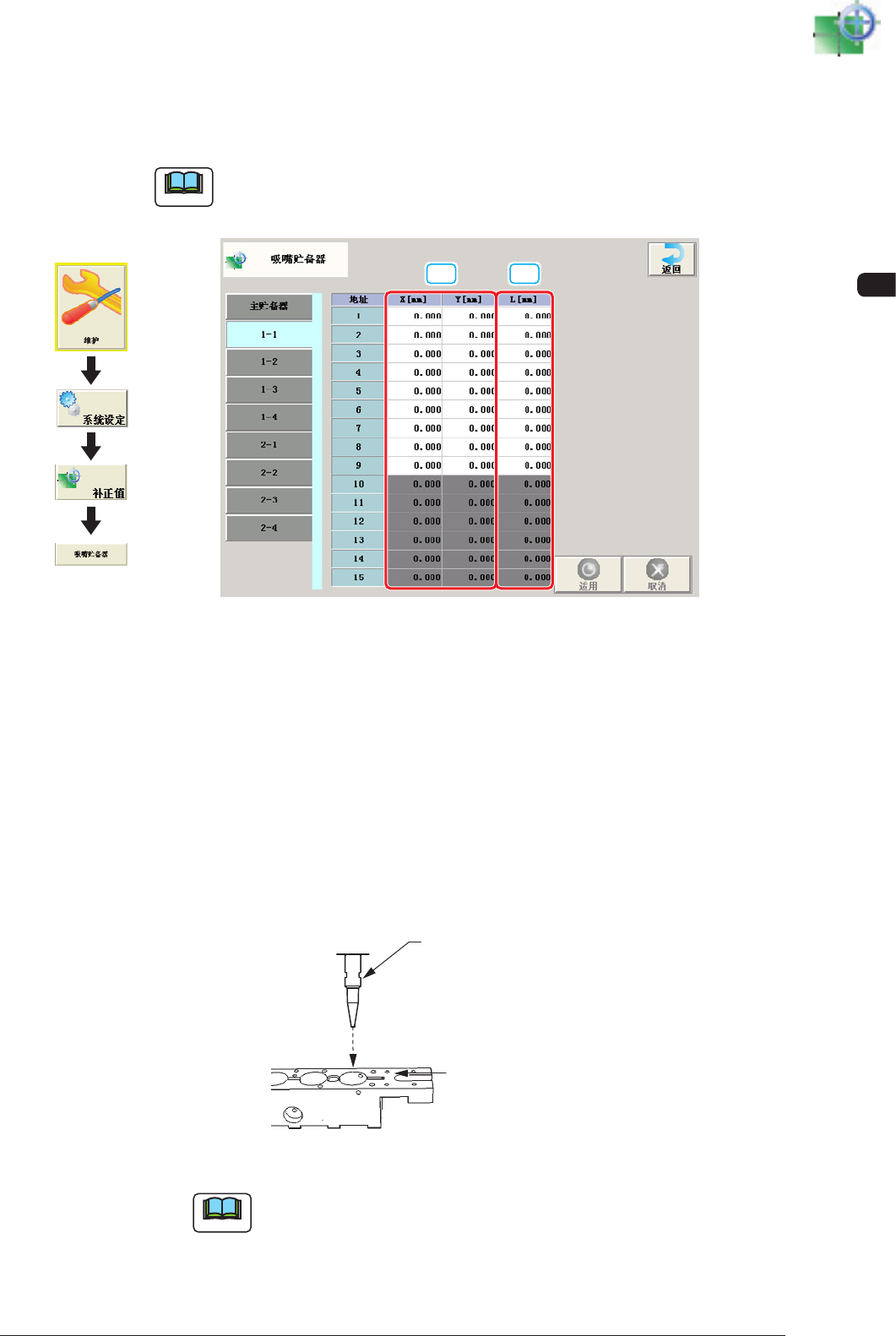

2.7.1 1-1 ～ 1-4、2-1 ～ 2-4
在
“
补正值数据
”
选项卡中，按下 [ 吸嘴贮备器 ( 储料器 )]Tab，再按
[1-1]Tab，便显示以下选项卡。
Note
(a) [1-2] 到 [2-4] 也显示相同界面。
(b) 界面的显示根据所选择的选项而有所不同。
[1]
[2]
F3B46
[1] X( 横 )、Y( 纵 )[mm]
用调整从线路板定位基准 XY 坐标 ( 装置基准 XY 坐标 : 原点 P0) 看到
的吸嘴储料器单元位置的设计尺寸位置偏离的补正值设定装置基准 XL
坐标系为基准。
设定补正值为
“
+
”
值，吸嘴交换位置变为 X(+)、Y(+) 方向。
[2] L( 高 )[mm]
设定补正值为
“
+
”
值，吸嘴交换位置 ( 高度 ) 变为 L(+) 方向 ( 增加下
降冲程量方向 )。
吸嘴
吸嘴贴装高度
(吸嘴贮备器(储料器)
模块上面)
L(+)
F3B47
Note
L 只有在管理器 (master) 有効。
1201-003
界面展开
