3OM-1602 第一章 5. 生产 ( 出厂 ) 调整 1-39 1 103-003 5.7 元件识别照相机倍率 进行元件识别照相机的倍率教示。 [1] [2] F3A26 [1] 教示数据显示部 显示指定照相机及安装头的倍率。 [2] 教示步骤显示部 配置有教示中使用的按钮。 照相机选择 用图像显示表示元件识别照相机的按钮。 请选择进行教示的元件识别照相机。 安装头选择 用图像显示表示对应各安装头的元件识别照相机的按钮。 请选择进行…
3OM-1602
1-38
第一章 5. 生产 ( 出厂 ) 调整
1103-003

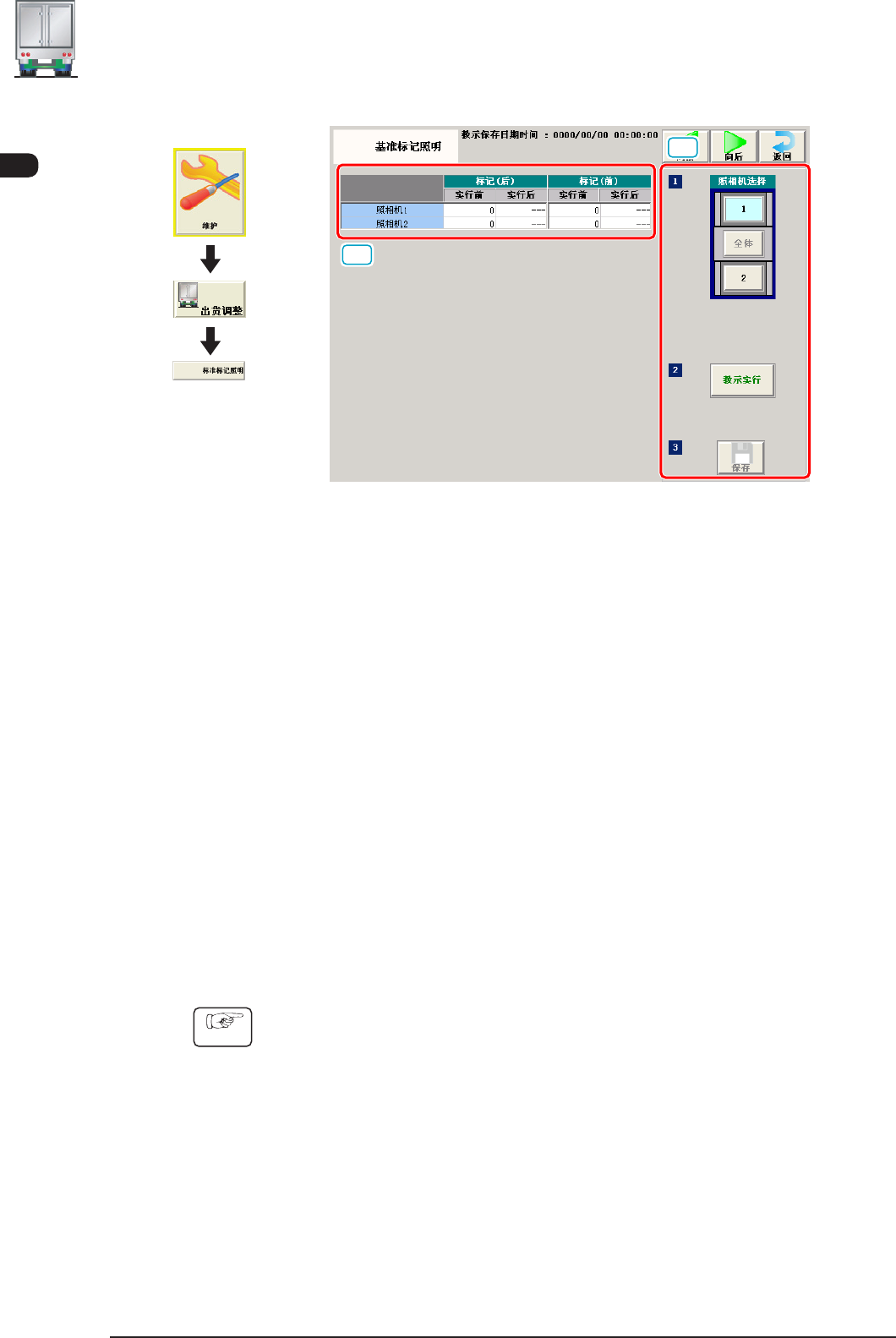

5.6 基准标记照明
[1]
[2]
F3A25
[1] 教示数据显示部
显示指定照相机的各基准标记的补正值数据。
[2] 教示步骤显示部
配置有教示中使用的按钮。
照相机选择
用图像显示表示照相机的按钮。
请选择进行教示的模块的照相机。
[ 教示实行 ] 按钮
实行教示。
[ 保存 ] 按钮
保存教示结果。
•
教示的步骤
Procedure
(1) 在
“
照相机选择
”
选择进行教示的元件识别照相机。
(2) 按下 [ 教示实行 ] 按钮。
( 一次教示中，按顺序显示指定元件识别照相机的后、前侧标记。)
(3)
按下 [ 保存 ] 按钮。
界面展开
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-39
1103-003
5.7 元件识别照相机倍率
进行元件识别照相机的倍率教示。
[1]
[2]
F3A26
[1] 教示数据显示部
显示指定照相机及安装头的倍率。
[2] 教示步骤显示部
配置有教示中使用的按钮。
照相机选择
用图像显示表示元件识别照相机的按钮。
请选择进行教示的元件识别照相机。
安装头选择
用图像显示表示对应各安装头的元件识别照相机的按钮。
请选择进行教示的元件识别照相机。
[ 治具安装位置移动 ] 按钮
将安装头移动到便于安装倍率教示用玻璃治具的位置。
[ 教示实行 ] 按钮
实行教示。
根据抓拍的画面，计算元件识别照相机的倍率补正值。
界面展开
3OM-1602
1-40
第一章 5. 生产 ( 出厂 ) 调整
[ 治具回收 ] 按钮、[ 真空 OFF] 按钮
将安装头移动到便于拆取倍率教示用玻璃治具的位置。
[ 保存 ] 按钮
保存教示结果。
•
元件识别照相机倍率教示用治具
元件识别照相机倍率的教示，使用如下治具元件。
倍率教示用玻璃治具 JG-0084( 元件识别校正治具 )
治具元件下面每隔 2.00[mm] 的间距蒸镀有 576 个 φ1.00[mm] 的黑圆。
50mm
50mm
倍率教示用玻璃治具 F3A27
治具吸取用吸嘴
倍率教示用玻璃治具的吸取用，使用中异型吸嘴 VF02。
1201-004
