3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-53 2.7.1 1-1 ～ 1-4、2-1 ～ 2-4 在 “ 补正值数据 ” 选项卡中，按下 [ 吸嘴贮备器 ( 储料器 )]Tab，再按 [1-1]Tab，便显示以下选项卡。 Note (a) [1-2] 到 [2-4] 也显示相同界面。 (b) 界面的显示根据所选择的选项而有所不同。 [1] [2] F3B46 [1] X( 横 )、Y( 纵 )[mm] 用调整从线…
3OM-1602
2-52
第二章 2. 补正 ( 补正值 ) 数据
2.7 吸嘴贮备器 ( 储料器 )
[4]
[3]
[2]
[1]
F3B45
[1] 补正值按钮
显示选中 Tab 的补正值数据。
Note
用
“
主贮备器
”
按钮显示 1-1 ～ 1-4、2-1 ～ 2-4 的设定。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4]
[ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-53
2.7.1 1-1 ～ 1-4、2-1 ～ 2-4
在
“
补正值数据
”
选项卡中，按下 [ 吸嘴贮备器 ( 储料器 )]Tab，再按
[1-1]Tab，便显示以下选项卡。
Note
(a) [1-2] 到 [2-4] 也显示相同界面。
(b) 界面的显示根据所选择的选项而有所不同。
[1]
[2]
F3B46
[1] X( 横 )、Y( 纵 )[mm]
用调整从线路板定位基准 XY 坐标 ( 装置基准 XY 坐标 : 原点 P0) 看到
的吸嘴储料器单元位置的设计尺寸位置偏离的补正值设定装置基准 XL
坐标系为基准。
设定补正值为
“
+
”
值，吸嘴交换位置变为 X(+)、Y(+) 方向。
[2] L( 高 )[mm]
设定补正值为
“
+
”
值，吸嘴交换位置 ( 高度 ) 变为 L(+) 方向 ( 增加下
降冲程量方向 )。
吸嘴
吸嘴贴装高度
(吸嘴贮备器(储料器)
模块上面)
L(+)
F3B47
Note
L 只有在管理器 (master) 有効。
1201-003
界面展开
3OM-1602
2-54
第二章 2. 补正 ( 补正值 ) 数据

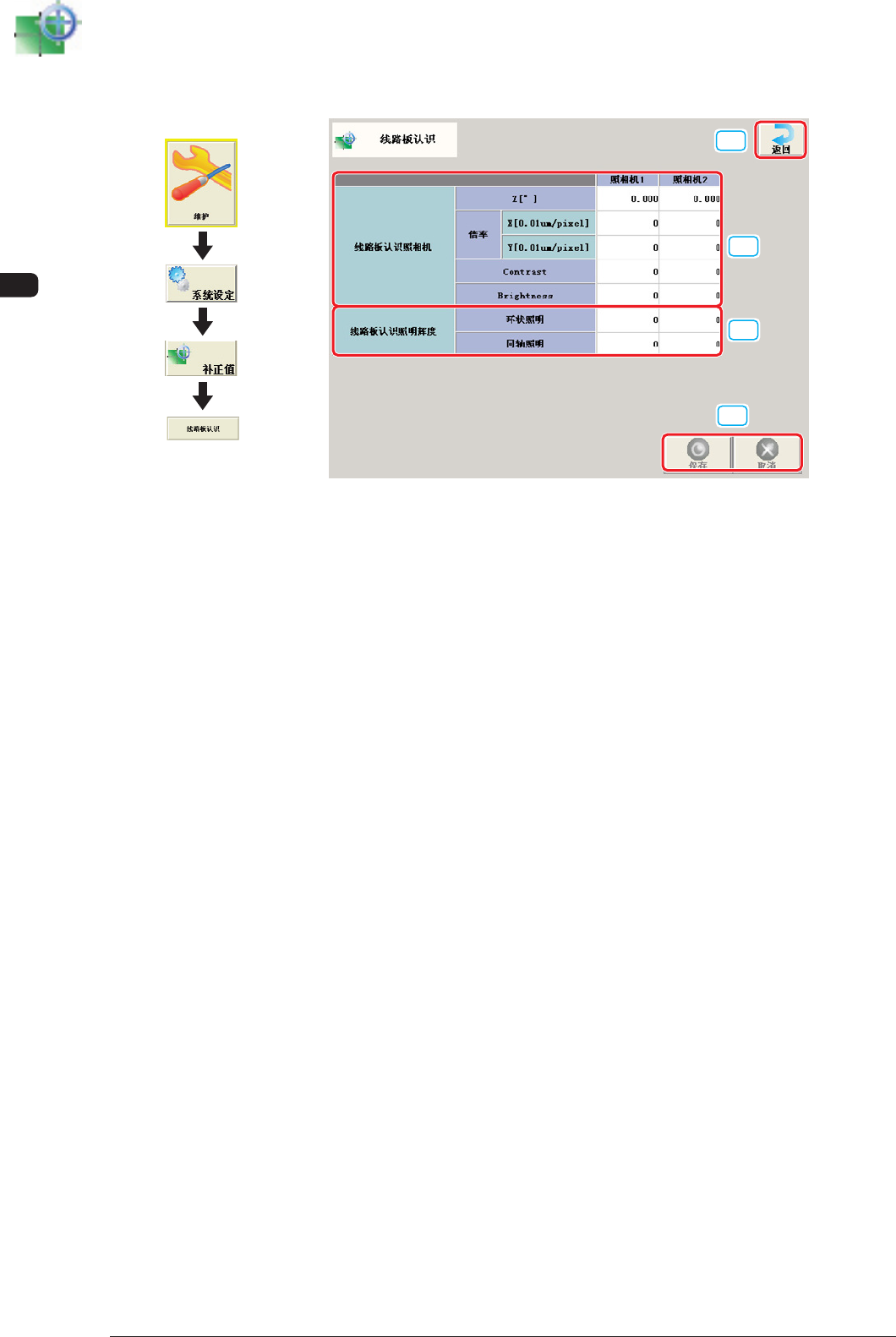

2.8 线路板认识 ( 识别 )
[1]
[2]
[3]
[4]
F3B48
