3OM-1602 1-66 第一章 5. 生产 ( 出厂 ) 调整 1201-001 5.17 工作台补正值 F3A40-1
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-65
•
教示步骤
Procedure
(1) 选择教示中使用的安装头。
(2) 选择进行教示的送料器安装台。
(3)
按下 [ 传送带宽度移动 ] 按钮。
( 传送带向调整位置移动。)
(4) 将线路板支撑销教示用治具设置到左上、右下的 2 处。
(5)
选择教示方法，进行教示。
[ 教示实行 ] 按钮选择 : 进入步骤 (7)
[ 目视对齐 ] 按钮选择 : 进入步骤 (6)
(6) 在目视对齐界面，进行各支撑销位置的目视对齐。
(7) 按下 [OK] 按钮。
(8)
按下 [ 保存 ] 按钮。
( 保存教示结果。)
1008-002
3OM-1602
1-66
第一章 5. 生产 ( 出厂 ) 调整
1201-001

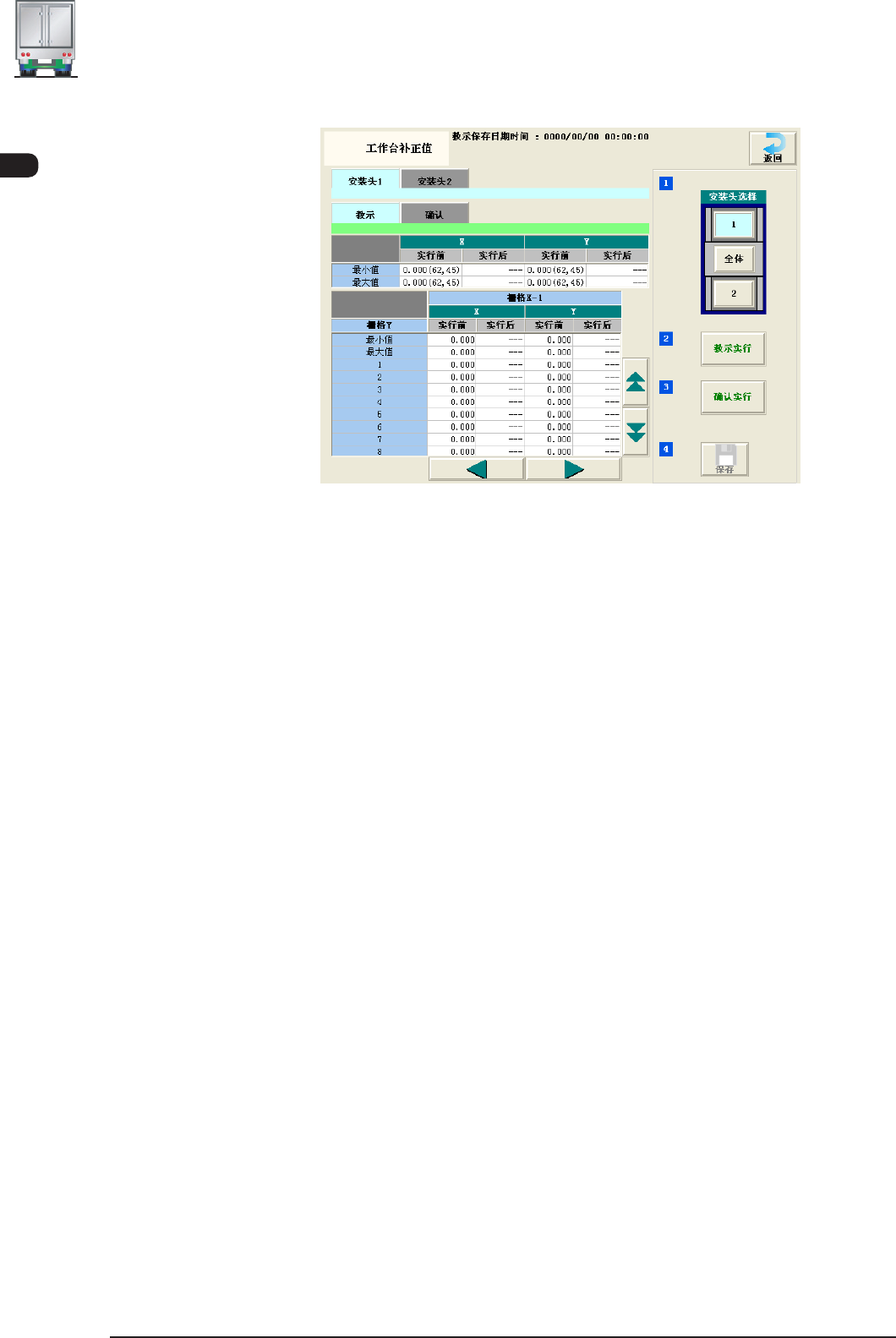

5.17 工作台补正值
F3A40-1
3OM-1602
第一章 6. 装置诊断
1-67
1103-003

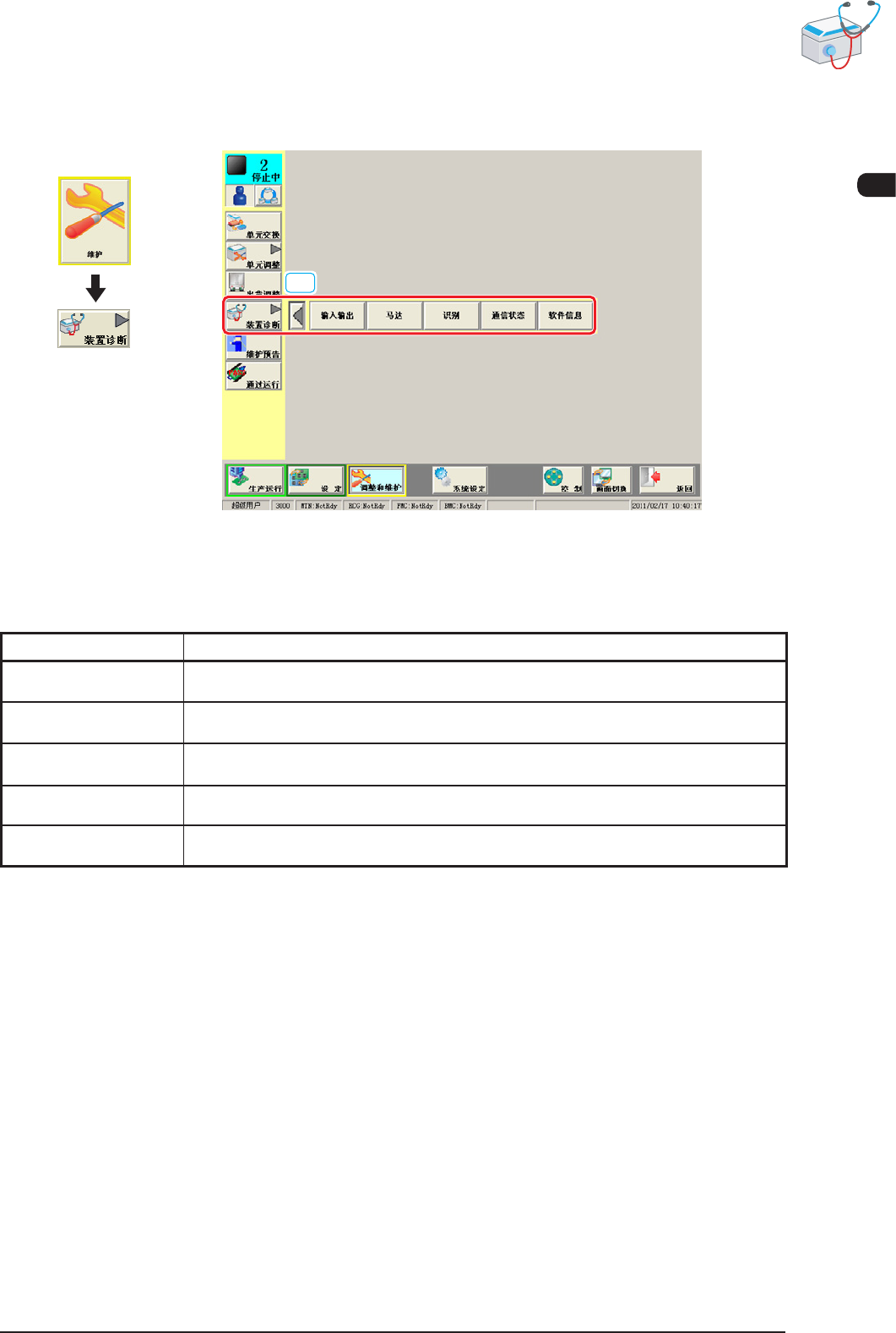

6. 装置诊断
进行各部分的输入输出和状态显示。
[1]
F3A41
[1]
“
装置诊断
”
子菜单
配置有以下按钮，可以显示执行装置诊断各功能的操作界面。
机能选择按钮 内 容
输入输出 诊断各部的输入输出状态。
马达 进行各单元的手动动作 ( 手动调节 ) 和当前系统情报的显示等。
识别 显示元件识别及线路板识别的输入信号诊断状况。
通信状态 诊断各部的通信状态。
软件信息 可以显示装置当前的应用程序信息和设定日志等。
T3A4
界面展开
