第一章 4. 单元调整
1-11
1103-003
4. 单元调整
[1]
F3A10
[1]
“
单元调整
”
子菜单

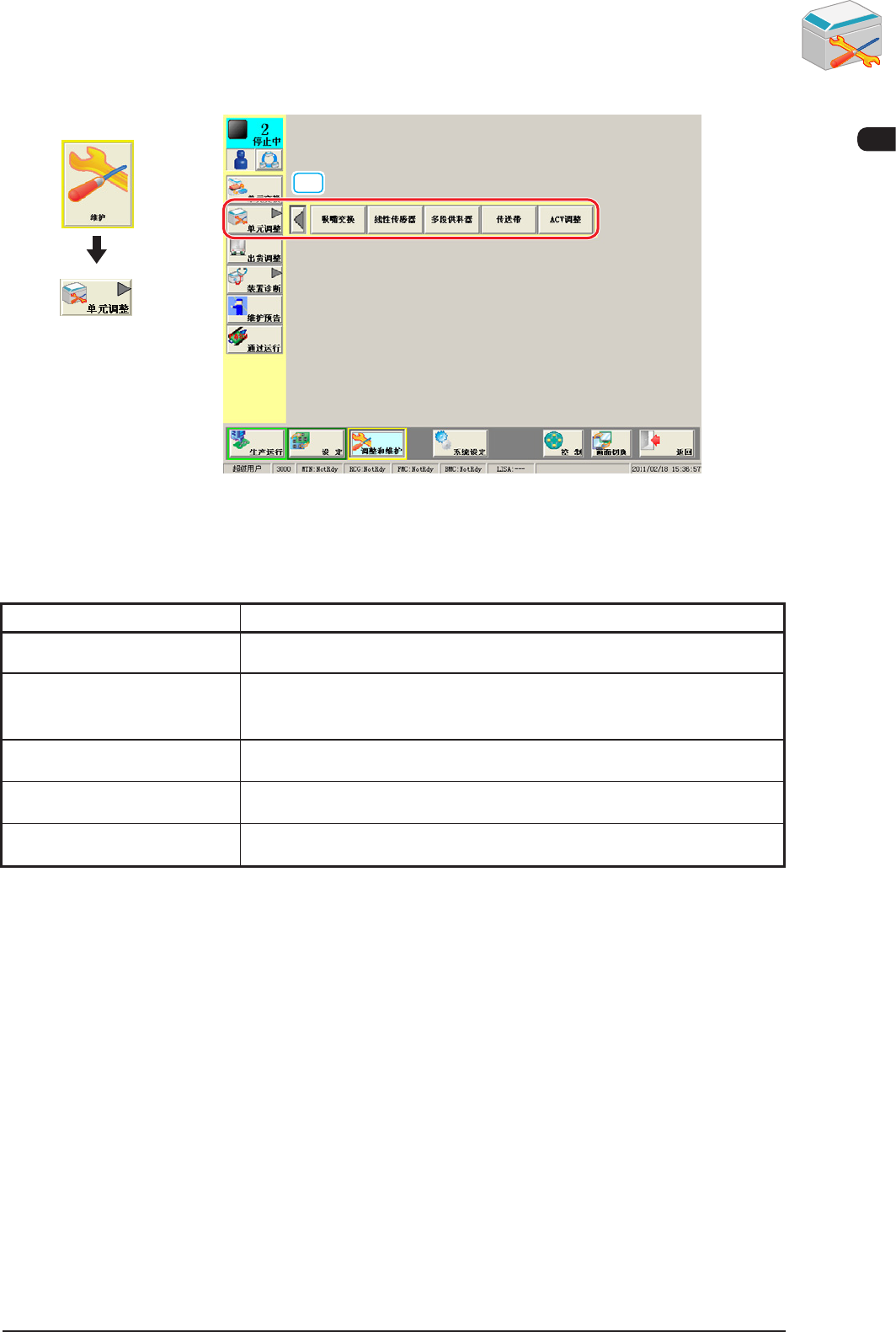

为显示实行单元调整各功能的操作界面，配置有以下按钮。
功能选择按钮 内 容
吸嘴交换 进行手动动作下吸取吸嘴的贴装、收纳的单动动作。
线性传感器 用图表及数值显示并记录装备在各贴装头上的线性传感器遮光轨
迹推移。
多段供料器 调整多段供料器 ( 选项 ) 时使用。
传送带 进行传送带宽度的批量设定、手动设定的调整操作。
ACV 调整 调整 ACV 系统 ( 选项 ) 时使用。
T3A1
界面展开
3OM-1602
1-12
第一章 4. 单元调整
4.1 吸嘴交换
进行手动动作下的吸嘴的贴装、收纳。

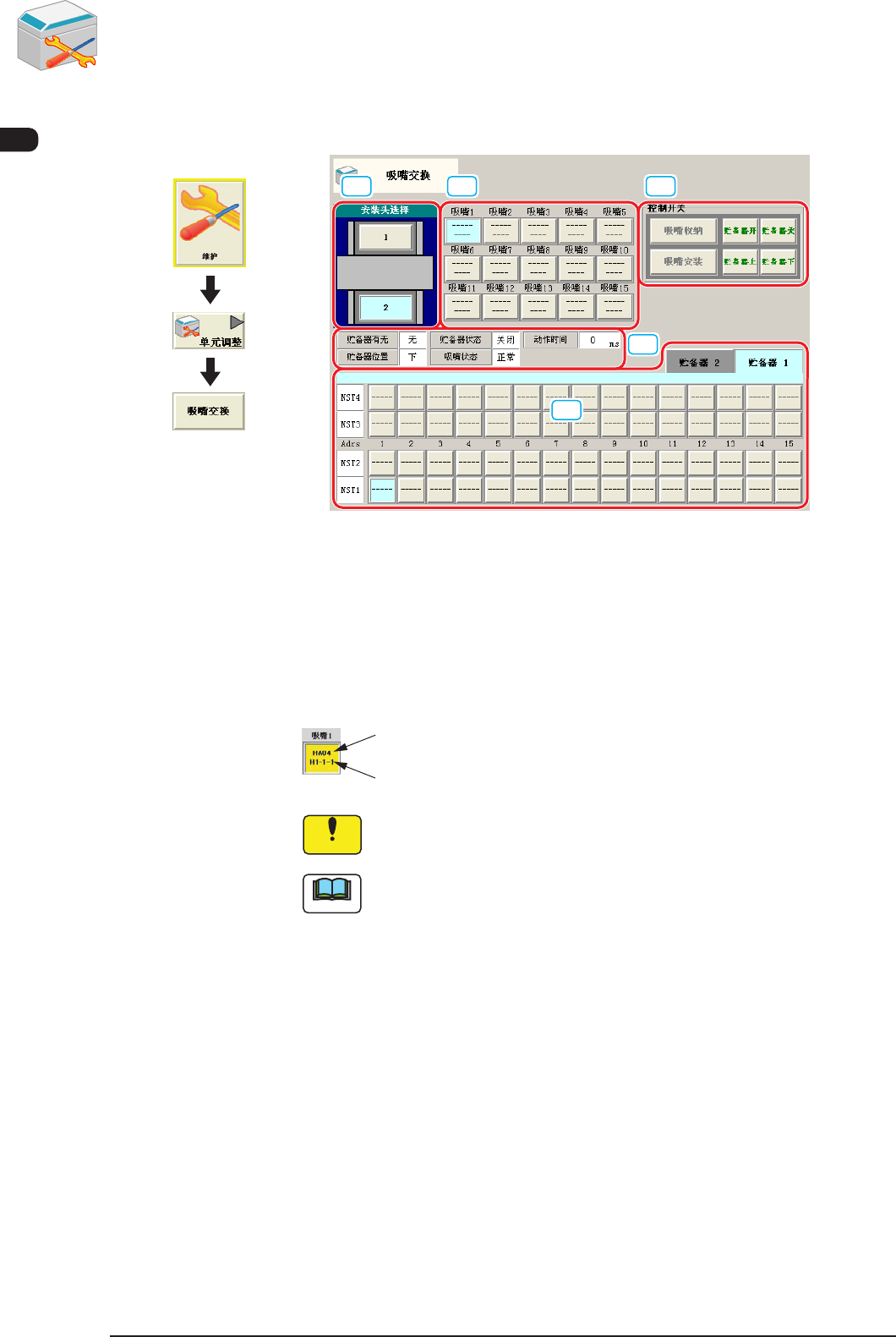

[1] [2] [4]
[5]
[3]
F3A11
[1] 安装头选择按钮
按下各模块的相应按钮，选择进行吸嘴交换的安装头。
[2] 吸嘴配置编号选择按钮
按下各吸嘴的相应按钮，选择要交换的吸嘴。
显示贴装的吸嘴ID。
显示收纳了贴装吸嘴的吸嘴贮备器(储料器)。
Notice
贴装有中异形吸嘴时，不能在其两侧贴装吸嘴。
Note
界面显示根据所选择的安装头而有所不同。
[3] 状态显示
显示当前选择的安装头状态。
1201-004
界面展开
3OM-1602
第一章 4. 单元调整
1-13
[4] 控制开关
配置有以下动作按钮。
按下动作按钮后，在 10 秒钟内再按操作台的 [START] 按钮，便进行所
选择的动作。
[ 吸嘴收纳 ] 按钮
将指定的吸嘴收纳到吸嘴储料器上。
按下按钮，按钮的背景颜色变为绿色，安装头选择按钮变为有效状态。
[ 吸嘴安装 ] 按钮
将吸嘴储料器上的指定吸嘴安装到指定吸嘴配置编号的位置。
按下按钮，按钮的背景颜色变为绿色，安装头选择按钮及吸嘴选择 ( 吸
嘴储料器 ) 按钮变为有效状态。
[ 贮备器 ( 储料器 ) 开 ] 按钮
打开所有吸嘴储料器的挡板。
[ 贮备器关 ] 按钮
关闭所有吸嘴储料器的挡板。
[ 贮备器上 ] 按钮
上升用吸嘴选择按钮选择的吸嘴的吸嘴储料器。
[ 贮备器下 ] 按钮
下降用吸嘴选择按钮选择的吸嘴的吸嘴储料器。
[5] 贮备器 Tab
指定要开闭的吸嘴储料器及收纳在吸嘴储料器上的吸嘴。
用吸嘴储料器选择 Tab 选择吸嘴储料器后，按下各吸嘴的相应按钮，
指定吸嘴。
Note
设定为跳过的储料器只显示提示而不能操作。
1201-003
