3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-49 2.6.6 吸嘴轴 [1] [2] F3B42 [1] 吸嘴 显示各吸嘴号。 [2] 安装头 1、安装头 2 X( 横 )、Y( 纵 )[mm]、Z[ ° ] 吸嘴更换用的补正值数据。 贴装在安装头上的专用吸嘴的下面水准补正值数据。 用元件识别照相机测定各吸嘴下面水准，补正与照相机的差距。 1008-002 界面展开
3OM-1602
2-48
第二章 2. 补正 ( 补正值 ) 数据
2.6.5 LS 检出位置
[1] [2]
F3B41
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、2
Z[
°
]
代用数据，当前没有使用。
1008-002
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-49

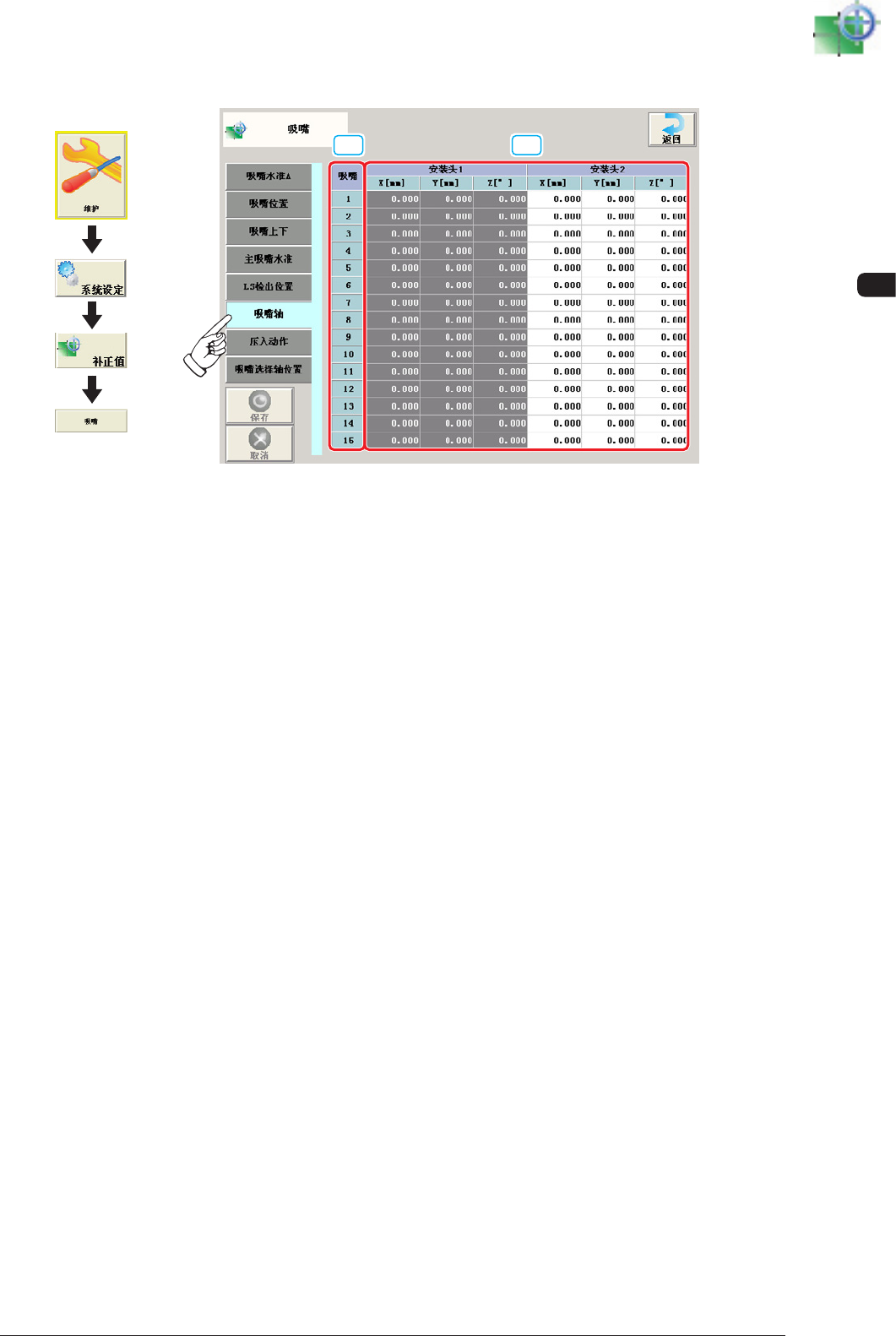

2.6.6 吸嘴轴
[1] [2]
F3B42
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、安装头 2
X( 横 )、Y( 纵 )[mm]、Z[
°
]
吸嘴更换用的补正值数据。
贴装在安装头上的专用吸嘴的下面水准补正值数据。
用元件识别照相机测定各吸嘴下面水准，补正与照相机的差距。
1008-002
界面展开
3OM-1602
2-50
第二章 2. 补正 ( 补正值 ) 数据
2.6.7 压入动作
[1] [2]
F3B43
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、安装头 2
压入水准
当元件交换差等引起安装位置偏离时，进行补正。
负值时作用范围窄，正值时作用范围广。
1008-002
界面展开
