3OM-1602 第一章 6. 装置诊断 1-91 6.3.3.2 线路板认识 ( 识别 ) 在 “ 图像读取 ” 选项卡，按下 [ 线路板认识 ]Tab，便显示以下界面。 [1] [2] F3A69-2 [1] 照相机选择 配置有表示线路板识别照相机位置的按钮。 选择进行图像读取的线路板识别照相机。 [2] [ 图像读取 ] 按钮 用选择的照相机读取图像。 1201-002 界面展开
3OM-1602
1-90
第一章 6. 装置诊断
6.3.3.1 元件认识 ( 识别 )
在
“
图像读取
”
选项卡，按下 [ 元件认识 ]Tab，便显示以下界面。
[1] [2]
[3]
F3A69-1
[1] 照相机选择
配置有表示元件识别照相机位置的按钮。
选择进行图像读取的元件识别照相机。
[2] 横梁选择
选择想要进行确认的横梁。
[3] Trigger 线检查
确认进行图像读取的 Trigger 线。
照相机检查
进行照相机的确认。
1008-001
界面展开
3OM-1602
第一章 6. 装置诊断
1-91
6.3.3.2 线路板认识 ( 识别 )
在
“
图像读取
”
选项卡，按下 [ 线路板认识 ]Tab，便显示以下界面。
[1]
[2]
F3A69-2
[1] 照相机选择
配置有表示线路板识别照相机位置的按钮。
选择进行图像读取的线路板识别照相机。
[2] [ 图像读取 ] 按钮
用选择的照相机读取图像。
1201-002
界面展开
3OM-1602
1-92
第一章 6. 装置诊断

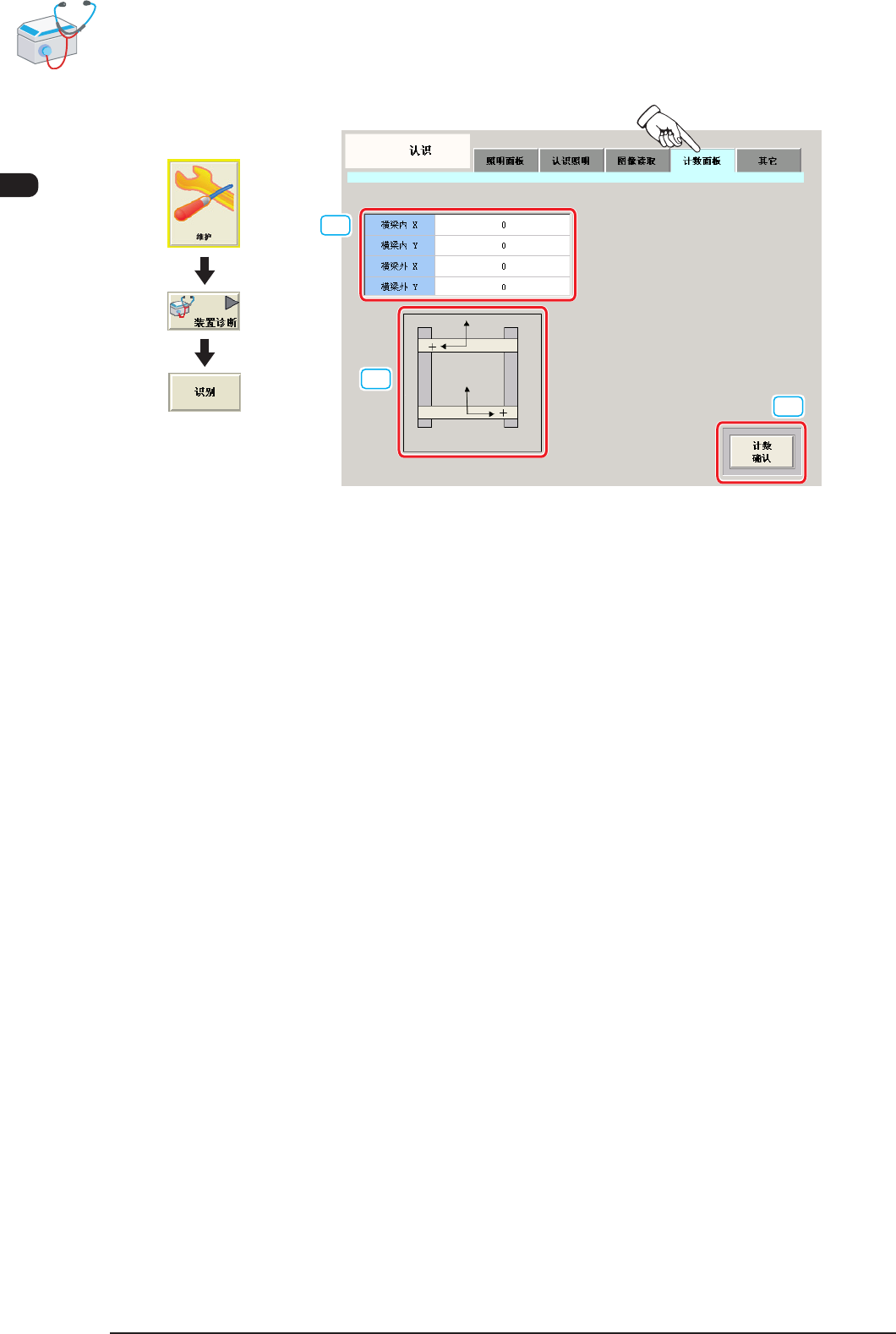

6.3.4 计数面板
[1]
[2]
[3]
F3A70
[1] 横梁内 X、Y
横梁外 X、Y
显示各横梁的 X、Y 的计数值。
[2] XY 横梁图像
显示 XY 横梁的图像。
[3]
[ 计数确认 ] 按钮
进行当前计数的确认。
用手按住横梁，确认按下 [ 计数确认 ] 按钮显示的计数值的变化位置、
增减方向。
1201-002
界面展开
