3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-65 2.9.6 单元补正 F3B57-1 Note 本设定在选项中使用。 Reference 详细内容请参照 “ 第七卷 多段供料器 ” 。 界面展开 1201-003
3OM-1602
2-64
第二章 2. 补正 ( 补正值 ) 数据

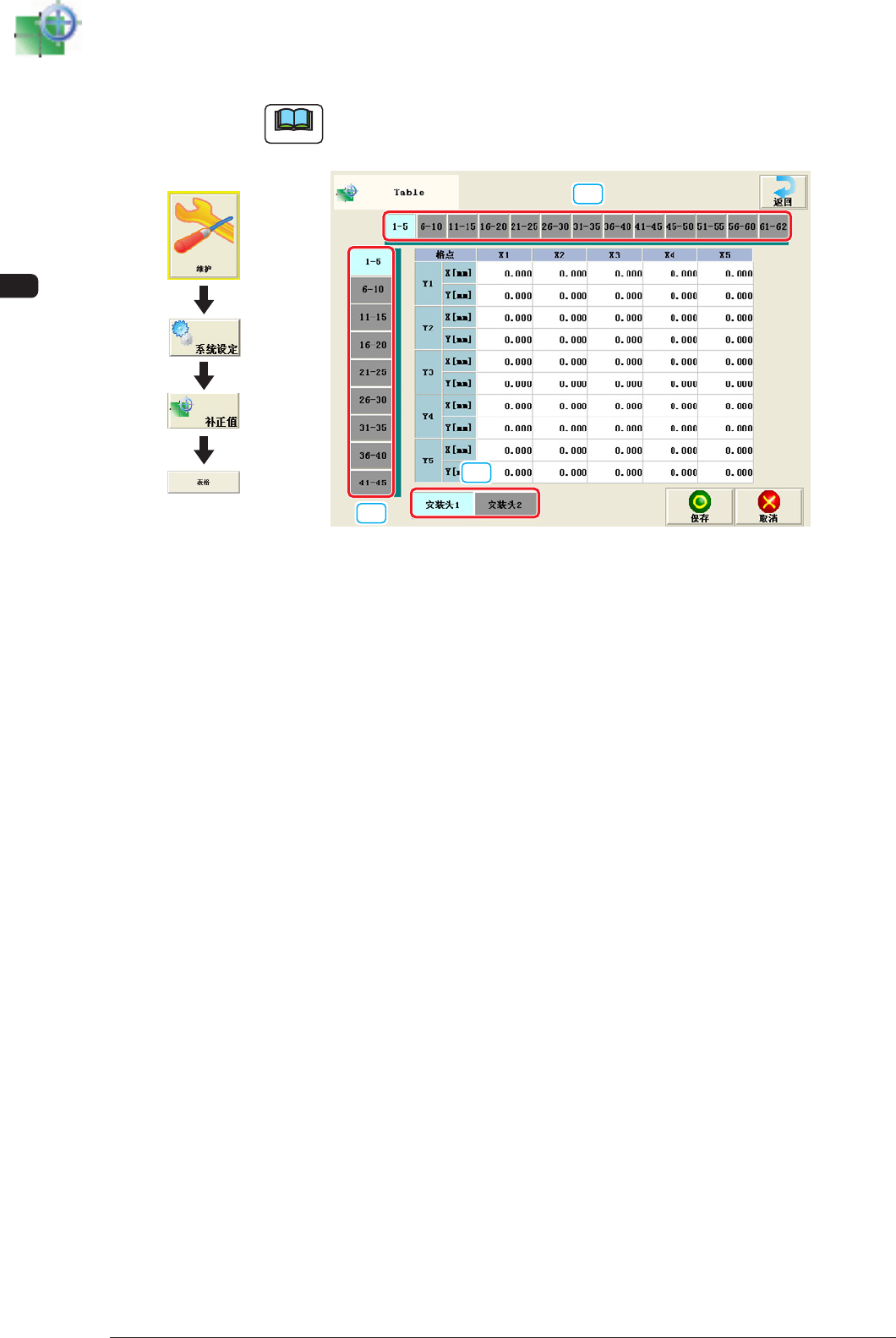

2.9.5 Table( 表格 )
Note
[ 安装头 2] 也显示相同界面。
[3]
[1]
[2]
F3B57
安装头 1 从线路板定位基准移动到各栅格点 (X 方向 :X1 到 X40、Y 方向 :Y1
到 Y40) 移动了指定距离时，将指定距离的偏离量输入到 (X、Y) 里。
该值通过教示操作自动被算出。
[1] 安装头选择 Tab
选择进行输入的安装头。
[2] X 方向选择 Tab
显示选中 Tab 的 X 方向栅格点。
[3] Y 方向选择 Tab
显示选中 Tab 的 Y 方向栅格点。
1201-003
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-65

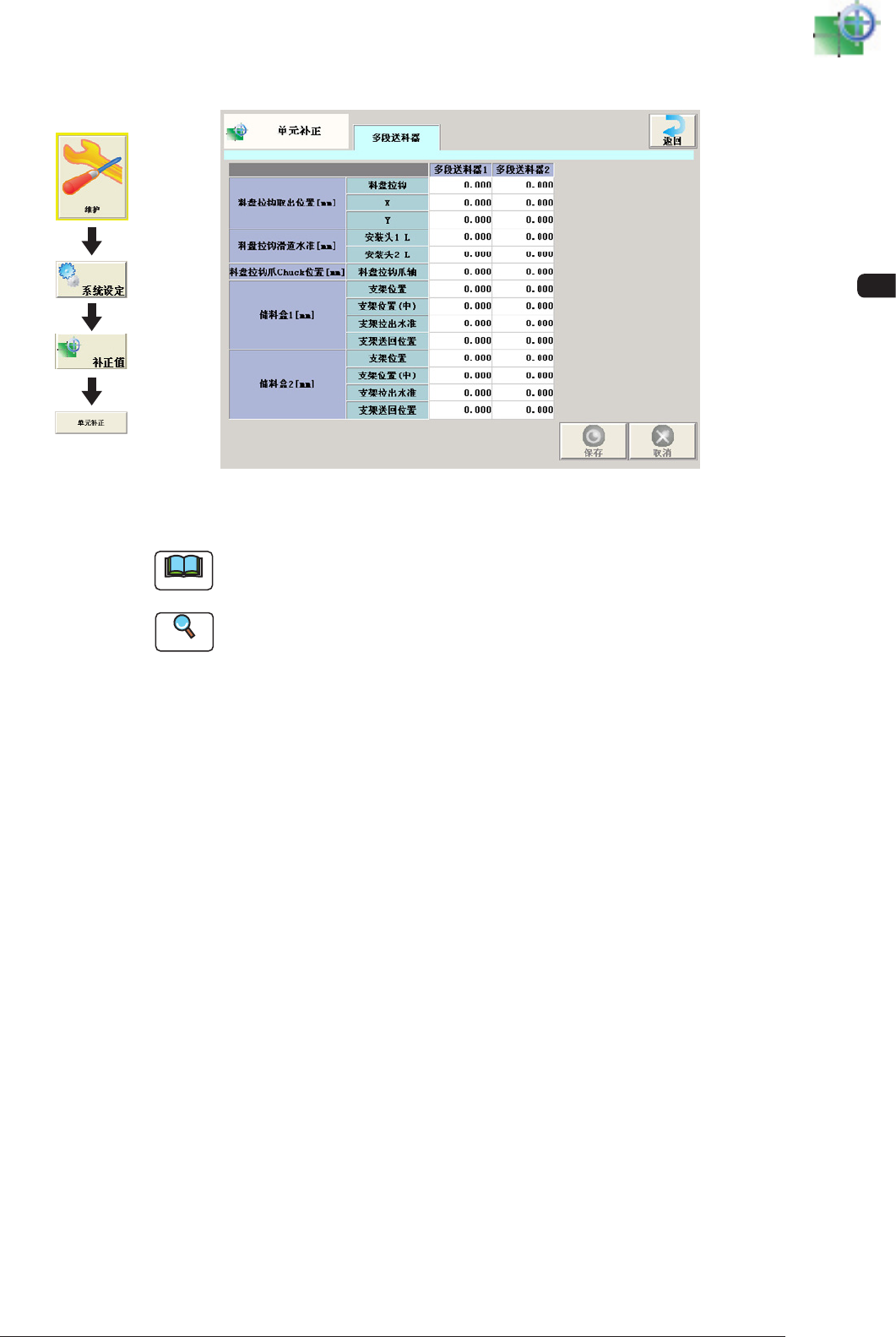

2.9.6 单元补正
F3B57-1
Note
本设定在选项中使用。
Reference
详细内容请参照
“
第七卷 多段供料器
”
。
界面展开
1201-003
3OM-1602
2-66
第二章 3. 运行参数
1201-004

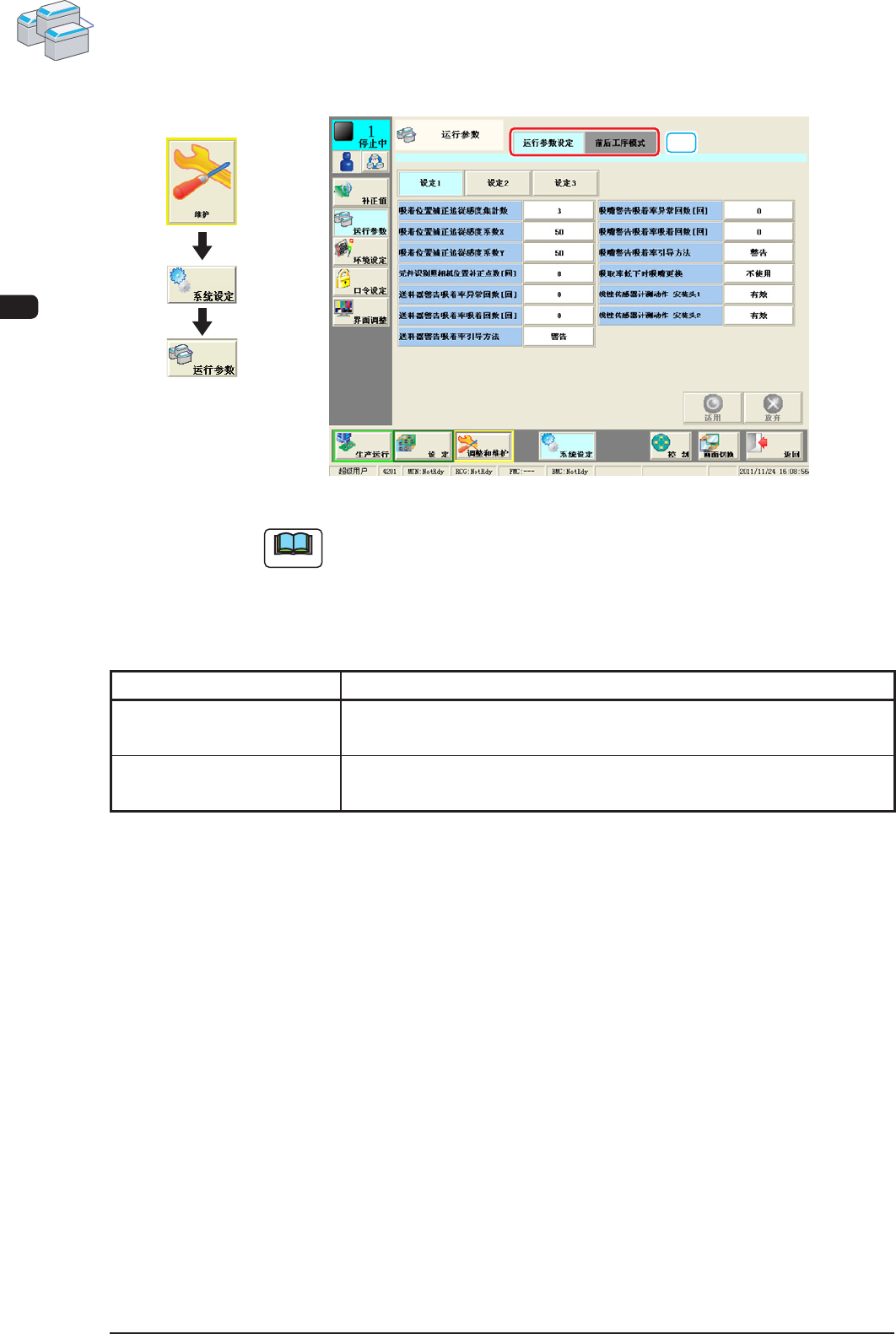

3. 运行参数
[1]
F3B58
Note
界面显示根据所选择的选项而有所不同。
[1] 选项卡
“
运行参数
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
运行参数设定 设定关于装置生产运行的各种参数。
前后工序模式 设定前后工序的动作模式、线路板搬送、位置定位条件。
T3B3
界面展开
