3OM-1602 2-30 第二章 2. 补正 ( 补正值 ) 数据 2.5.3 安装头 C/ 安装头 D F3B24-1 1201-002 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-29
2.5.2 安装头 B
[1] [2]
[3]
[4]
F3B24
[1] 吸嘴 1 ～ 15
显示各吸嘴号。
[2] 安装头 1、2
X、Y[mm]
调整吸嘴升降轴动作引起的吸嘴位置偏离。
[3]
[ 标准 ] 按钮
适用元件为标准元件时，计算贴装目的位置时被变换、加算。
[ 附带管脚 ( 带引脚 )] 按钮
适用元件为带引脚元件时，计算贴装目的位置时被变换、加算。
[BGA] 按钮
适用元件为 BGA/CSP 元件时，计算贴装目的位置时被变换、加算。
[4] [ 安装头 1Clear] 按钮 [ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
1201-004
界面展开
3OM-1602
2-30
第二章 2. 补正 ( 补正值 ) 数据
2.5.3 安装头 C/ 安装头 D
F3B24-1
1201-002
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-31

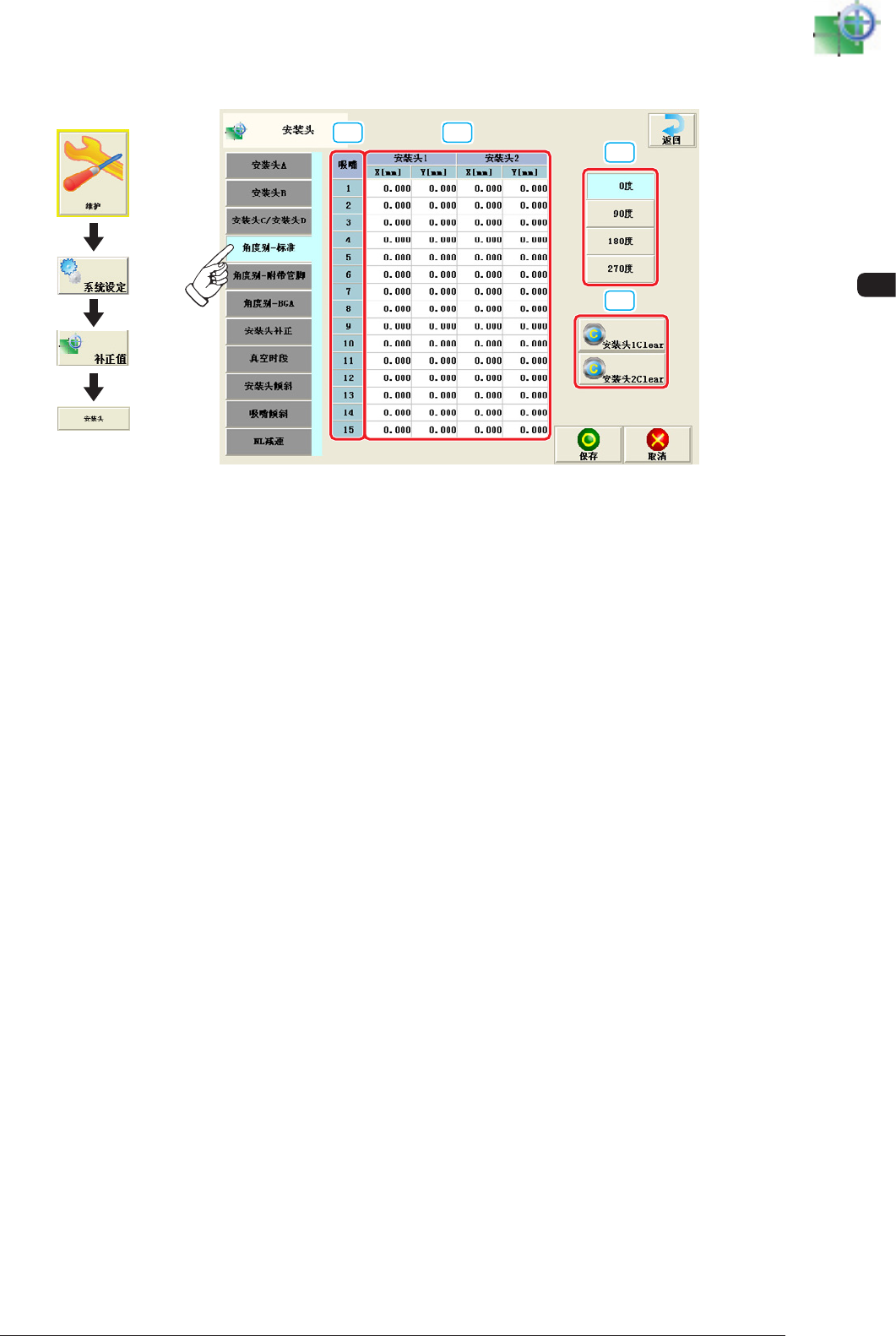

2.5.4 角度別 - 标准
[1]
[2]
[3]
[4]
F3B25
[1] 吸嘴 1 ～ 15
显示各吸嘴号。
[2] 安装头 1、2
X、Y[mm]
适用元件为不同角度元件时，计算贴装目的位置时对应贴装角度被变
换、加算。
[3]
安装头方向选择按钮
进行每个选择角度的调整。
[4] [ 安装头 1Clear] 按钮 [ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
1201-004
界面展开
