3OM-1602 1-36 第一章 5. 生产 ( 出厂 ) 调整 1 103-003 [ 拆取治具确认 ] 按钮 确认治具拆取的按钮。 [ 保存 ] 按钮 保存教示结果。 [3] [ 照明方式 ] 按钮 从以下项目选择照相机 1、照相机 2 的照明方式。 全体 : 进行环状照明、同轴的教示。 环状 : 进行环状照明的教示。 同轴 : 进行同轴照明的教示。 • 线路板识别照相机照明教示用治具 进行线路板识别照相机照明的教示时，使用如下治…
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-35
1103-003

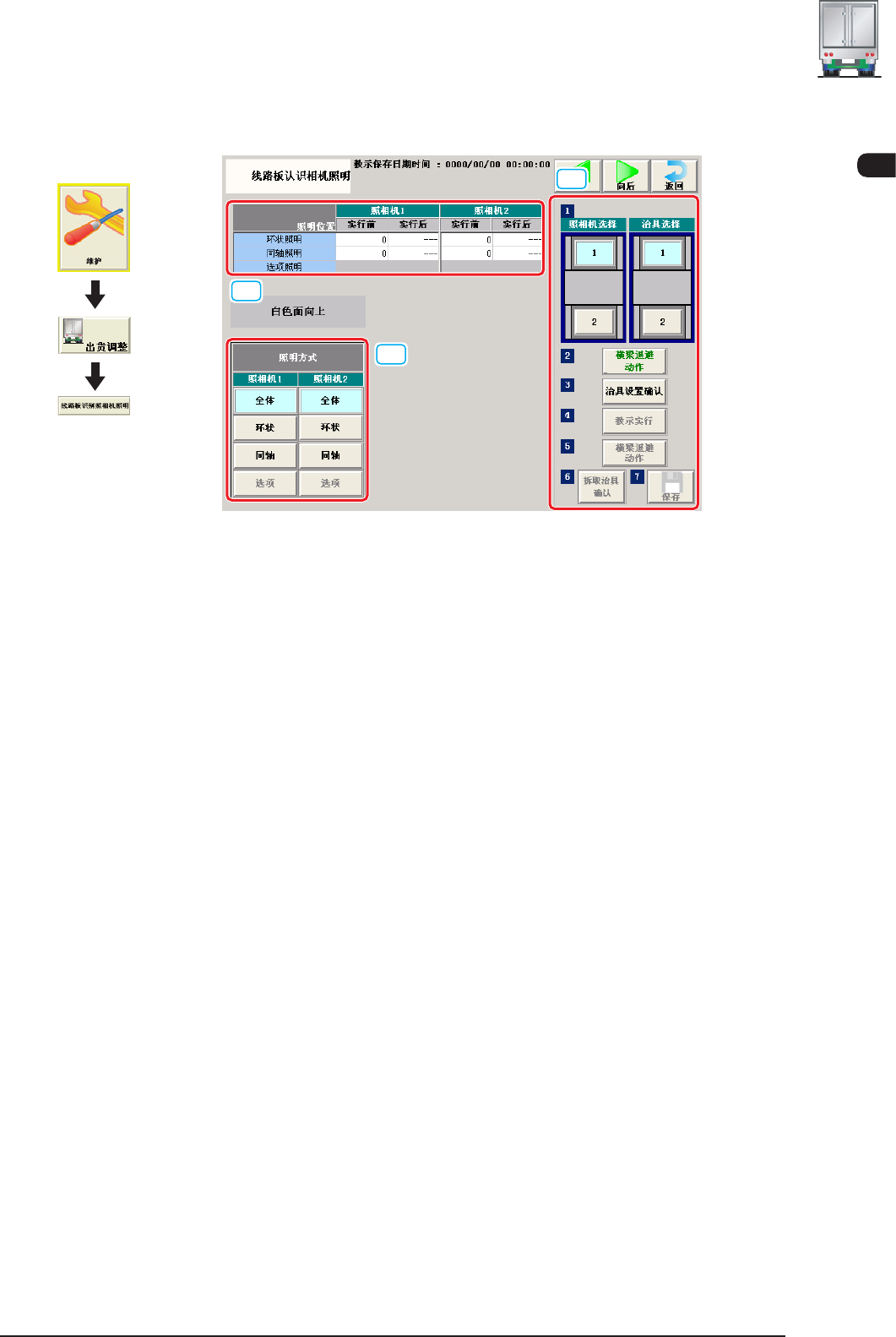

5.5 线路板认识相机 ( 识别照相机 ) 照明
进行线路板识别照相机的照明教示。
[1]
[2]
[3]
F3A23
[1] 教示数据显示部
显示指定照相机的各照明方式的补正值数据。
[2] 教示手順显示部
配置有教示中使用的按钮。
照相机选择
用图像显示表示线路板识别照相机的按钮。
请选择进行教示的线路板识别照相机。
治具选择
请选择设置治具的模块。
[ 横梁退避动作 ] 按钮
将 XY 横梁移动到原点。
[ 治具设置确认 ] 按钮
确认治具设置的按钮。
[ 教示实行 ] 按钮
实行教示。
[ 横梁退避动作 ] 按钮
退避 XY 横梁。
界面展开
3OM-1602
1-36
第一章 5. 生产 ( 出厂 ) 调整
1103-003
[ 拆取治具确认 ] 按钮
确认治具拆取的按钮。
[ 保存 ] 按钮
保存教示结果。
[3]
[ 照明方式 ] 按钮
从以下项目选择照相机 1、照相机 2 的照明方式。
全体 : 进行环状照明、同轴的教示。
环状 : 进行环状照明的教示。
同轴 : 进行同轴照明的教示。
•

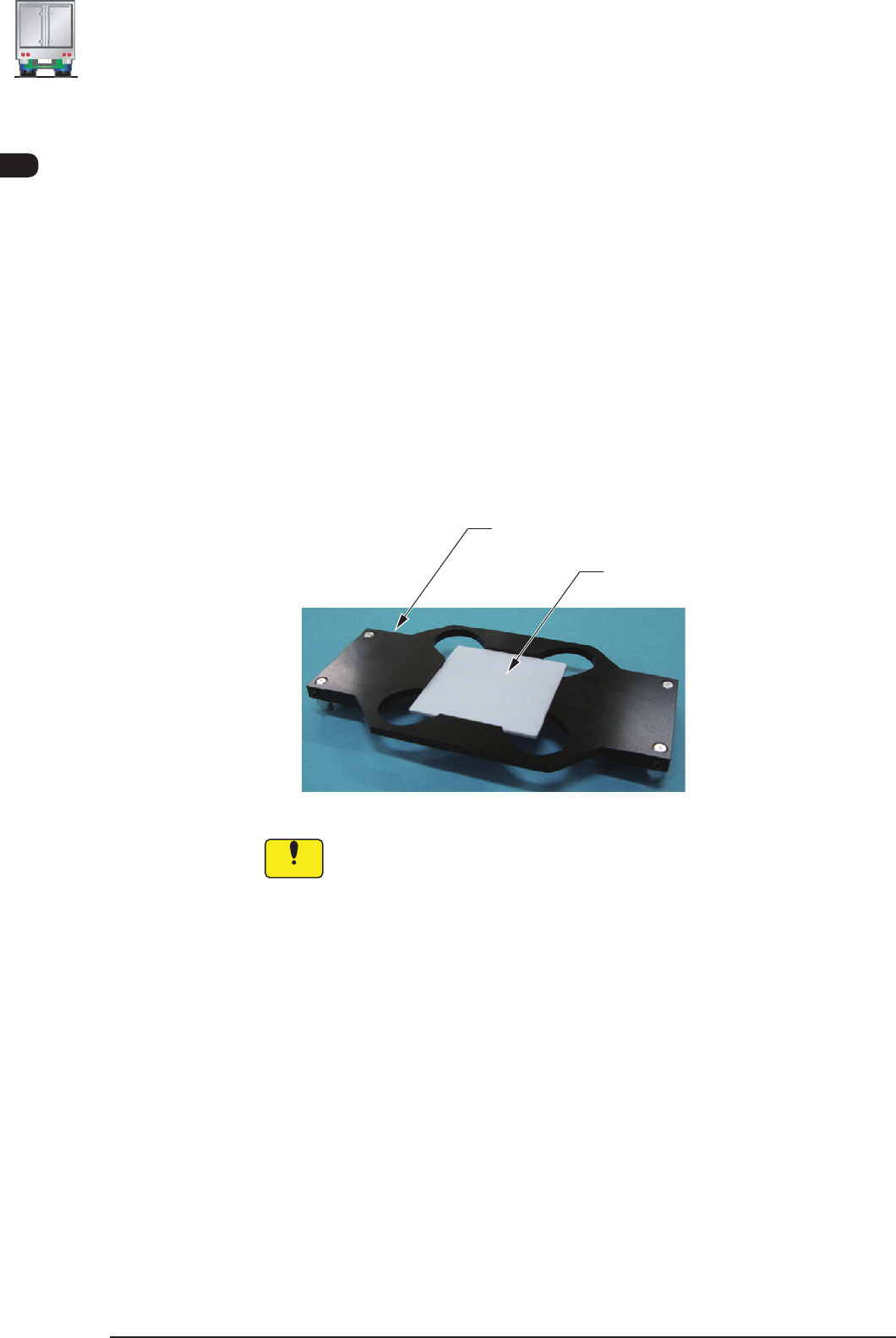

线路板识别照相机照明教示用治具
进行线路板识别照相机照明的教示时，使用如下治具元件。
请在实行教示前，组合教示用玻璃治具安装辅助用具，设置到线路板识别
照相机上，结束教示后拆卸。
教示用玻璃治具安装辅助用具1(JG-0287)
教示用玻璃治具(JG-0286)
F3A24
Notice
请正确设置教示用玻璃治具安装辅助用具，不要使其悬浮。
如果设置状态不良，就会损坏
安装头。
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-37
1201-003
•
教示的步骤
Note
请在进行教示前，按下
“
控制
”
菜单的 [ 全原点复位 ] 按钮，进行原点复
位。
Procedure
(1) 在
“
照相机选择
”
选择进行教示的照相机。
(2) 在
“
治具选择
”
选择设置治具的模块。
(3)
按下 [ 横梁退避动作 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。
Note
透明盖的锁定自动被解除。
(4) 打开透明盖，使教示用玻璃治具的白色面朝上，将线路板识别照明教
示用治具设置到线路板识别照相机上。
(5) 按下 [ 治具设置确认 ]。
(6)
关闭透明盖，按下主机装置的机盖锁定开关 ([ 机盖 READY] 按钮 )。
( 透明盖被锁定。)
(7) 按下 [ 教示实行 ] 按钮。
( 线路板识别照相机移动到线路板识别照明教示用治具上，进行照明的
教示。)
(8)
按下 [ 横梁退避动作 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。
Note
透明盖的锁定自动被解除。
(9) 打开相应模块的透明盖。
(10) 拆卸设置的线路板识别照明教示用治具。
Notice
如果不拆取照明教示用治具，就会损坏安装头。
(11) 关闭透明盖，按下机盖锁定开关 ([ 机盖 READY] 按钮 )。
(12) 按下 [ 拆取治具确认 ] 按钮。
(13)
按下 [ 保存 ] 按钮，保存教示结果。
