3OM-1602 2-36 第二章 2. 补正 ( 补正值 ) 数据 [4] 安装头回转 ( 旋转 ) 角度轴 以装置坐标为基准，调整安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 8、9 连接线的角度偏离。 以装置基准 XY 坐标系为基准，安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 8、9 的连接线往顺时针方向倾斜时，补正值数据的符号为 “ + ” 。 4 5 6 7 8 9 10 11 12 13 14 15 1 2 3 4 5 6 7…
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-35
[3] 安装头回转 ( 旋转 ) 中心
调整安装头旋转中心和线路板识别照相机中心的设计值的偏离。
Xm-Ym:装置基准坐标系
Xm(+)
Ym(+)
安装头旋转中心
线路板识别照相机中心
Pm.装置基准坐标原点
线路板识别照相机中心
安装头旋转中心
F3B29
1008-002
3OM-1602
2-36
第二章 2. 补正 ( 补正值 ) 数据

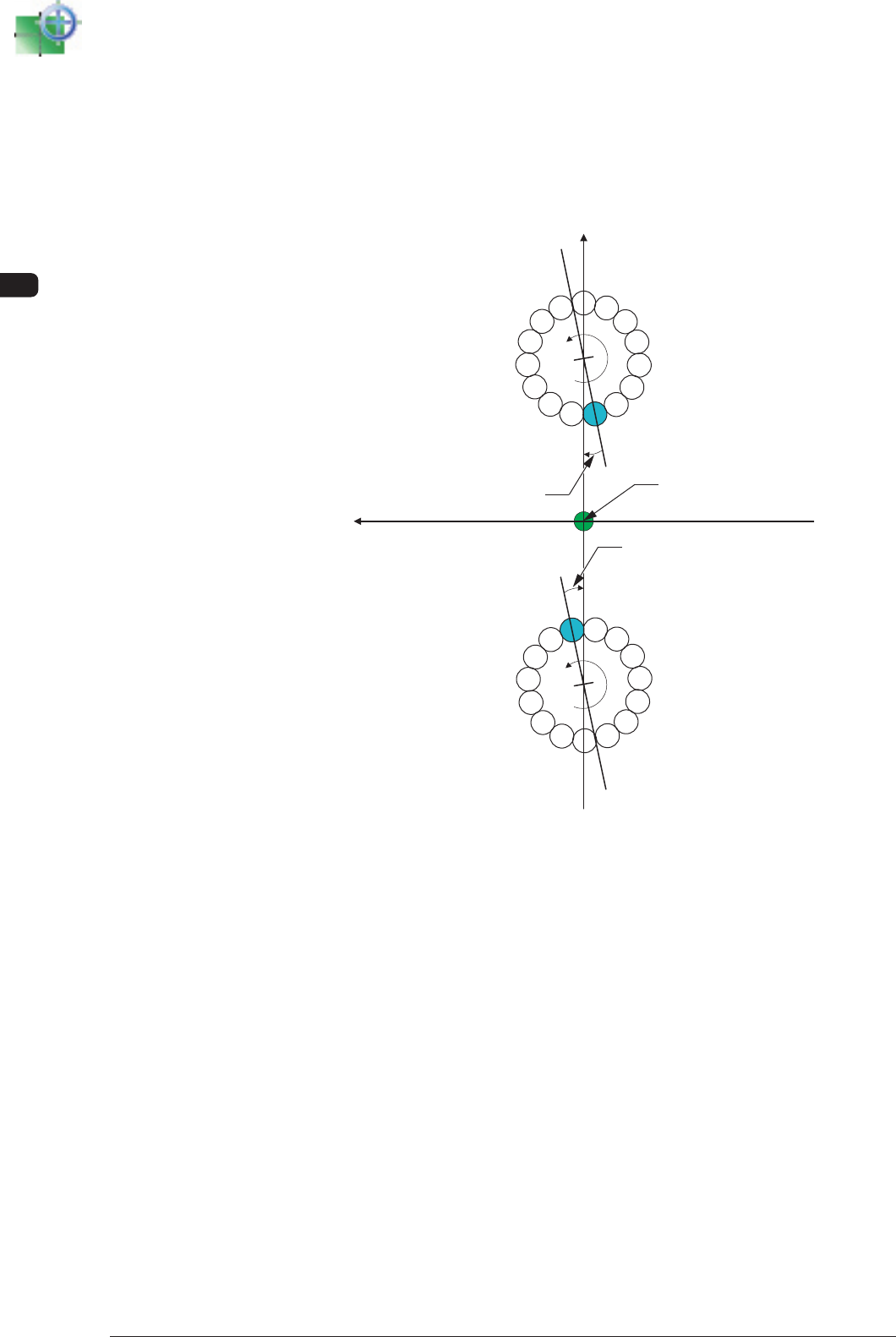

[4] 安装头回转 ( 旋转 ) 角度轴
以装置坐标为基准，调整安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 8、9
连接线的角度偏离。
以装置基准 XY 坐标系为基准，安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴
8、9 的连接线往顺时针方向倾斜时，补正值数据的符号为
“
+
”
。
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
DD马达Z相停止位置
DD马达Z相停止位置
DD (+)
DD (+)
安装头旋转角度补正值
安装头旋转角度补正值
Pm.装置基准坐标原点
F3B30
[5] NL 原点
NL 轴旋转时，为补正吸嘴上下机构和吸嘴轴偏离的补正值数据。
[6] 吸嘴选择轴
调整安装头旋转轴和吸嘴选择轴的角度偏离。
[7]
流量函 ( 阈 ) 值
用多功能安装头的流量传感器判别元件有无的数据。
1201-003
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-37

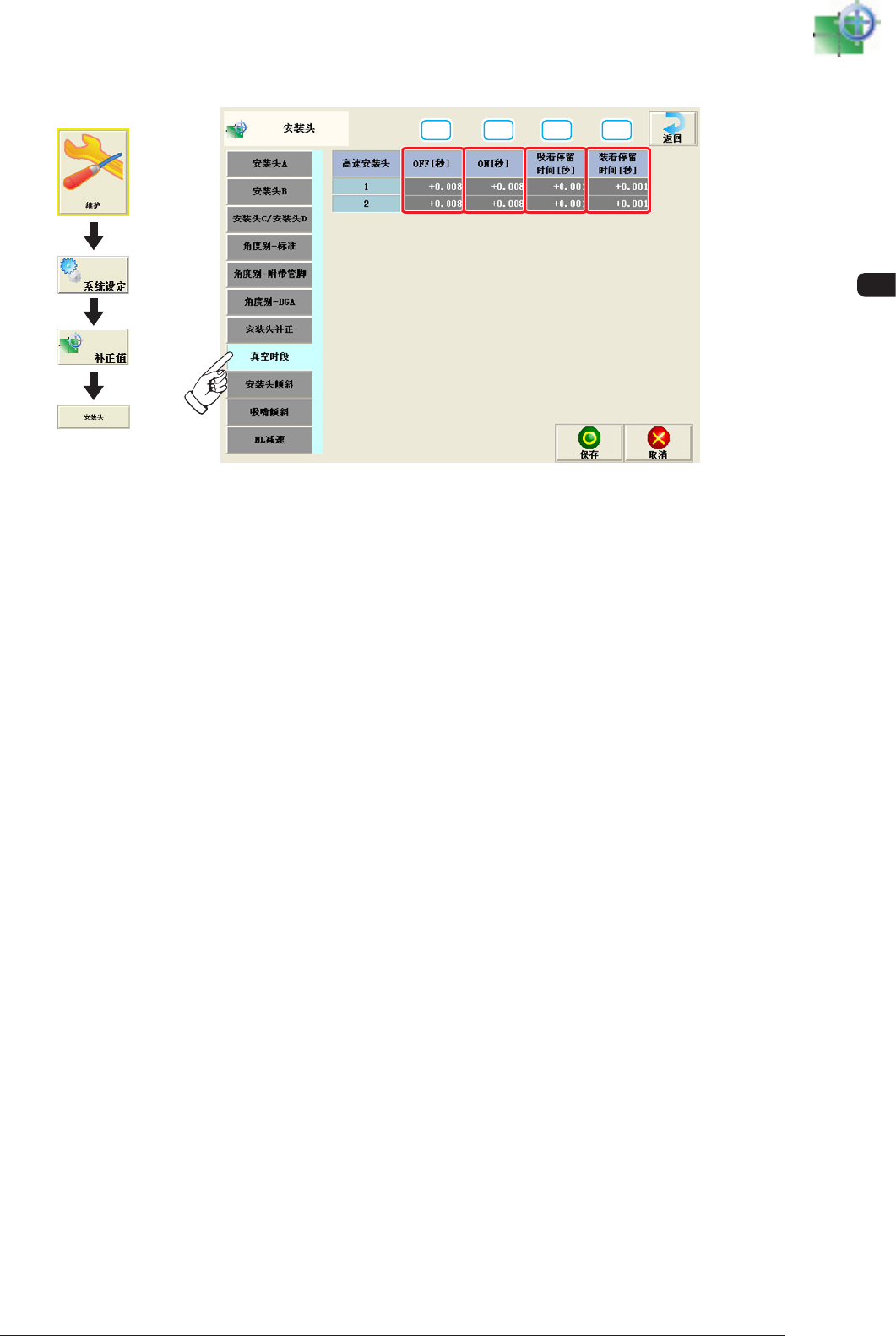

2.5.8 真空时段
[1] [2] [3] [4]
F3B31
[1] OFF[ 秒 ]
在贴装元件时的 NL 轴下降过程中，调整真空 OFF 的时序。真空时段
OFF 的设定值为零时，到达 NL 轴下至点前 10ms 真空 OFF。
真空时段 OFF 数据以到达 NL 轴下至点前 10ms 为基准，输入正值为真
空 OFF 延迟方向，输入负值为提前方向。
1201-004
