3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-5 2.1.1 支撑针 ( 支撑销 ) 上下 [1] F3B4 [1] BL[mm] BR[mm] 线路板定位动作时进行升降的支撑销上下轴的原点位置补正值。 该补正值输入 “ + ” ，将减少线路板定位动作时的上升冲程。 1201-002 界面展开
3OM-1602
2-4
第二章 2. 补正 ( 补正值 ) 数据
2.1 装置补正 ( 补正值 )
[1] [2]
[4][3]
[5]

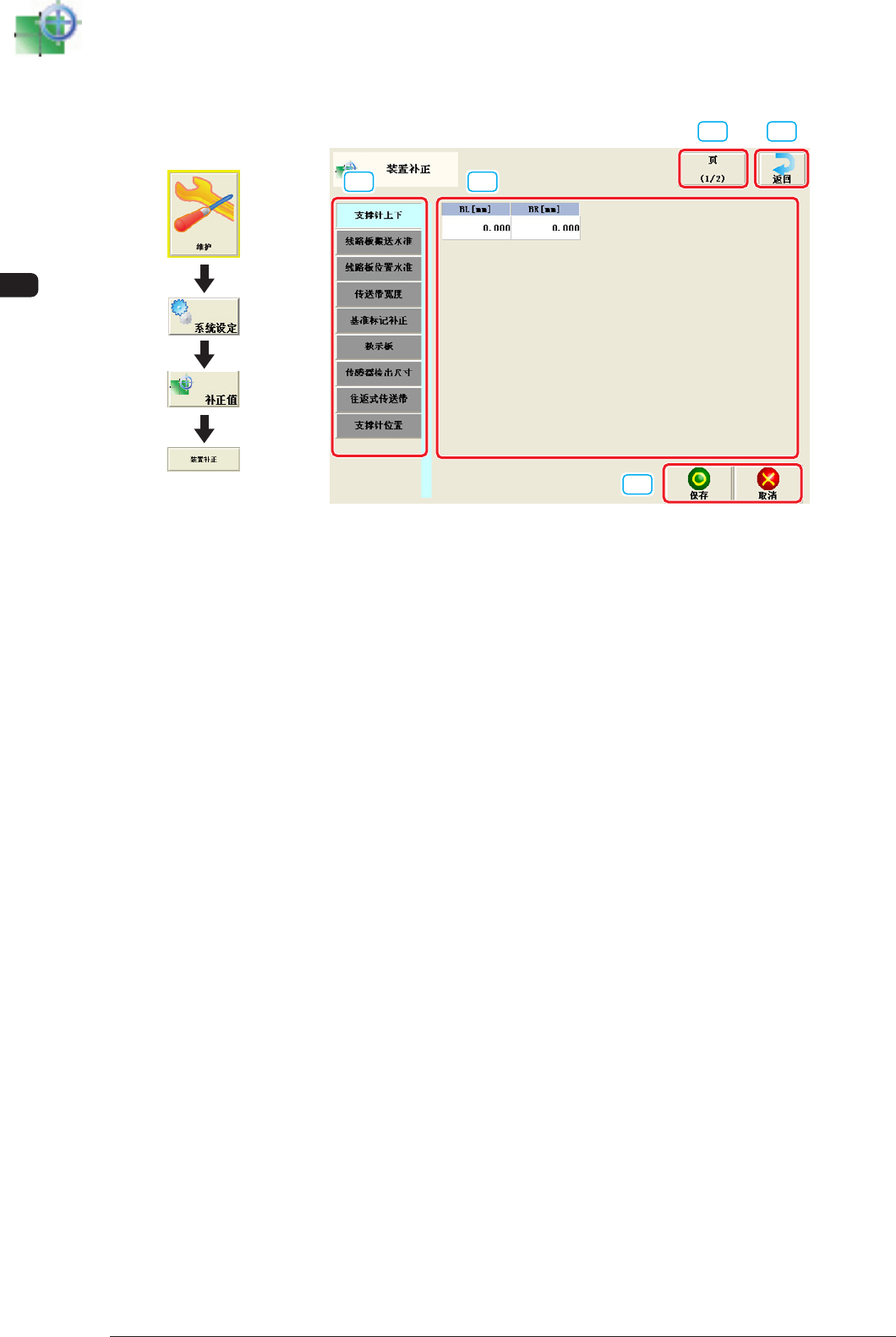

F3B3
[1] 补正值选择 Tab
显示选中的补正值数据。
[2] 补正值数据显示部
显示 [1] 中选中的补正值数据。
[3]
页切换按钮
切换补正值编辑界面的页。
[4] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[5]
[ 保存 ] 按钮
保存输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-5

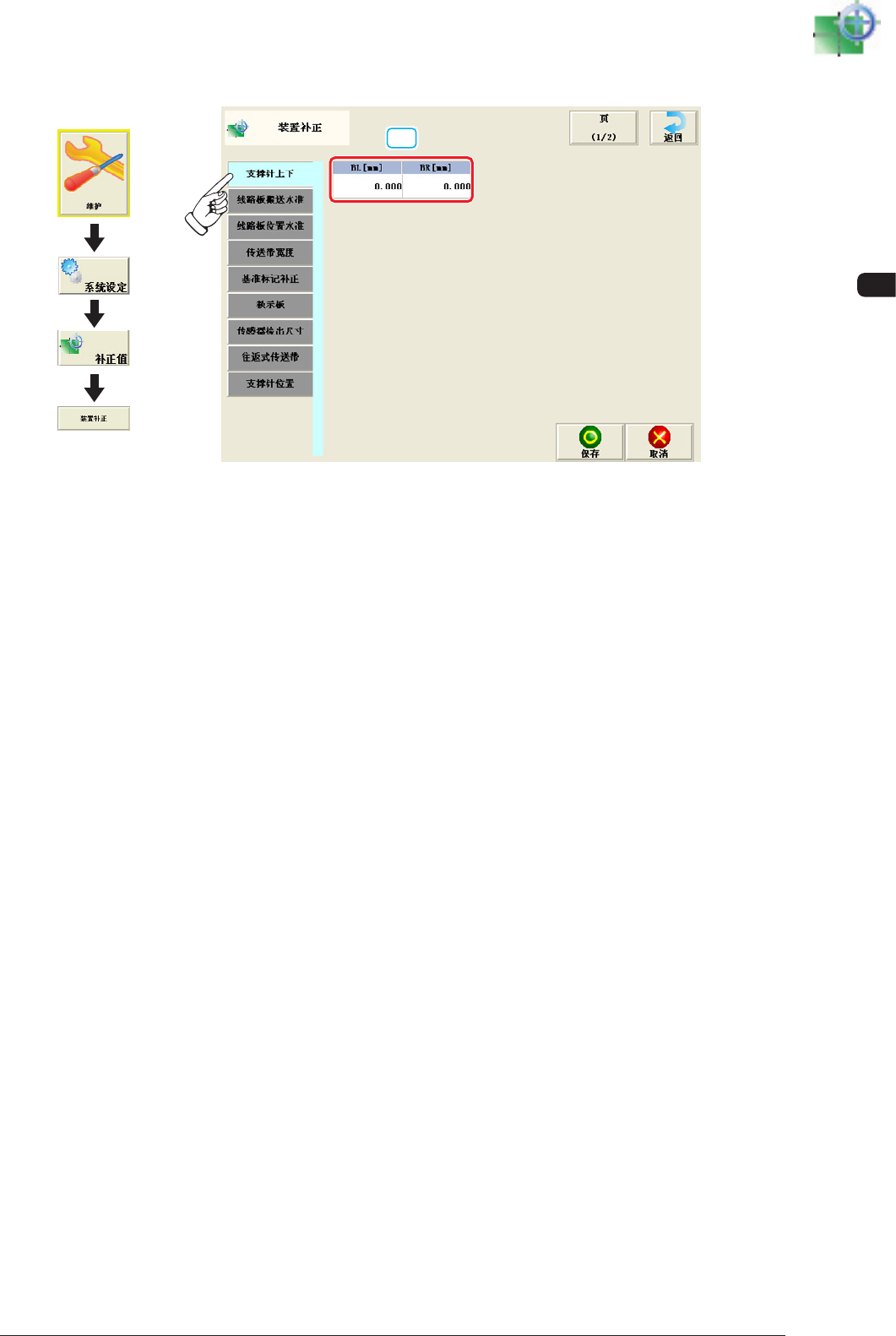

2.1.1 支撑针 ( 支撑销 ) 上下
[1]
F3B4
[1] BL[mm]
BR[mm]
线路板定位动作时进行升降的支撑销上下轴的原点位置补正值。
该补正值输入
“
+
”
，将减少线路板定位动作时的上升冲程。
1201-002
界面展开
3OM-1602
2-6
第二章 2. 补正 ( 补正值 ) 数据

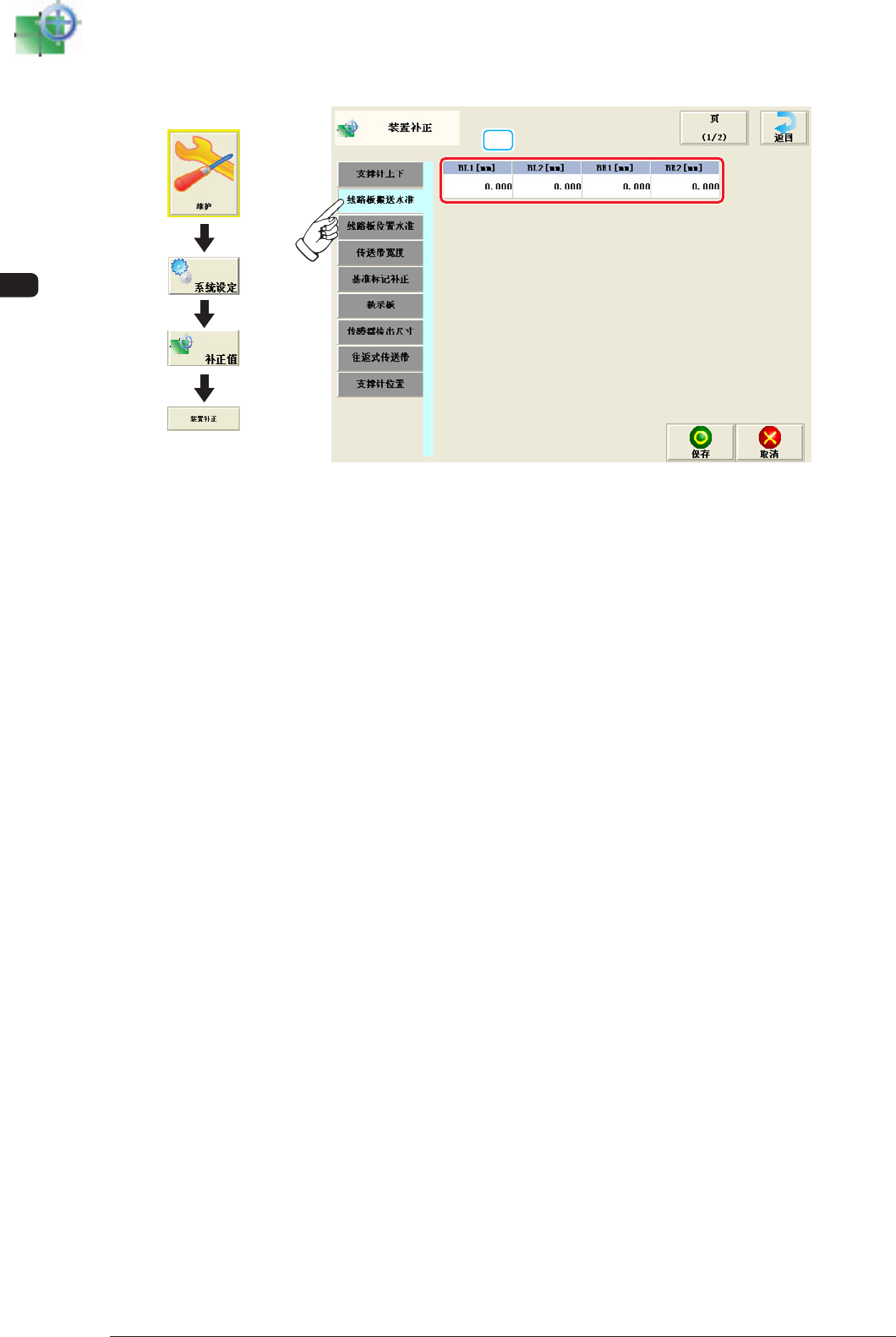

2.1.2 线路板搬送水准
[1]
F3B5
[1] BL1[mm]
BL2[mm]
BR1[mm]
BR2[mm]
为吸取对支撑销上下的线路板搬送位置定位偏离的数据。
1201-002
界面展开
