3OM-1602 2-14 第二章 2. 补正 ( 补正值 ) 数据 1201-001 2.1.10 基准标记 - 吸取 [1] [2] F3B13-1 [1] XY 减速率 [ 吸取位置 ] 0[%] ～ 45[%] 显示 XY 减速率。 [2] 安装头 1、2 X[mm]、Y[mm] 对从基准标记移动到吸取位置时 XY 减速率的安装头 X、Y 偏离进行补 正。 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-13
1201-003

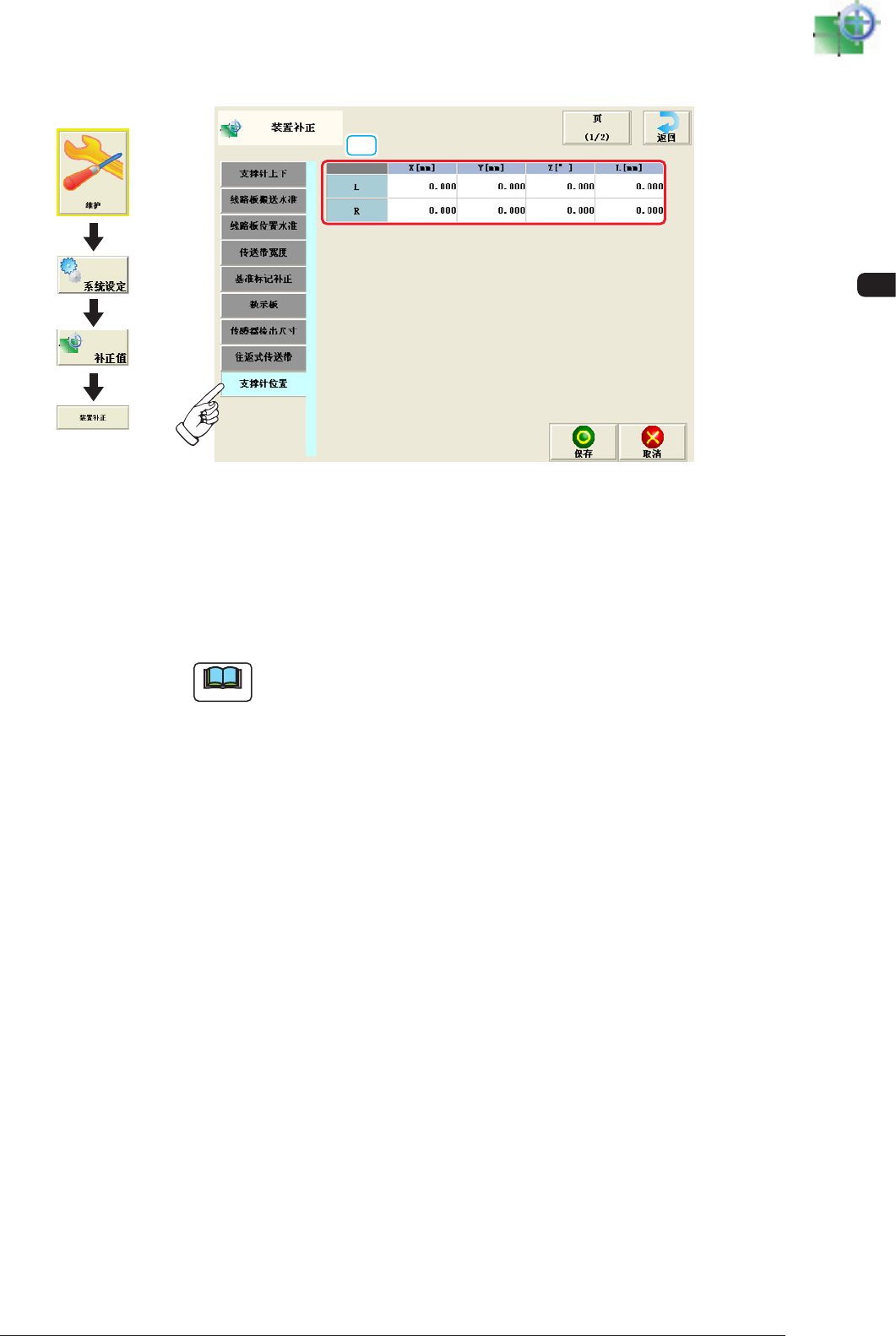

2.1.9 支撑针 ( 支撑销 ) 位置
[1]
F3B13
[1] L、R
X[mm]、Y[mm]、Z[
°
]、L[mm]
变换支撑销时补正的补正值数据。
本补正值在支撑销教示中自动算出。
Note
实施本教示时，需要专用的教示销。
界面展开
3OM-1602
2-14
第二章 2. 补正 ( 补正值 ) 数据
1201-001

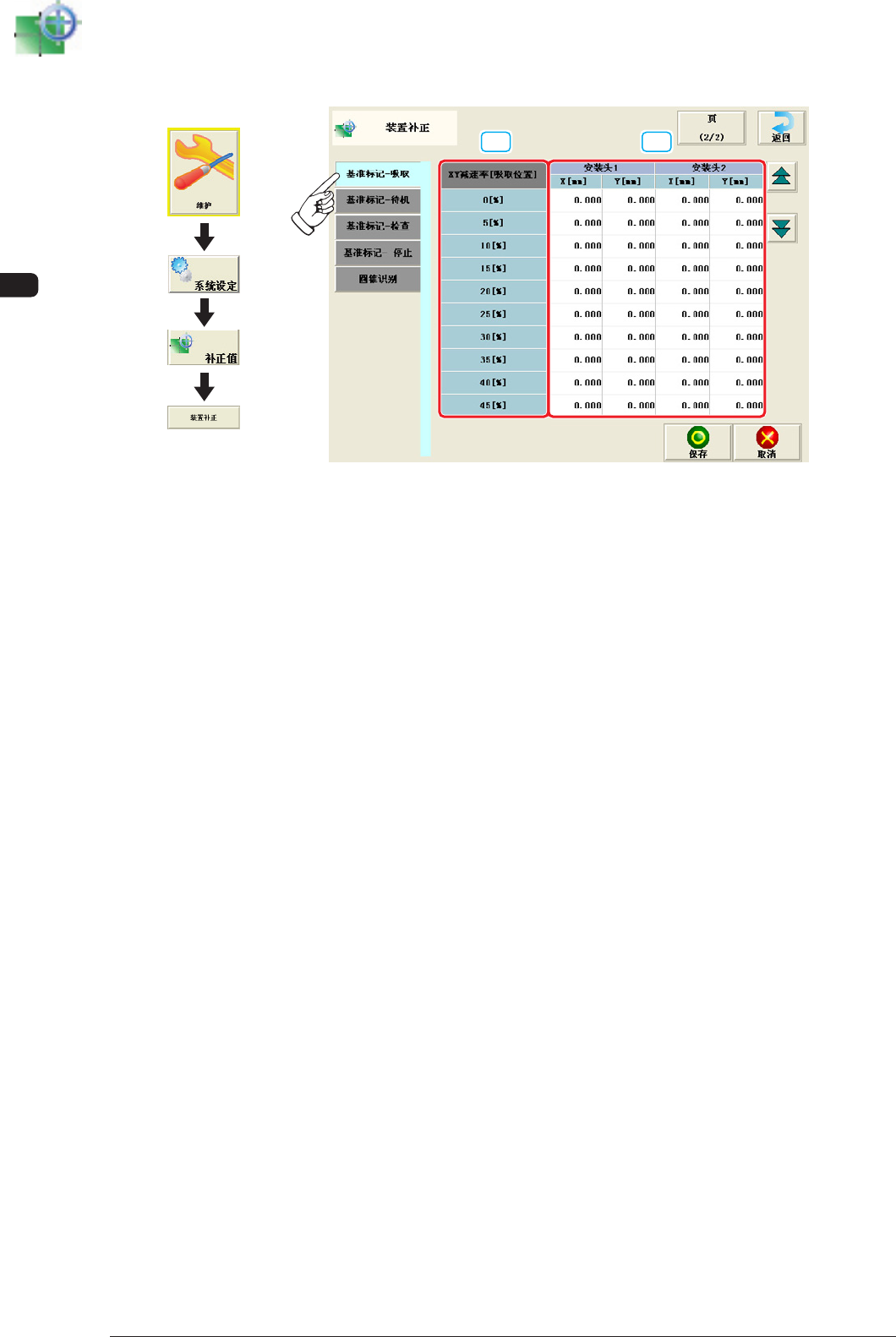

2.1.10 基准标记 - 吸取
[1] [2]
F3B13-1
[1] XY 减速率 [ 吸取位置 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2] 安装头 1、2
X[mm]、Y[mm]
对从基准标记移动到吸取位置时 XY 减速率的安装头 X、Y 偏离进行补
正。
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-15
1201-001
2.1.11 基准标记 - 待机
[1] [2]
F3B13-2
[1] XY 减速率 [ 识别待机 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2] 安装头 1、2
X[mm]、Y[mm]
对从基准标记移动到待机位置时 XY 减速率的安装头 X、Y 偏离进行补
正。
界面展开
