3OM-1602 2-2 第二章 2. 补正 ( 补正值 ) 数据 2. 补正 ( 补正值 ) 数据 F3B2 装置出厂时已调整、设定好，因此请不要随意变更。 1 103-003 界面展开 Notice
3OM-1602

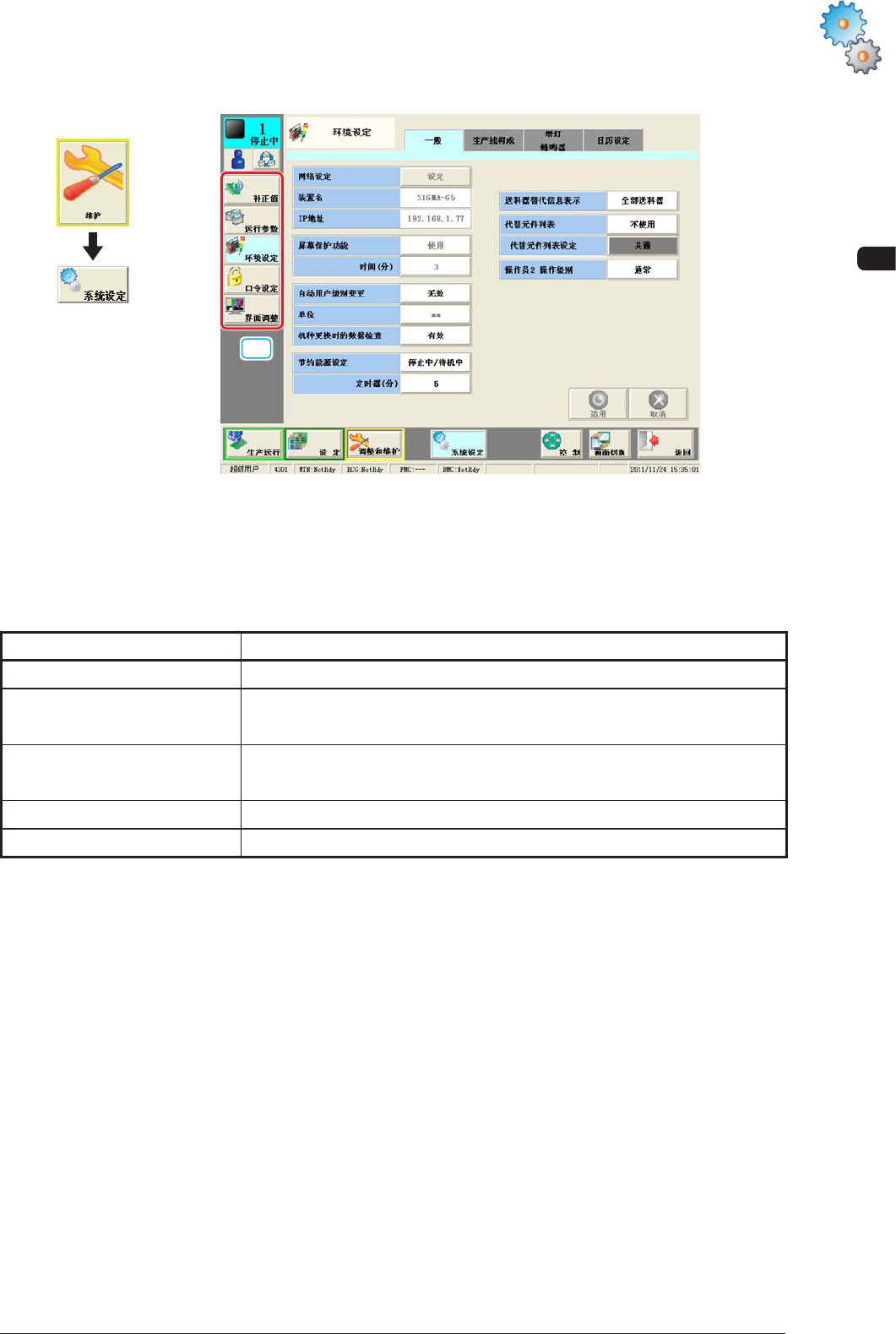

第二章 1. 系统设定菜单
2-11201-004
1. 系统设定菜单
[1]
F3B1
[1]
“
系统设定
”
主菜单栏
显示设定系统环境的操作界面，配置有以下按钮。
菜单按钮 内 容
补正值 设定有关装置运行的各单元部的位置调整和精度的补正值数据。
运行参数 设定装置生产、生产低下监视、生产导引等关于装置生产运行的
各种参数。
环境设定 进行屏幕保护功能的设定、单位的切换、生产运行中的数据编辑
有効 / 无效的设定。
口令设定 进行对应于用户使用权限的口令及权限范围的设定。
界面调整 进行界面调整。
T3B1
界面展开
3OM-1602
2-2

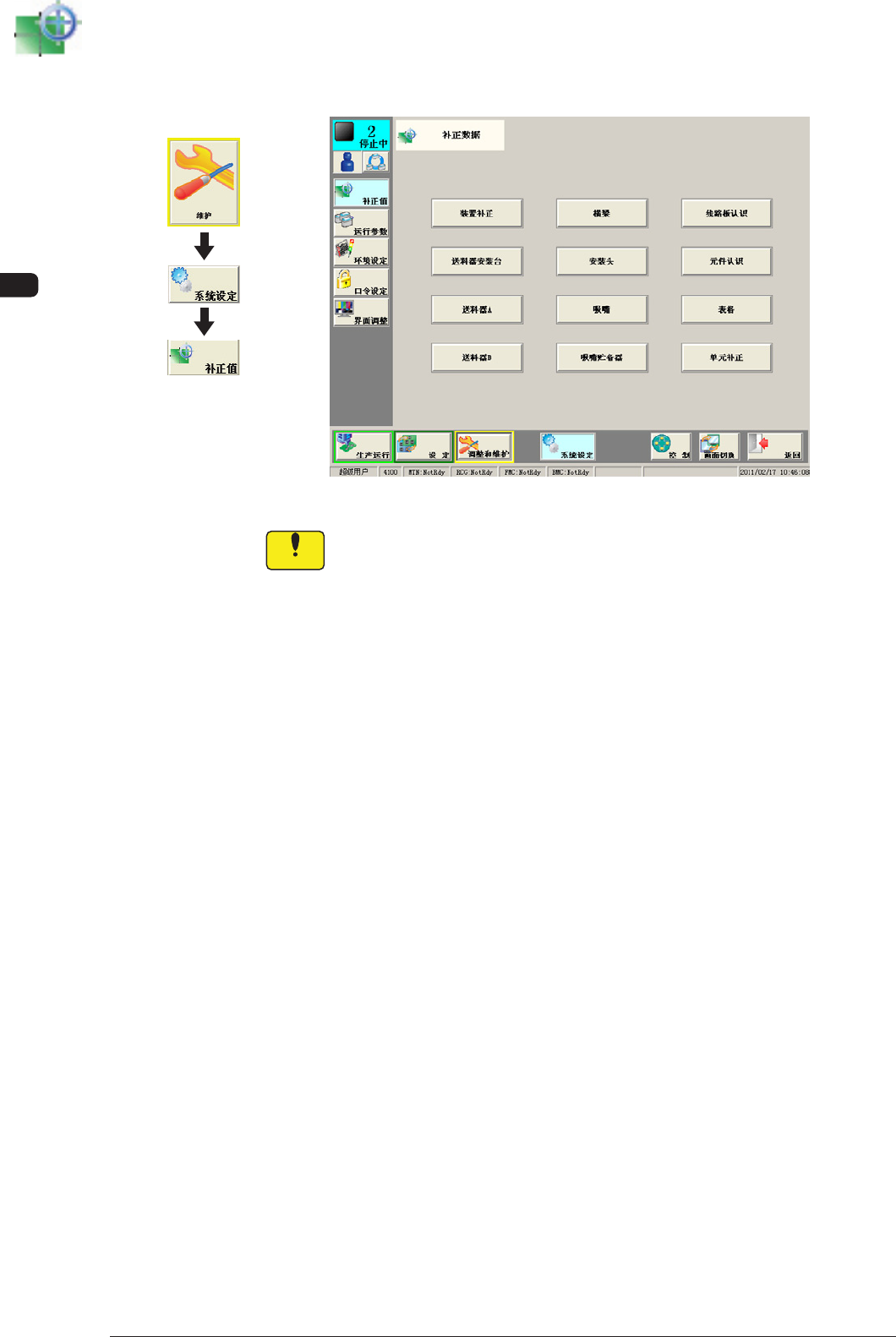

第二章 2. 补正 ( 补正值 ) 数据
2. 补正 ( 补正值 ) 数据
F3B2
装置出厂时已调整、设定好，因此请不要随意变更。
1103-003
界面展开
Notice
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-3
补正值数据分为以下界面，按下 Tab，便显示各选项卡。
Tab 内 容
装置补正 ( 补正值 ) 调整从线路板定位 XY 坐标看到的对 XY 横梁驱动 XY 标的设定尺寸的
位置偏离以及角度偏离。
送料器安装台 分别调整各送料器安装台设计值的偏离量。
送料器 A 用装置固有的补正值数据调整从线路板定位 XY 坐标看到的各送料器
编号的送料器对吸取位置及高度的设计尺寸的位置偏离。
送料器 B 补正设置的各送料器的偏差。
横梁 调整从贴装基准坐标系原点和安装头原点位置到线路板识别照相机中
心的设计尺寸的位置偏离及角度偏离。
安装头 进行因各安装头上下轴导轨的笔直偏离产生的装置位置偏离的补正、
线路板识别照相机扫描坐标中心与安装头旋转中心的距离设定用补正
值数据的设定。
吸嘴 设定各吸嘴高度和旋转中心的偏离、成为基准的主吸嘴测定值。
吸嘴贮备器 ( 储料器 ) 设定调整 ( 不可使用 ) 从线路板定位基准看到的吸嘴贮备器 ( 储料器 )
单元位置设计尺寸的位置偏离及 1-1 ～ 2-2 的地址 1 ～ 15 分别从线
路板定位基准看到的设计尺寸的位置偏离的补正值数据。
线路板认识 ( 识别 ) 设定调整线路板识别照相机的水平方向倾斜度的补正值数据。
元件认识 ( 识别 ) 设定调整装置基准坐标原点到元件识别照相机中心的设计尺寸位置偏
离的补正值数据。
表格 设定安装头 1 到安装头 2 从线路板定位基准到各栅格点移动了指定距
离时的指定距离的偏离量。
单元补正 使用多段供料器 ( 选项 ) 时使用。
详细内容请参照
“
第七卷 多段供料器
”
。
T3B2
1201-003
Reference
