3OM-1602 2-40 第二章 2. 补正 ( 补正值 ) 数据 2.5.10 吸嘴倾斜 [1] F3B34 [1] 安装头 1、2 θ X、 θ Y[ ° ] 根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。 1201-004 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-39

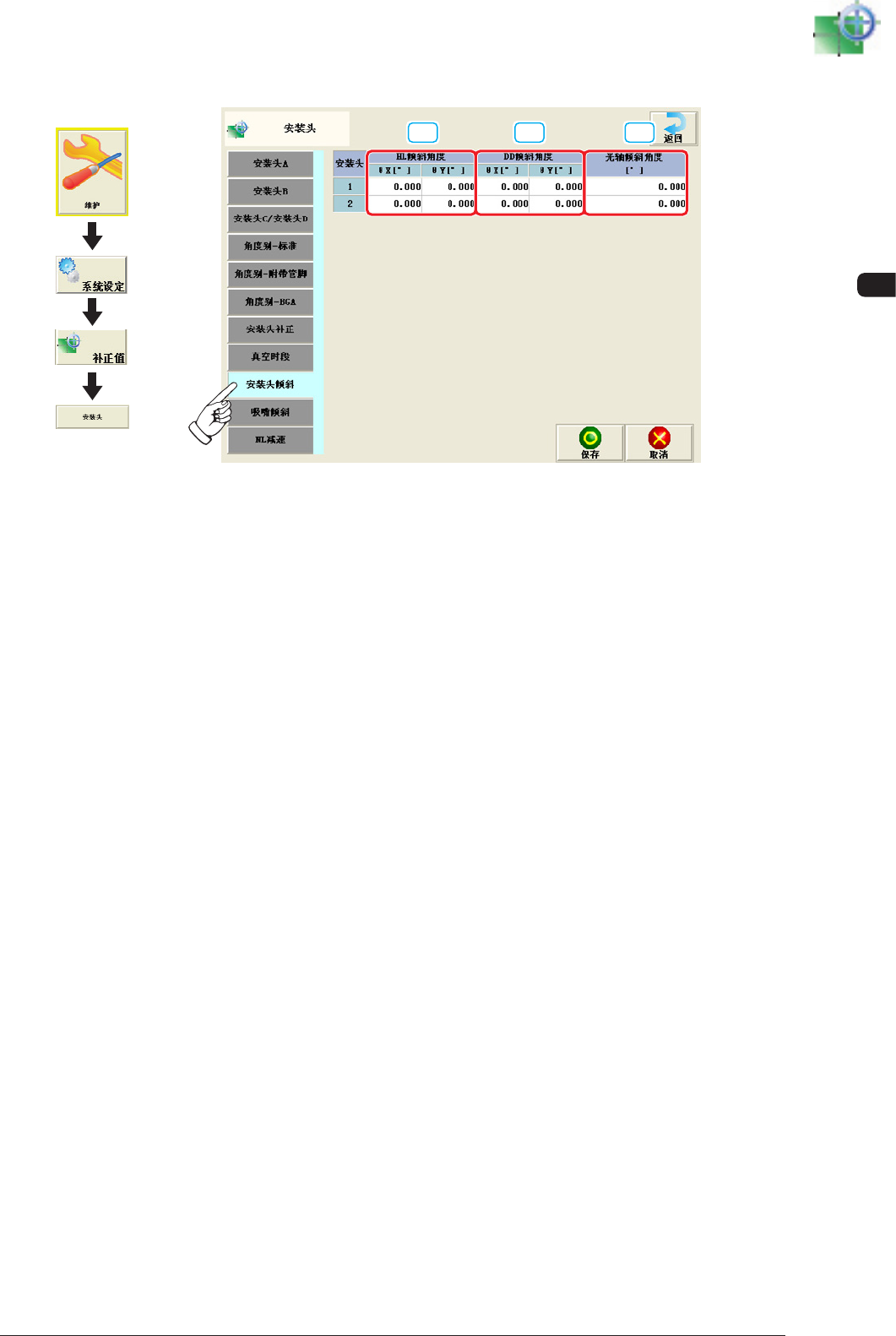

2.5.9 安装头倾斜
[1] [2] [3]
F3B33
[1] HL 倾斜角度
θ
X、
θ
Y[
°
]
根据 HL 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[2] DD 倾斜角度
θ
X、
θ
Y[
°
]
根据 DD 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[3]
光轴倾斜角度 [
°
]
补正元件识别照相机的画角。
1201-004
界面展开
3OM-1602
2-40
第二章 2. 补正 ( 补正值 ) 数据
2.5.10 吸嘴倾斜
[1]
F3B34
[1] 安装头 1、2
θ
X、
θ
Y[
°
]
根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。
1201-004
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-41

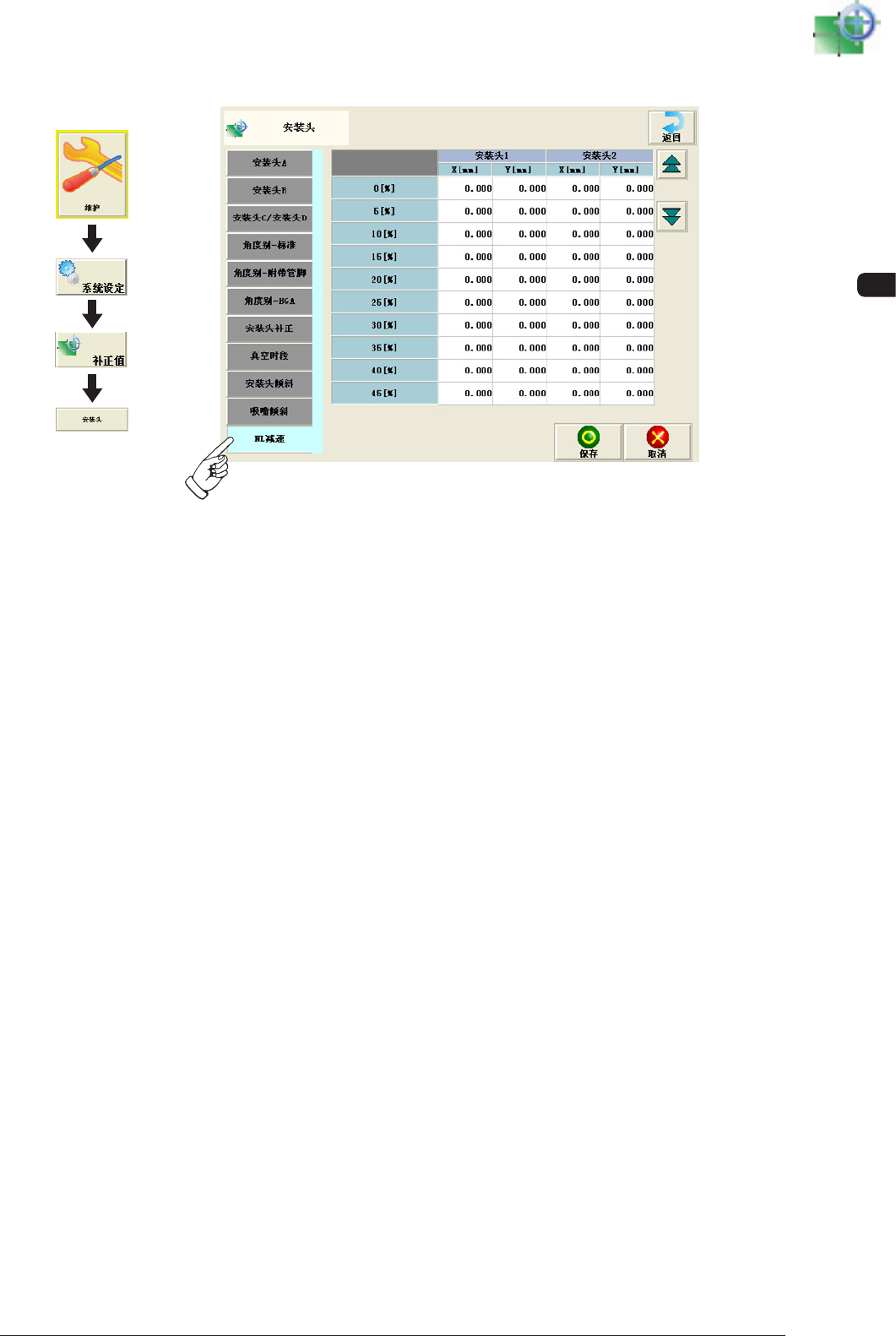

2.5.11 NL 减速
F3B34-1
1201-001
界面展开
