3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-39 2.5.9 安装头倾斜 [1] [2] [3] F3B33 [1] HL 倾斜角度 θ X、 θ Y[ ° ] 根据 HL 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。 [2] DD 倾斜角度 θ X、 θ Y[ ° ] 根据 DD 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。 [3] 光轴倾斜角度 [ ° ] 补正元件识别照相机的画角。 1201…
3OM-1602
2-38
第二章 2. 补正 ( 补正值 ) 数据
[2] ON[ 秒 ]
在元件吸取时的 NL 轴下降过程中，调整真空 ON 的时序。真空时段 ON
的设定值为零时，到达 NL 轴下至点前 10ms 真空 ON。
真空时段 ON 数据以到达 NL 轴下至点前 10ms 为基准，输入正值为真空
ON 延迟方向，输入负值为提前方向。

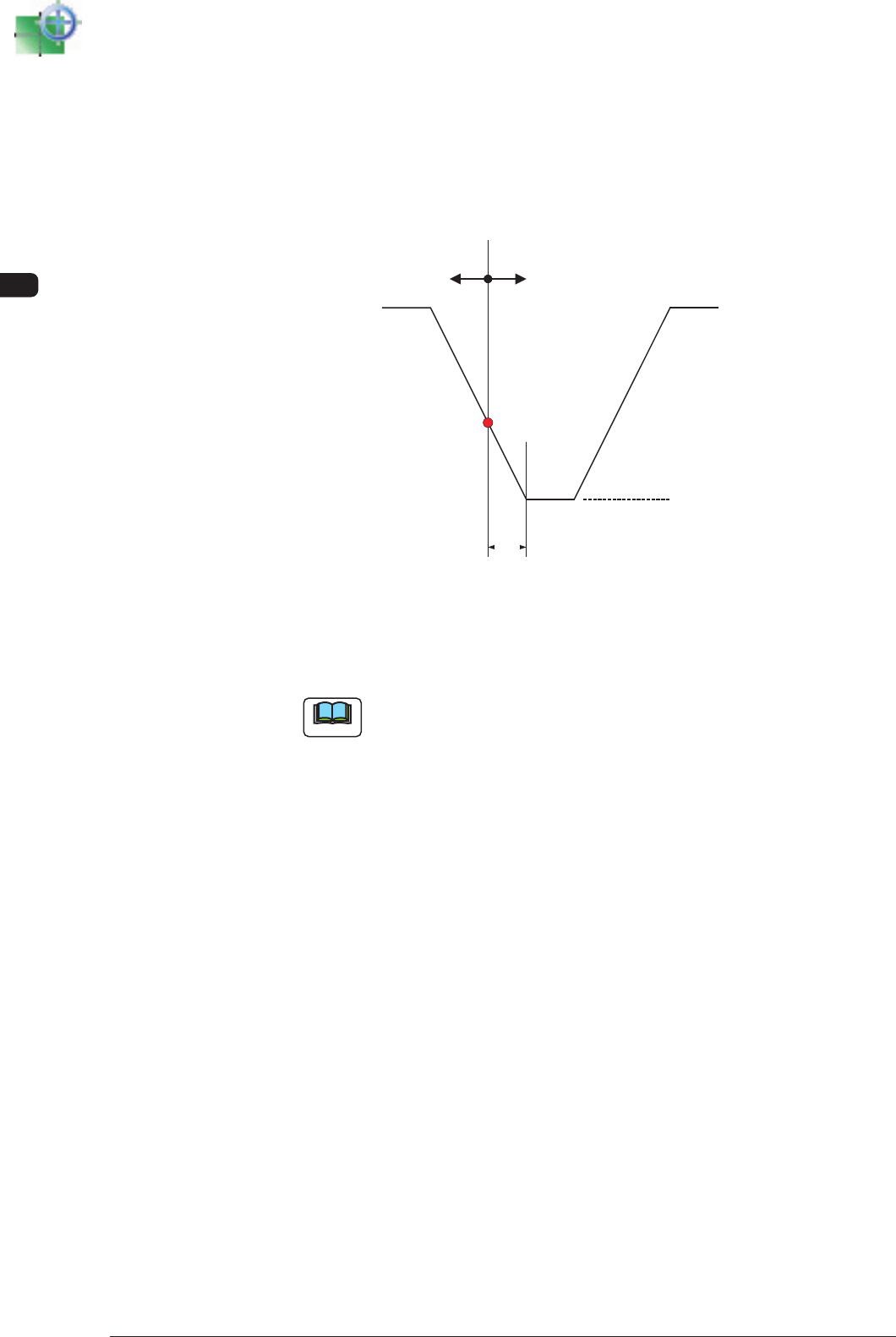

NL轴下至点
NL轴下降
10ms
(+)(-)
NL轴上升
真空ON/OFF时序基准
F3B32
[3] 吸着 ( 吸取 ) 停留时间 [ 秒 ]
设定吸取全部元件时，在吸嘴下限停的时间。
Note
在元件吸取面的影响或与吸嘴的协调性等方面吸取不稳定时使用。
[4] 装着 ( 贴装 ) 停留时间 [ 秒 ]
设定贴装全部元件时
，
在吸嘴下限停止的时间。
1008-002
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-39
2.5.9 安装头倾斜
[1] [2] [3]
F3B33
[1] HL 倾斜角度
θ
X、
θ
Y[
°
]
根据 HL 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[2] DD 倾斜角度
θ
X、
θ
Y[
°
]
根据 DD 轴的倾斜，补正 HL 轴下降时发生的 X、Y 偏离量。
[3]
光轴倾斜角度 [
°
]
补正元件识别照相机的画角。
1201-004
界面展开
3OM-1602
2-40
第二章 2. 补正 ( 补正值 ) 数据
2.5.10 吸嘴倾斜
[1]
F3B34
[1] 安装头 1、2
θ
X、
θ
Y[
°
]
根据吸嘴轴的倾斜、补正 NL 轴下降时发生的 X、Y 偏离量。
1201-004
界面展开
