第二章 3. 运行参数
•
设定 2
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]

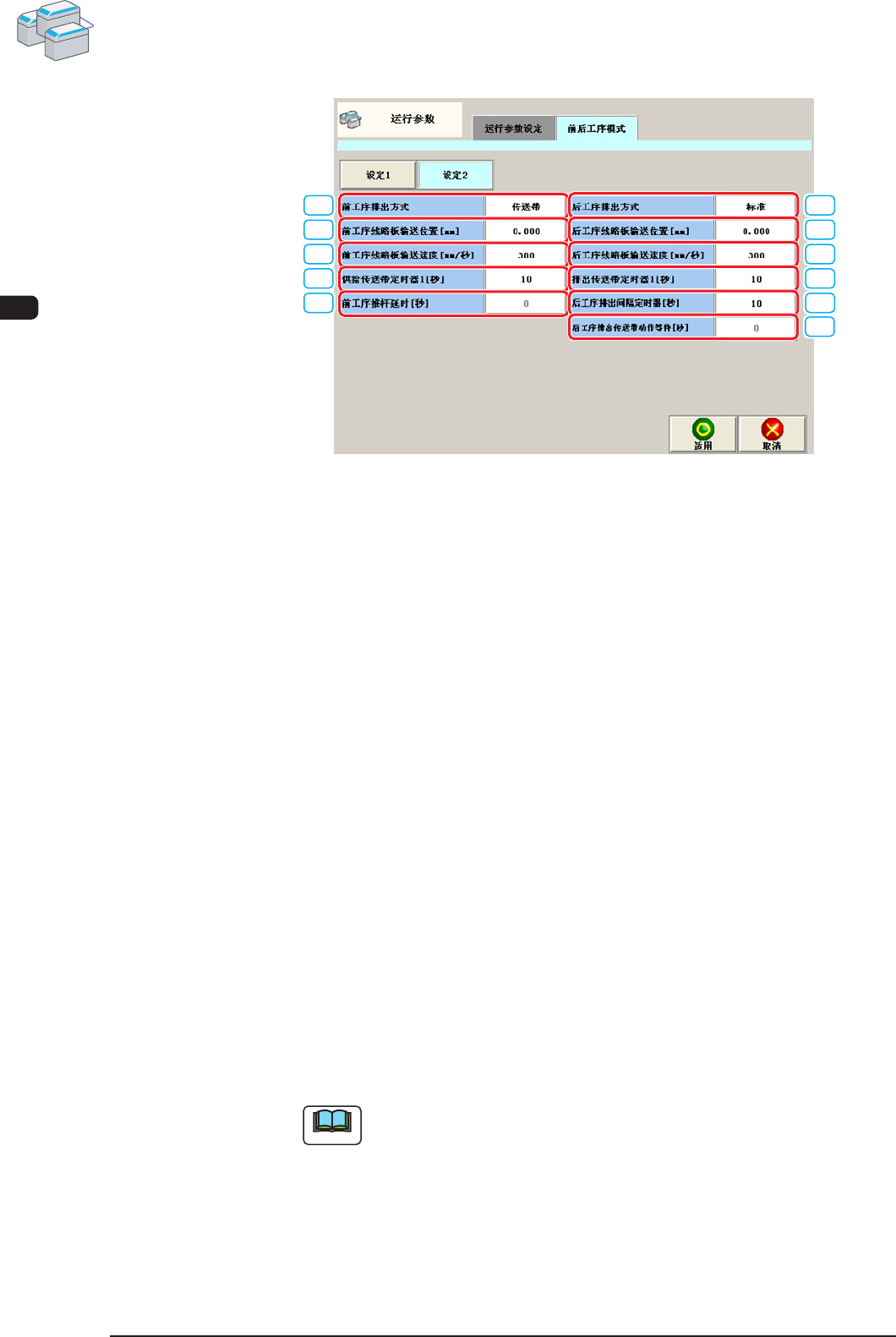

F3B63
[1] 前工序排出方式
配合前工序的线路板输出方式进行设定。
传送带
连动于通过传送带的线路板输送中的前工序工作运送信号，启动供给
传送带。
推杆
用推杆强制从前工序送到供给传送带顺序时的线路板输送对应方式。
SMEMA
进行 SMEMA 规格运送连接。
[2] 前工序线路板输送位置 [mm]
设定线路板输送位置。
[3] 前工序线路板输送速度 [mm/ 秒 ]
设定线路板的搬送速度。
•
初始值 :300[mm/ 秒 ]
[4]
供给传送带定时器 1[ 秒 ]
设定前工序与线路板授受中供给传送带的动作限制时间。
计算供给传送带的动作时间，使用在线路板的引挂异常的监视中。
Note
设定与前工序装置的线路板授受搬送时需要的时间上加算 2 秒钟的数
据。
1201-004
3OM-1602
第二章 3. 运行参数
2-75
[5] 前工序推杆延时 [ 秒 ]
前工序的排出方式设定为
“
推杆
”
的情况，设定从供给传送带的入口传
感器检出线路板到供给动作开始的等待时间。
[6] 后工序排出方式
设定与后工序装置的线路板输送。
标准
后工序装置与本公司生产的装置连接时，请设定为
“
标准
”
。
传送带输送线路板，以后工序的工作要求信号 ON 为条件，工作运送信
号为 ON 后输出线路板。
线路板输出动作开始后，在所定时间内工作要求信号没有 OFF 时，会
异常停止。
间隔
以后工序的工作要求信号 ON 为条件，输出线路板。
经过所定时间 ( 排出传送带定时 1 设定的时间 ) 后，停止传送带。
传送带停止后，经过 [ 排出时间间隔 ] 中设定的时间后，具备输出条
件就开始输出动作。
Note
不进行异常检出。
SMEMA
进行 SMEMA 规格的运送连接。
[7] 后工序线路板输送位置 [mm]
设定线路板输送位置。
[8] 后工序线路板输送速度 [mm/ 秒 ]
设定线路板搬送速度。
•
初期値 :300[mm/ 秒 ]
Note
在标准以外使用后工序的排出方式，后工序的线路板搬送速度慢时，
请将搬送速度对齐到后工序侧。
[9] 排出传送带定时器 1[ 秒 ]
设定后工序与线路板授受中排出传送带的动作限制时间。
Note
设定与后工序装置的线路板授受搬送时需要的时间上加算 2 秒钟的数
据。
[10] 后工序排出间隔定时器 [ 秒 ]
请在向后工序的排出方式设定为
“
间隔
”
时，希望确保排出间隔时设定。
[11] 后工序排出传送带动作等待 [ 秒 ]
设定
“
[6] 后工序排出方式
”
设定为
“
SMEMA
”
时的排出传送带的动作等
待时间。
1103-003
3OM-1602
2-76
第二章 4. 环境设定
4.
环境设定
4.1 一 般
[1]
[2]
[3]
[5]
[4]
[6]
[7]
[8]
[9]
F3B64
[1] 网络设定
[ 设定 ] 按钮
显示
“
网络设定
”
界面。
F3B64-1
[ 装置名 ] 按钮
设定在网络上识别的装置名。
IP 地址
设定网络中使用的 IP 地址和子网掩码。
