3OM-1602 1-4 第一章 3. 单元交换 1 103-003 3. 单元交换 进行装置的单元交换。 [1] [2] [3] [4] [5] [6] [7] [2] [3] [4] [5] F3A5 [1] 单元图像按钮 配置有各单元的图像按钮，按下交换单元按钮，便切换 “ 单元操作按 钮 ” 。 [2] 安装头单元按钮 Reference 详细内容请参照 “ 第一章 3.1 安装头单元 ” 章节。 [3] 吸嘴储料器按钮 Ref…
3OM-1602
第一章 2. 维护菜单
1-3

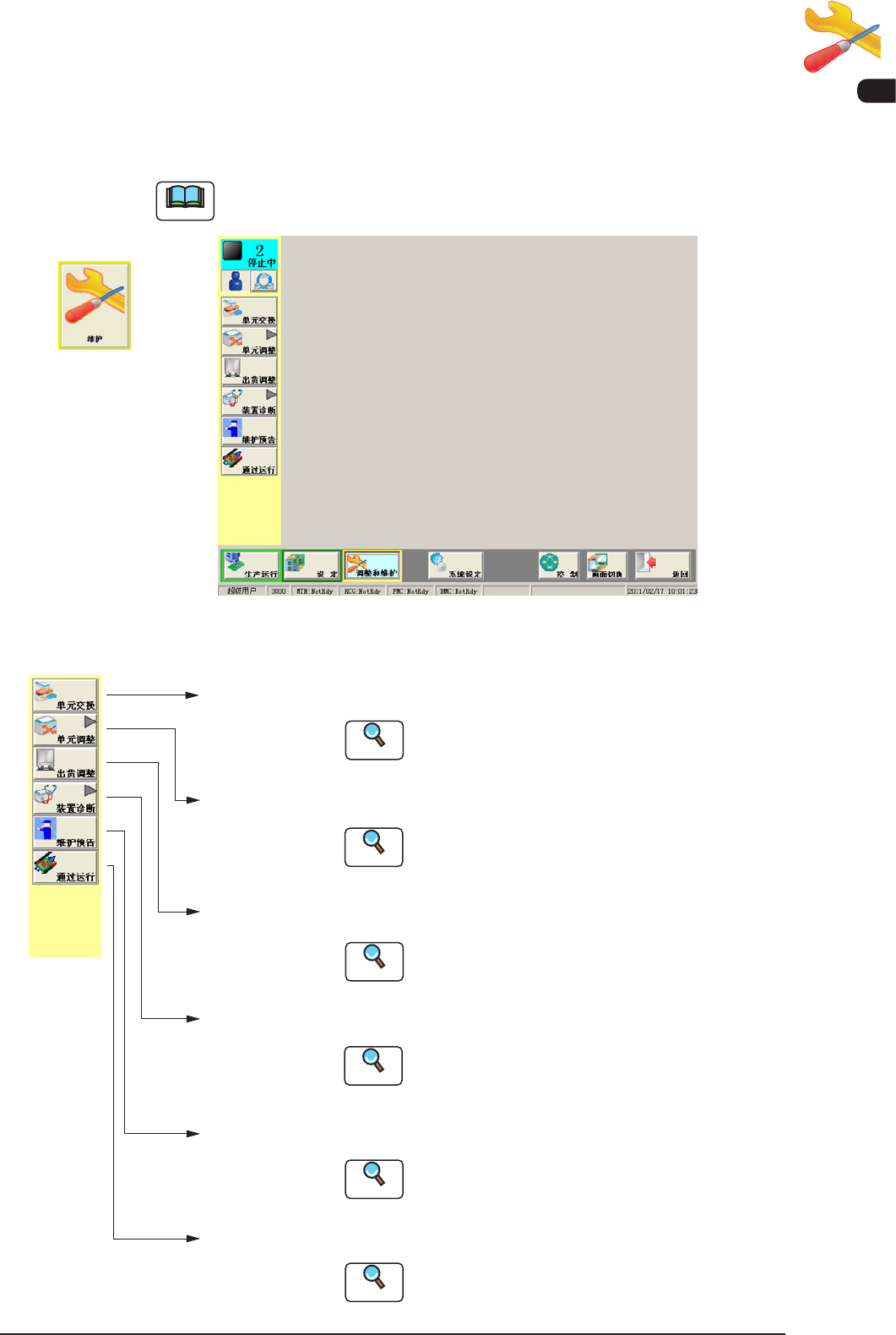

2. 维护菜单
进行装置的调整或动作确认、教示等。
在桌面上按下 [ 维护 ] 按钮登录，便显示
“
维护
”
界面。
Note
根据用户权限，显示的界面有所不同。
F3A3
为显示实行装置维护各功能的操作界面，配置有 [ 维护 ] 主菜单按钮。
[单元交换]
按钮
显示“单元交换”界面。
显示“单元调整”子菜单。
请参照“第一章 4. 单元调整”章节。
请参照“第一章 3. 单元交换”章节。
显示“生产调整”界面。
请参照“第一章 5. 生产(出厂)调整”章节。
显示“装置诊断”子菜单。
请参照“第一章 6. 装置诊断”章节。
[单元调整]
按钮
[出货调整]
按钮
[装置诊断]
按钮
:
显示“维护预告”界面。
请参照“第一章 7. 维护预告”章节。
[维护预告]
按钮
:
:
:
:
Reference
Reference
Reference
Reference
Reference
显示“通过运行”界面。
请参照“第一章 8. 通过运行(紧急用)”章节。
[通过运行]
按钮
:
Reference
F3A4
1201-004
界面展开
3OM-1602
1-4
第一章 3. 单元交换
1103-003

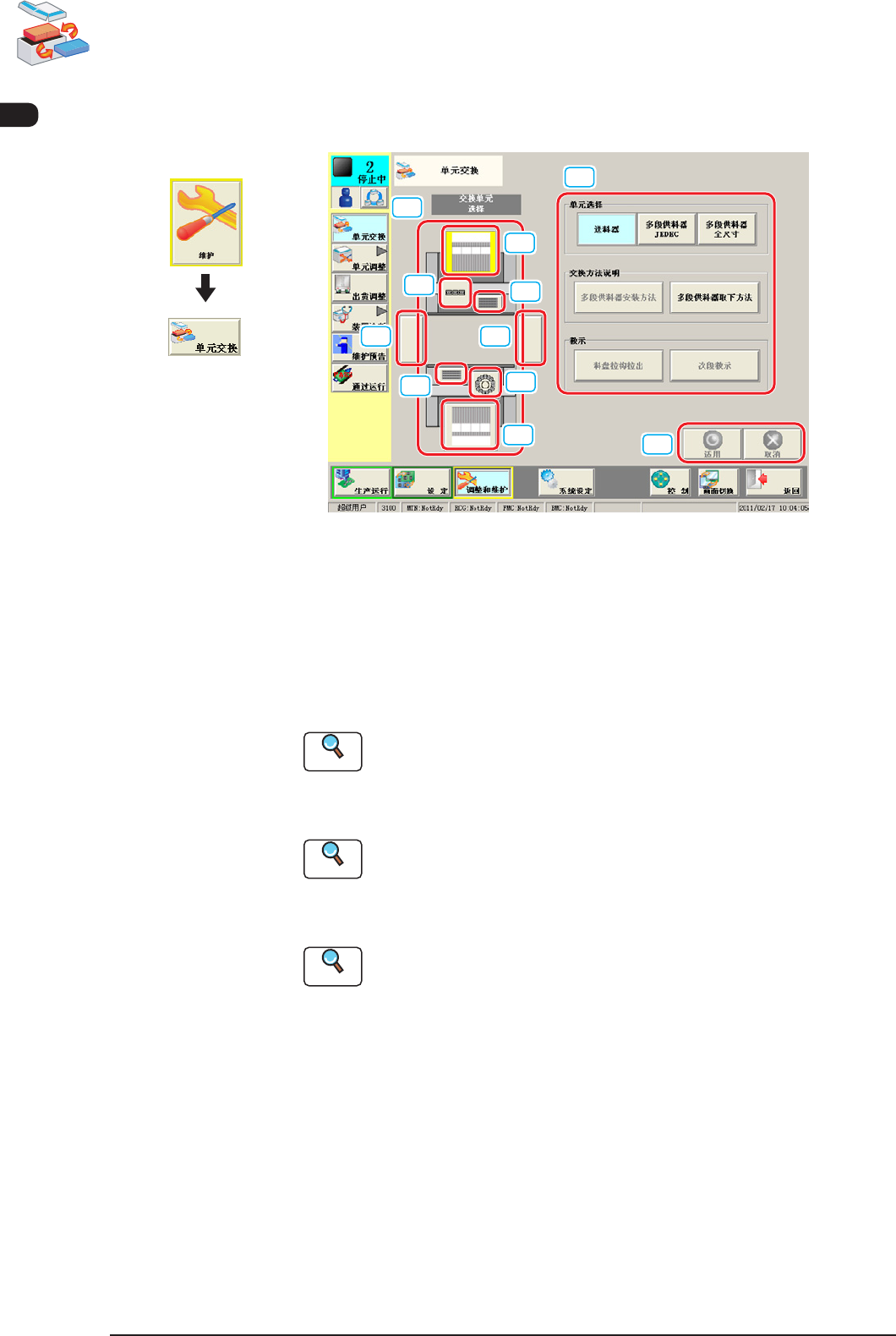

3. 单元交换
进行装置的单元交换。
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[2]
[3]
[4]
[5]
F3A5
[1] 单元图像按钮
配置有各单元的图像按钮，按下交换单元按钮，便切换
“
单元操作按
钮
”
。
[2] 安装头单元按钮
Reference
详细内容请参照
“
第一章 3.1 安装头单元
”
章节。
[3] 吸嘴储料器按钮
Reference
详细内容请参照
“
第一章 3.2 吸嘴储料器
”
章节。
[4] 送料器单元按钮
Reference
详细内容请参照
“
第一章 3.3 送料器单元
”
章节。
[5] 传送带按钮
此按钮为选项。
[6] 单元操作按钮
显示用单元图像按钮选择的单元操作按钮。
根据所选单元切换显示。
[7]
共通按钮
[ 适用 ] 按钮 : 适用变更后的单元。
[ 取消 ] 按钮 : 取消选择的单元，返回到变更前。
界面展开
3OM-1602
第一章 3. 单元交换
1-5
1201-004

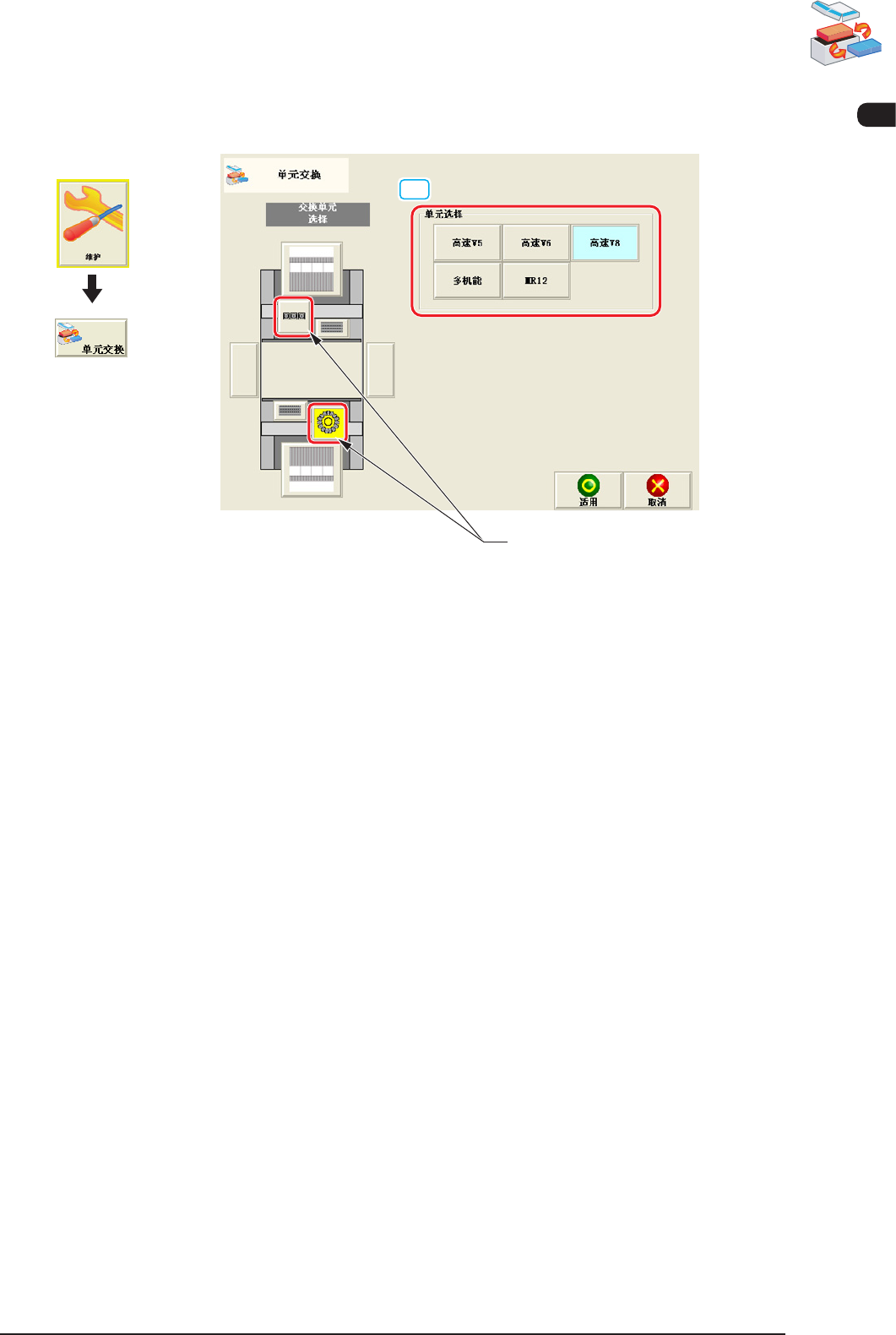

3.1 安装头单元
按下安装头单元按钮，便显示以下界面。
[1]
安装头单元按钮
F3A6
[1] 单元选择
[ 高速 V5] 按钮 : 切换到高速安装头 (GS-HH100)。
[ 高速 V6] 按钮 : 切换到高速安装头 (GS-HH150)。
[ 高速 V8] 按钮 : 切换到高速安装头 (GS-HH160)。
[ 多机能 ( 多功能 )] 按钮 : 切换到多功能安装头 (GS-HM100)。
[MR12] 按钮 : 切换到 MR12 安装头 (GS-HS100)。
界面展开
