3OM-1602
第二章 3. 运行参数
2-67

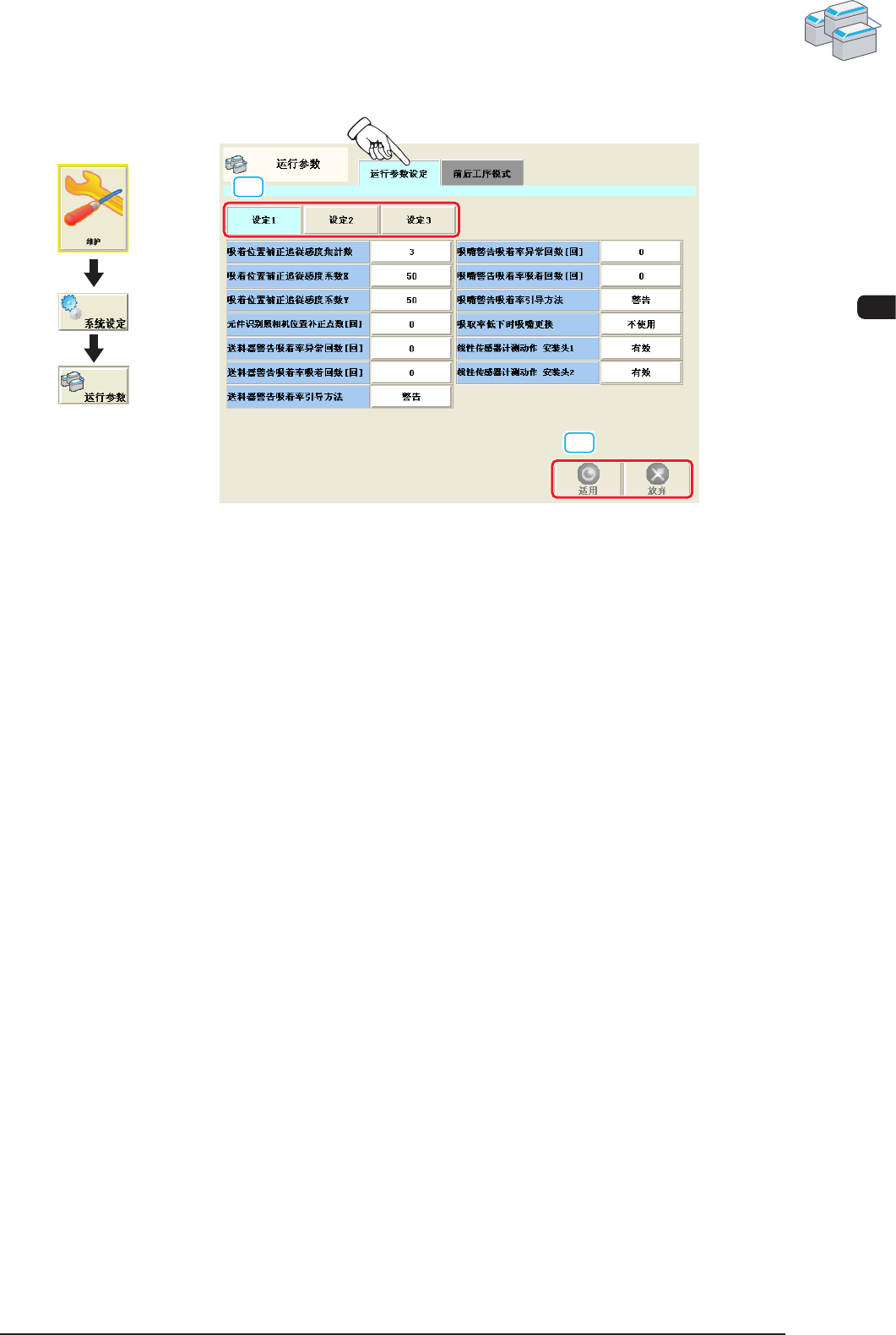

3.1 运行参数设定
[1]
[2]
F3B59
[1] 设定切换按钮
进行设定 1、设定 2 及设定 3 的切换。
[2] [ 适用 ] 按钮
适用输入的数据。
[ 放弃 ( 取消 )] 按钮
取消输入的数据，恢复保存的数据。
1201-004
界面展开
3OM-1602
2-68
第二章 3. 运行参数
•

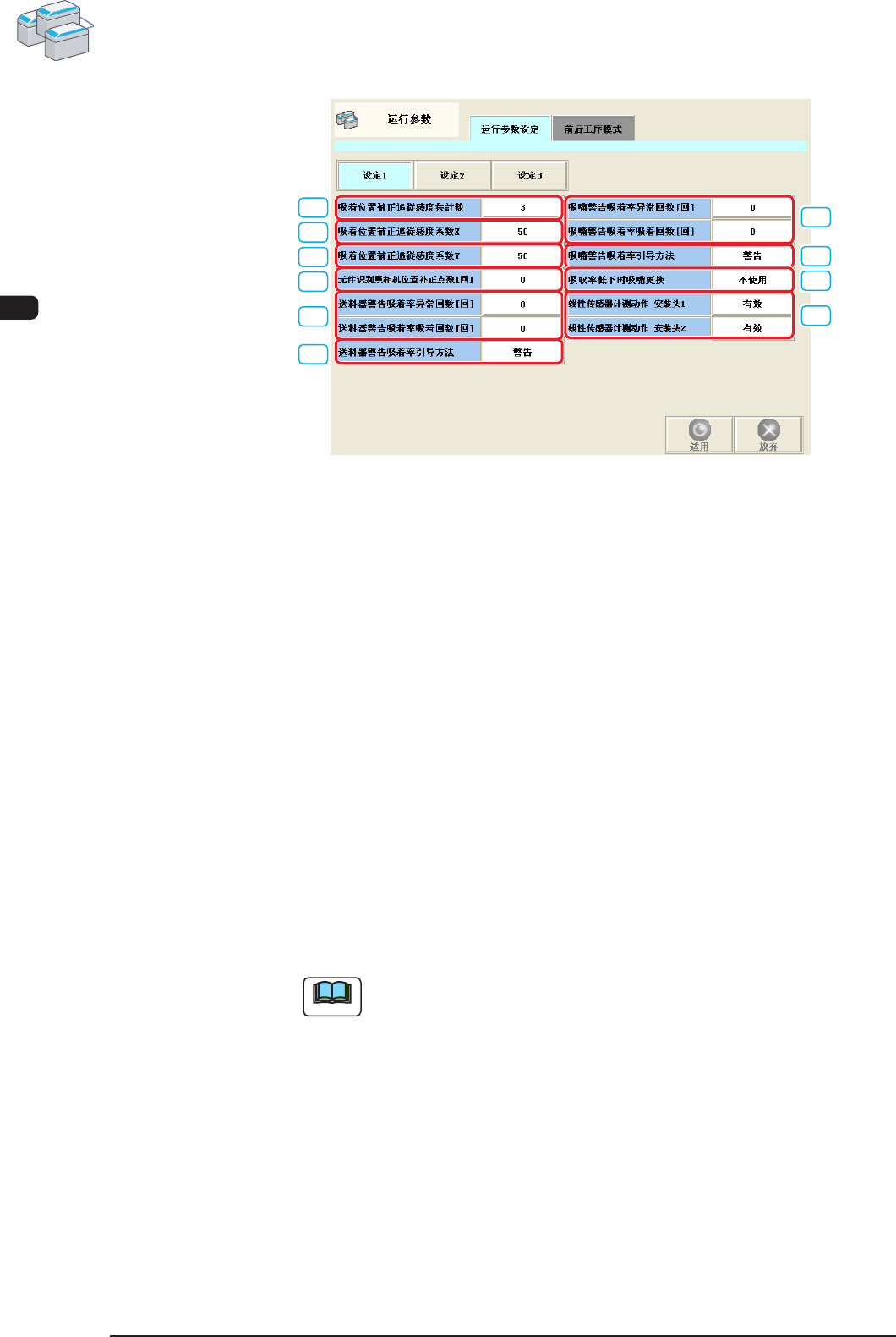

设定 1
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[10]
[9]
F3B60
[1] 吸着位置補正追従感度集計数 ( 吸取位置补正追踪敏感度合计数 )
设定更新变更时的合计样品数。
[2] 吸着位置補正追従感度系数 X
设定 X 方向偏离量平均值的反馈系数。
设定值 : 10 ～ 90
[3]
吸着位置補正追従感度系数 Y
设定 Y 方向偏离量平均值的反馈系数。
设定值 : 10 ～ 90
[4] 元件识别照相机位置补正点数 [ 回 ]
按数值显示
“
数字键输入
”
编辑界面，输入以下数值。
“
0
”
: 不能进行各个贴装点数的自动补正。
“
1
”
～
“
9999
”
: 进行指定的各个贴装点数的补正。
Note
(a) 设定为
“
补正
”
时，在线路板搬入线路板定位部后的元件识别动
作前，实行自动补正动作。
(b) 贴装在生产线路板的每个横梁的贴装点数比此设定数少时，不执
行贴装途中的补正动作。
另外，间隔监视用内部计数器为消除前记的线路板定位时的补正
动作，不能进行根据跳过复数线路板的贴装点数的补正动作。
1201-004
3OM-1602
第二章 3. 运行参数
2-69
[5] 送料器警告吸着 ( 吸取 ) 率异常回数 [ 回 ]
送料器警告吸着率吸着回数 [ 回 ]
生产运行中为警告吸取率低下的带式送料器的 Fdr
No. 的设定数据。
吸取次数数据达到设定次数时，异常次数数据被清除。
吸取次数数据达到设定次数前异常次数数据达到异常次数设定值时，
作为装置信息显示警告。
Note
管理各 Fdr No.，但全部反映送料器警告吸取率设定值。
[6] 送料器警告吸着率引导方法
吸取次数达到设定次数前异常次数数据达到异常次数设定值时，选择
将警告作为装置情报显示，还是停止生产运行 ( 周期停止 )，还是暂停。
Note
设定吸取次数为
“
0
”
，异常次数为
“
0
”
，或异常次数超过吸取次数时，
不显示警告导引。
[7] 吸嘴警告吸着率异常回数 [ 回 ]、
吸嘴警告吸着率吸着回数 [ 回 ]
生产运行中为警告显示吸取率低下的吸嘴编号的设定数据。
吸取次数数据达到设定次数时，异常次数数据被清除。
吸取次数数据达到设定次数前异常次数数据达到异常次数设定值时，
自动运行吸嘴跳过，该意向作为装置信息显示。
Note
管理各个吸嘴 ID，但全部反映吸嘴警告吸取率设定值。
[8] 吸嘴警告吸着率导引方法
吸取次数达到设定次数前异常次数数据达到异常次数设定值时，选择将
警告作为装置信息显示，或是将生产运行停止 ( 周期停止 )，或是暂停。
Note
设定吸取次数为
“
0
”
，异常次数为
“
0
”
，或异常次数超过吸取次数时，
不显示警告导引。
[9] 吸取率低下时吸嘴更换
选择是否使用在生产运行中的吸取率低下时向储料器内的备用吸嘴自
动更换。
Note
(a) 只有高速吸嘴才能自动更换。
(b) 需要在储料器内准备备用吸嘴。
[10] 线性传感器计测动作 安装头 1、
线性传感器计测动作 安装头 2
选择线性传感器计测的有效、无效。
