3OM-1602
第一章 4. 单元调整
1-19

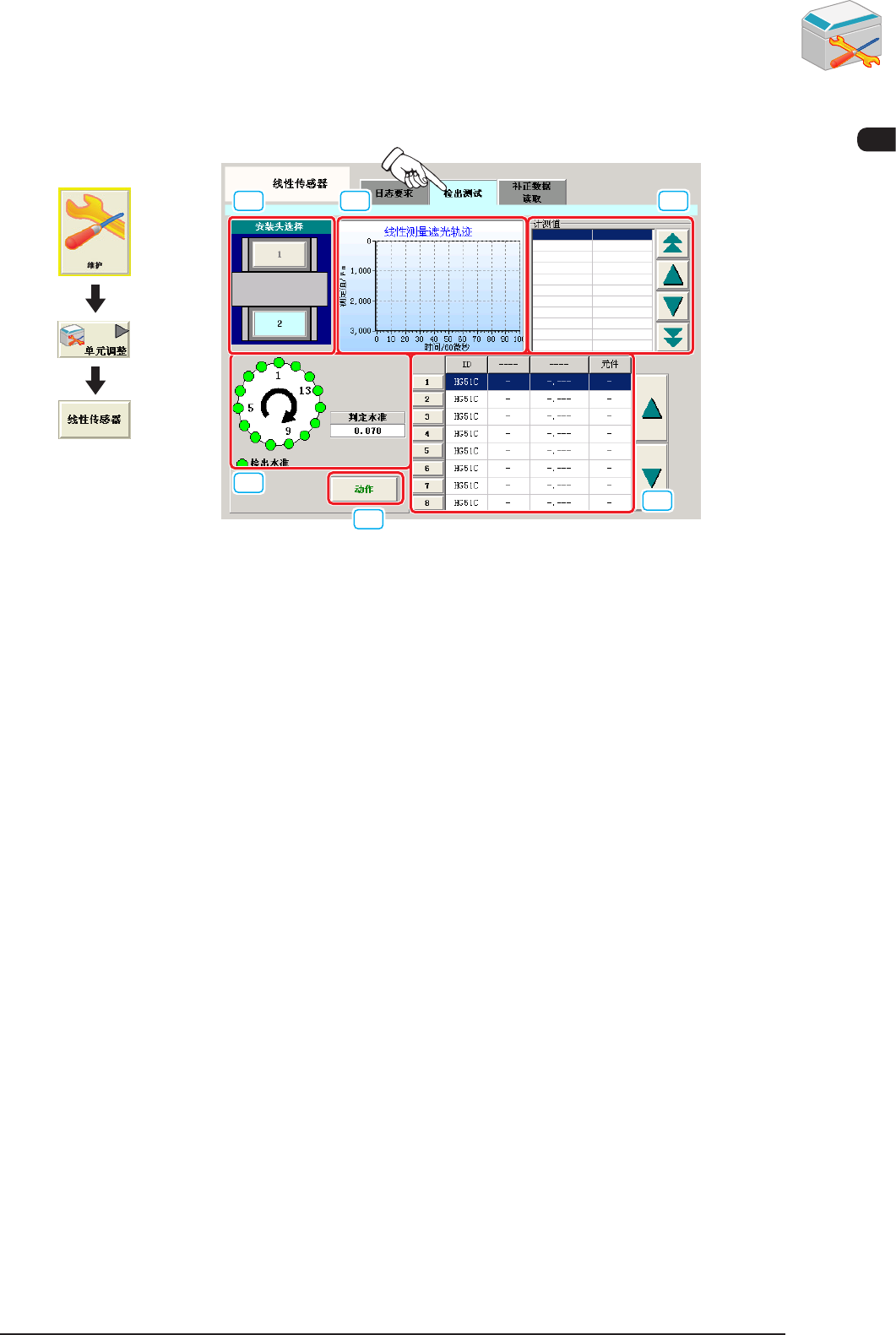

4.2.2 检出测试
进行吸嘴检出测试。
[1] [4]
[6]
[3]
[5]
[2]
F3A14
[1] 安装头选择
用装置的图像显示表示安装头的按钮。
选择进行检出测试的安装头。
[2] 检出设定
判定水准
按下 [ 动作 ] 按钮进行全部吸嘴的检出时，若超过判定水准便在吸嘴
选择部显示
“
NG
”
。
•
初始值 : 0.070
[3]
[ 动作 ] 按钮
进行全吸嘴的检出。
[4]
线性测量 ( 传感器 ) 遮光轨迹
图表显示在
“
[6] 吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
[5] 计测值
数值显示在
“
[6] 吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
用右侧的箭头滚动显示数据。
[6]
吸嘴选择部
显示所选安装头的吸嘴。
按下吸嘴编号，便进行吸嘴选择 / 解除。
进行检出测试，便显示其结果。
按下结果显示部分，在
“
[4] 线性测量遮光轨迹
”
及
“
[5] 计测值
”
中显
示选定吸嘴的检出结果。
1201-003
界面展开
3OM-1602
1-20
第一章 4. 单元调整

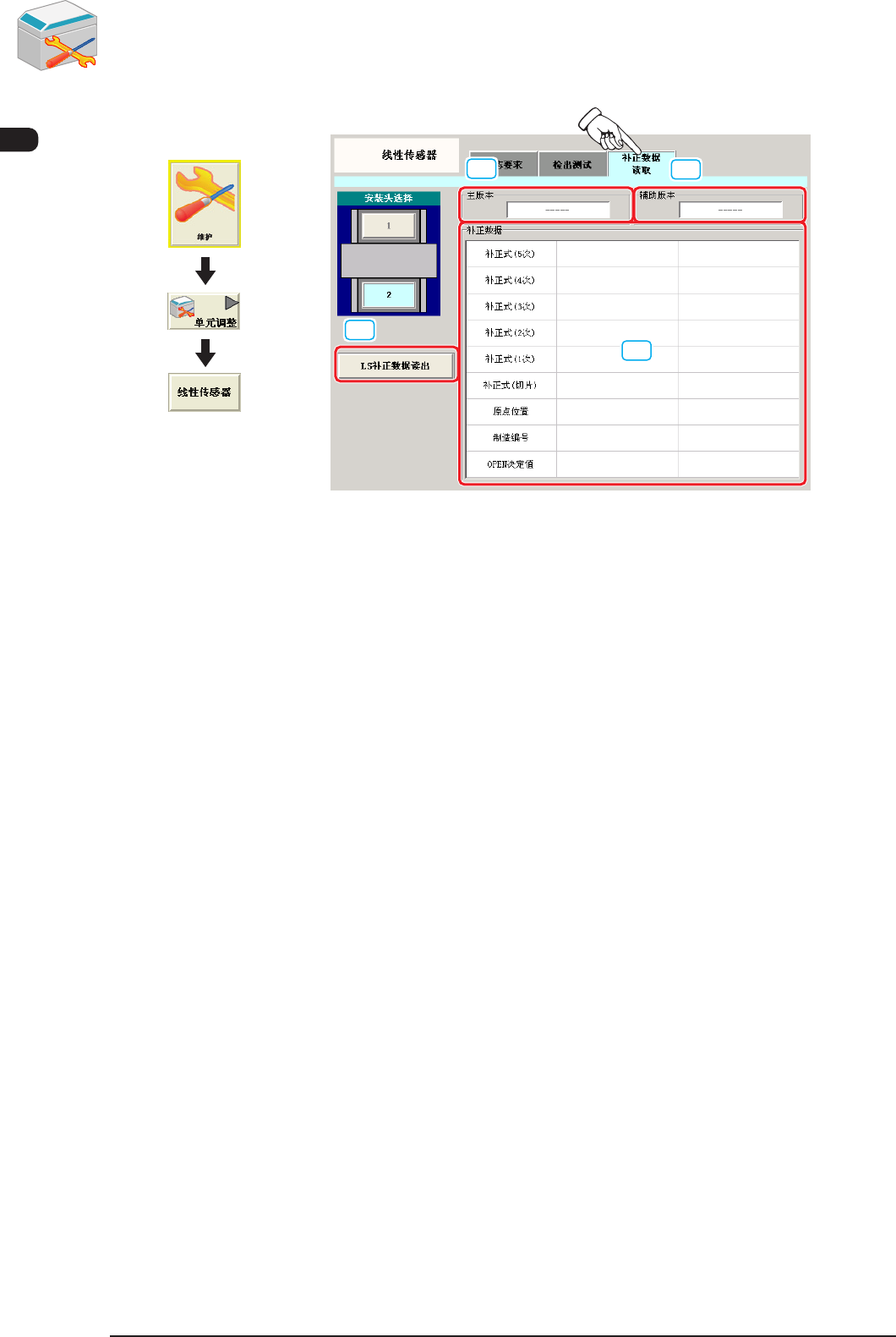

4.2.3 补正数据读取
[1]
[2]
[3]
[4]
F3A15
[1] [LS 补正数据读出 ] 按钮
从线性传感器放大器读入指定安装头的线性传感器补正数据。
[2] 主版本
显示 [1][LS 补正数据读出 ] 按钮读入的数据的主版本。
[3]
辅助版本
显示 [1][LS 补正数据读出 ] 按钮读入的数据的辅助版本。
[4] 补正数据
显示 [1][LS 补正数据读出 ] 按钮读入的数据的内容。
1008-002
界面展开
3OM-1602
第一章 4. 单元调整
1-21

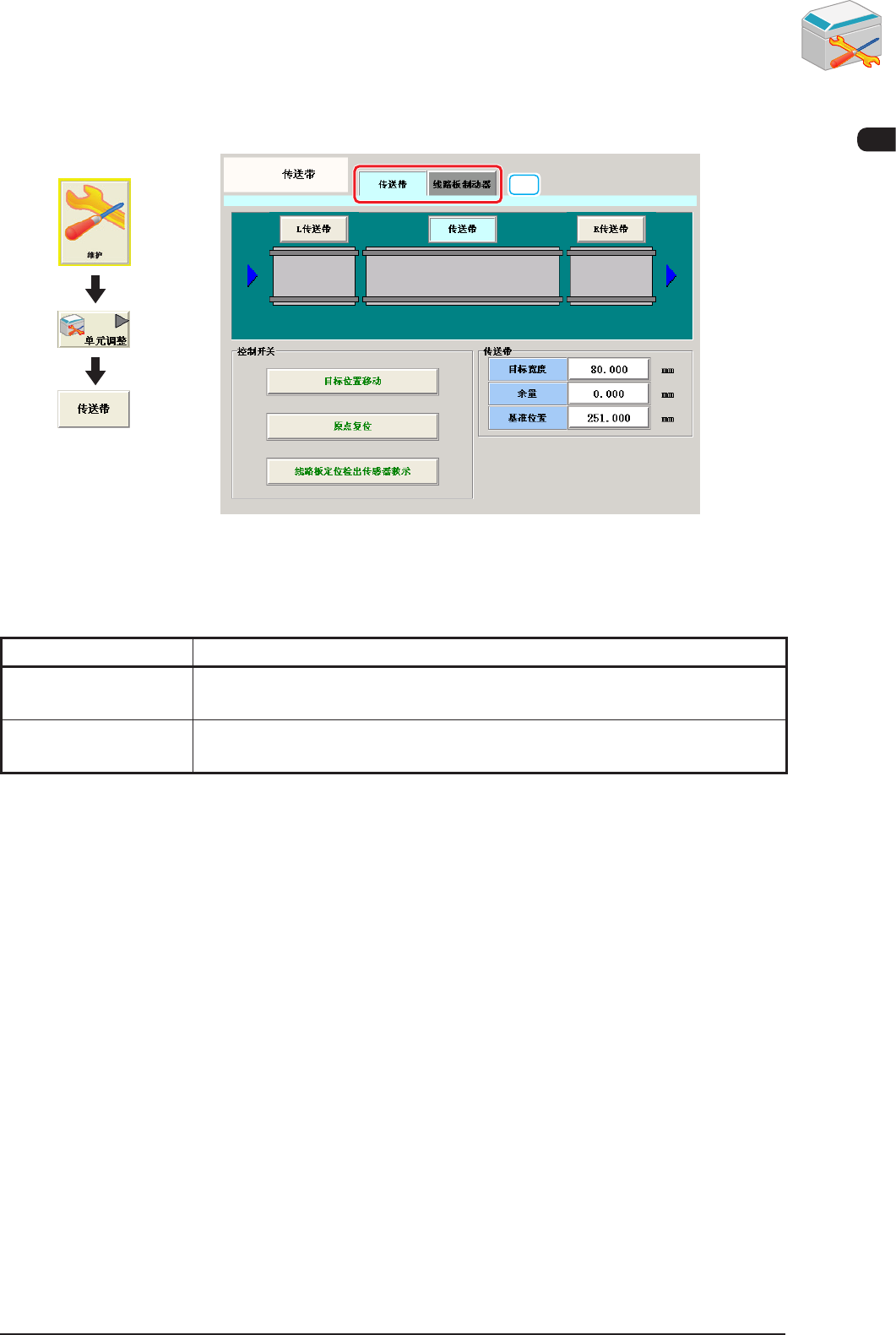

4.3 传送带
进行传送带宽度的批量设定、手动设定的调整操作。
[1]
“
传送带
”
界面 F3A15-1
[1] Tab
“
传送带
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
传送带 显示传送带操作界面。
线路板制动器 显示线路板制动器操作界面。
T3A2-1
