3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-51 1008-002 2.6.8 吸嘴选择轴位置 [1] [2] F3B44 [1] 吸嘴 显示各吸嘴号。 [2] 安装头 1、2 Z[ ° ] 补正吸嘴选择轴和吸嘴的位置关系的补正值数据。 界面展开
3OM-1602
2-50
第二章 2. 补正 ( 补正值 ) 数据

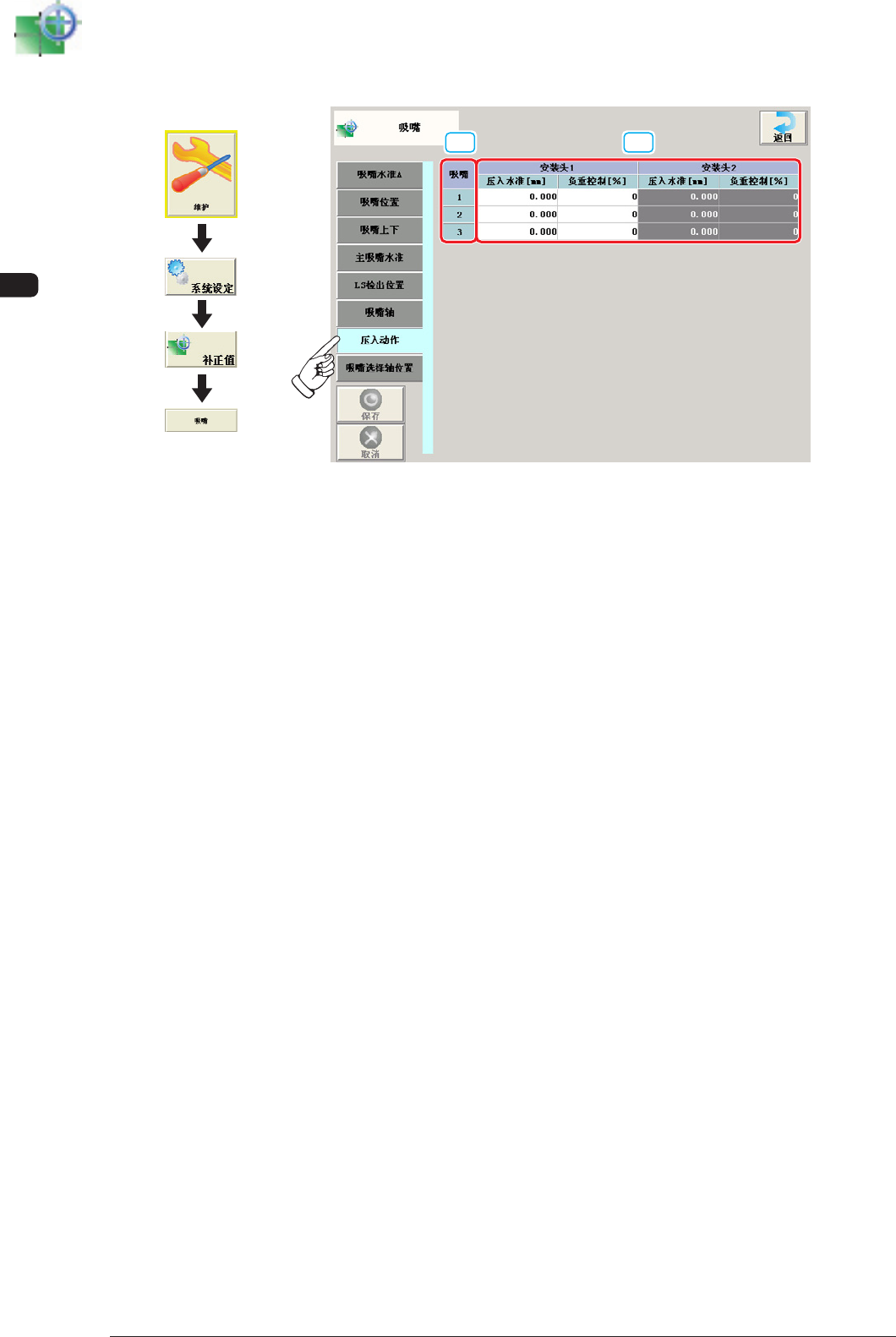

2.6.7 压入动作
[1] [2]
F3B43
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、安装头 2
压入水准
当元件交换差等引起安装位置偏离时，进行补正。
负值时作用范围窄，正值时作用范围广。
1008-002
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-51
1008-002
2.6.8 吸嘴选择轴位置
[1] [2]
F3B44
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、2
Z[
°
]
补正吸嘴选择轴和吸嘴的位置关系的补正值数据。
界面展开
3OM-1602
2-52
第二章 2. 补正 ( 补正值 ) 数据
2.7 吸嘴贮备器 ( 储料器 )
[4]
[3]
[2]
[1]
F3B45
[1] 补正值按钮
显示选中 Tab 的补正值数据。
Note
用
“
主贮备器
”
按钮显示 1-1 ～ 1-4、2-1 ～ 2-4 的设定。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4]
[ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
