3OM-1602 第一章 6. 装置诊断 1-69 6.1.1 输入诊断 显示各传感器的输入状态。 [1] F3A43 [1] 状态显示 显示各部分的状态。 Bit : 显示 Bit 编号。 Name : 显示 Bit 的名称。 Symbol : 显示 Bit 的符号。 Stat : 显示 Bit 的状态。 L/H : 显示 Bit 的逻辑。 Note 未使用的选项功能不显示。 1008-002 界面展开
3OM-1602
1-68
第一章 6. 装置诊断

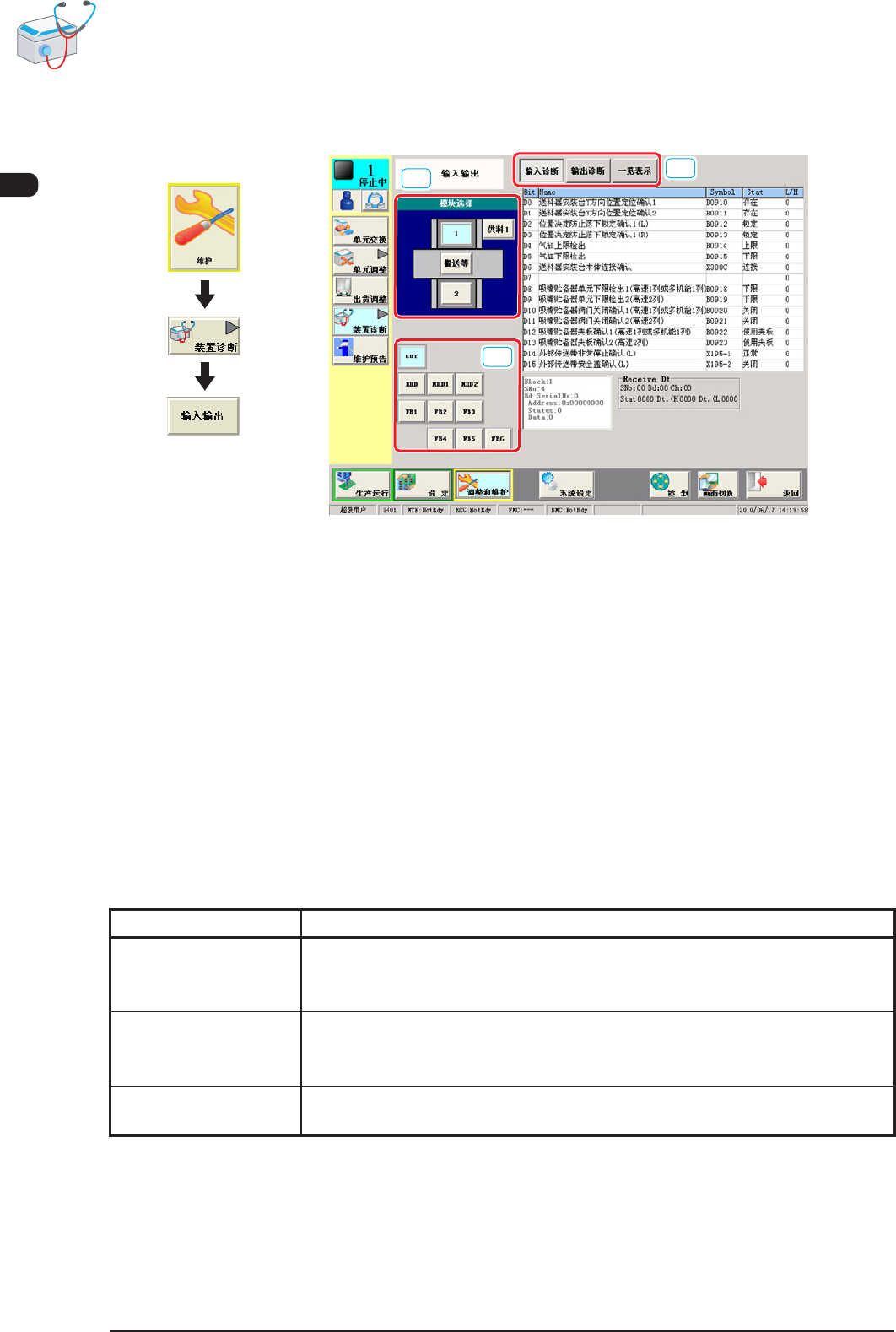

6.1 输入输出
诊断各部分的输入输出状态。
[1]
[2]
[3]
F3A42
[1] 模块选择按钮
在装置的图像中显示的各模块被设为按钮。按下按钮，选择诊断 I/O
状态的模块。
[2] 单元选择按钮
配置有用模块选择按钮选择的模块各单元按钮。
选择诊断 I/O 状态的单元。
[3]
[ 显示切换 ] 按钮
按下按钮，显示对应的各界面。
各界面的说明如下 :
按钮 内 容
输入诊断 显示用左侧的模块选择按钮及单元选择按钮选择的单元各传感器的输
入状态。
输出诊断 显示用左侧的模块选择按钮及单元选择按钮选择的单元各传感器的输
出状态。
一览表示 ( 显示 ) 一览显示各单元的输入输出状态。
T3A5
1008-002
界面展开
3OM-1602
第一章 6. 装置诊断
1-69

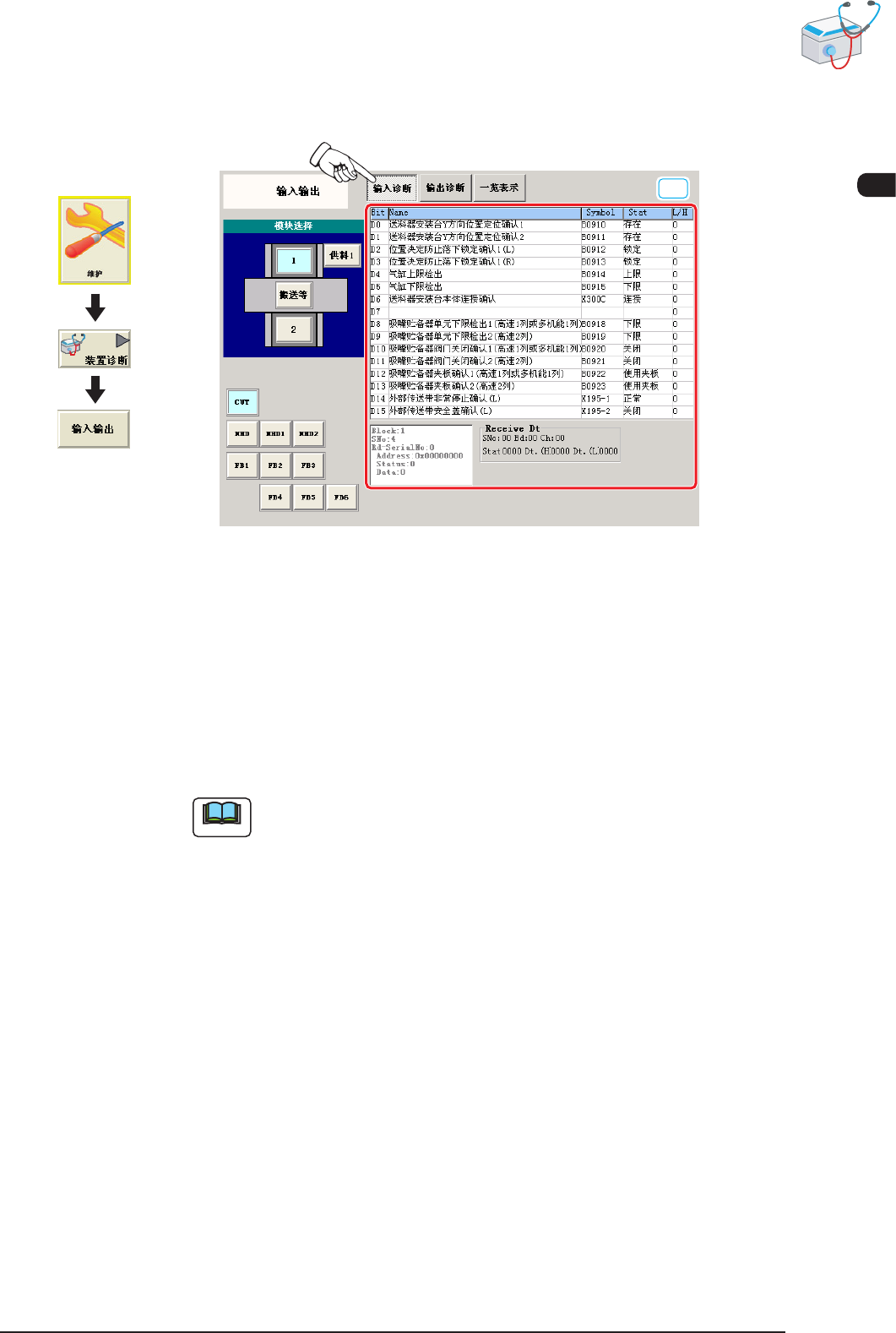

6.1.1 输入诊断
显示各传感器的输入状态。
[1]
F3A43
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
Note
未使用的选项功能不显示。
1008-002
界面展开
3OM-1602
1-70
第一章 6. 装置诊断

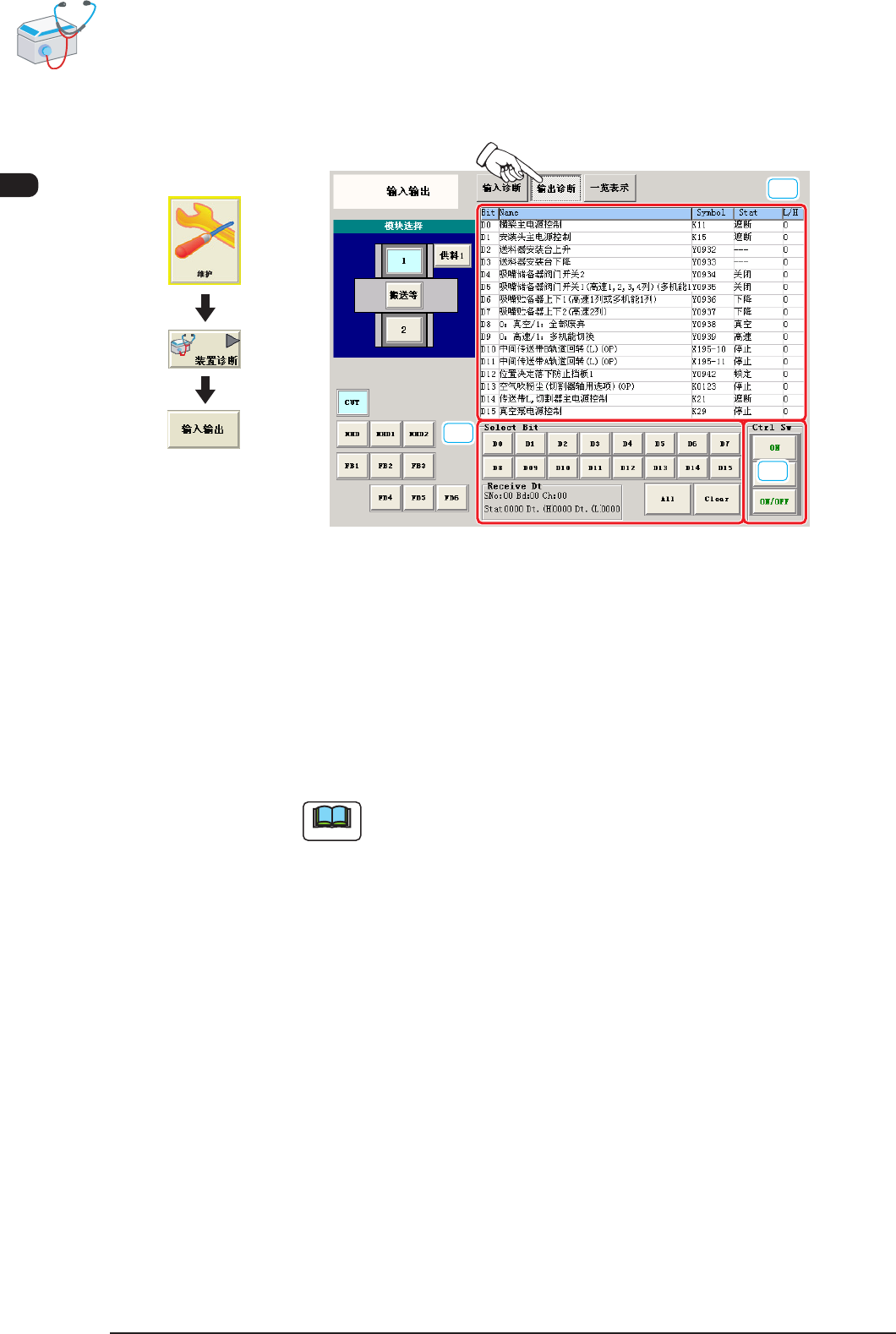

6.1.2 输出诊断
显示各传感器的输出状态。
[1]
[2]
[3]
F3A44
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
Note
未使用的选项功能不显示。
[2] Select Bit 按钮
选择进行输出诊断的 Bit 按钮。按下按钮，便红色显示相应于
“
状态显
示
”
的 Bit 行。
[3] Ctrl Sw
进行 Bit 的 ON/OFF 切换操作。
