3OM-1602 1-86 第一章 6. 装置诊断 6.3.2 认识 ( 识别 ) 照明 [1] F3A66 [1] Tab “ 认识照明 ” 界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。 Tab 内 容 元件认识 ( 识别 ) 用最小单位开元件识别照明灯，确认接线状态和亮灯状态。 线路板认识 ( 识别 ) 开线路板识别照明灯，确认接线状态和亮灯状态。 T3A11 1201-002 界面展开
3OM-1602
第一章 6. 装置诊断
1-85
6.3.1 照明面板
[1]
[2]
[4]
[3]
F3A65
[1] 接过 ( 结果 )
显示照明面板的诊断结果。
[2] 错误编码
显示照明面板的错误编码。
[3]
版本
实行诊断后正常时，显示照明控制面板固件的版本。
[4] [ 诊断实行 ] 按钮
实行照明控制面板的诊断。
1103-002
界面展开
3OM-1602
1-86
第一章 6. 装置诊断
6.3.2 认识 ( 识别 ) 照明
[1]
F3A66
[1] Tab
“
认识照明
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
元件认识 ( 识别 ) 用最小单位开元件识别照明灯，确认接线状态和亮灯状态。
线路板认识 ( 识别 ) 开线路板识别照明灯，确认接线状态和亮灯状态。
T3A11
1201-002
界面展开
3OM-1602
第一章 6. 装置诊断
1-87
6.3.2.1 元件认识 ( 识别 )
在
“
认识照明
”
选项卡，按下 [ 元件认识 ]Tab，便显示以下界面。
[1]
[2]
[3] [4]

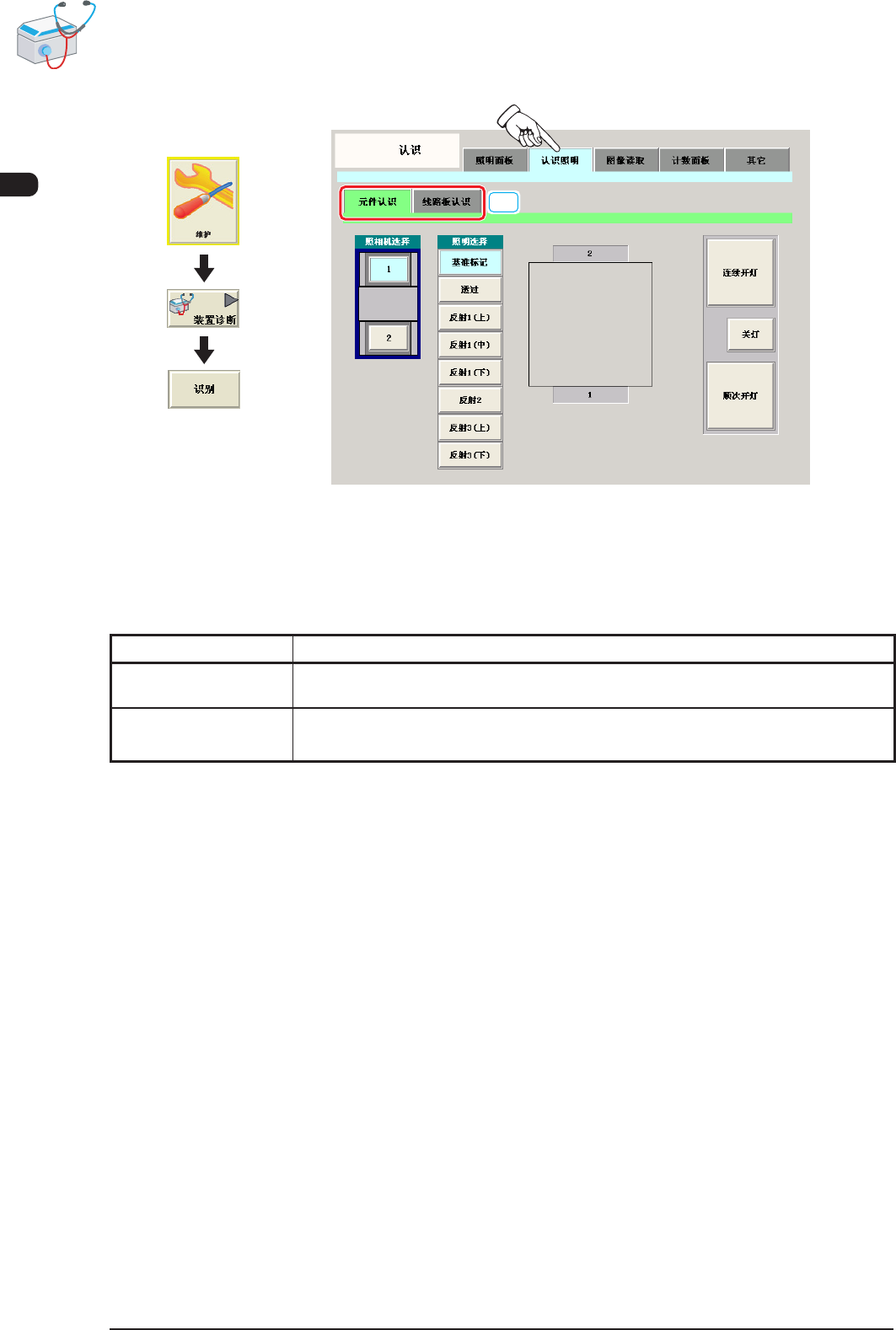

F3A67
[1] 照相机选择
配置有表示元件识别照相机位置的按钮。
选择进行元件识别照明确认的元件识别照相机。
[2] 照明选择
选择想要进行确认的照明方式。
[3] 识别照明图像显示部
显示识别照明图像。
根据
“
[2] 识别照明选择按钮
”
选择的照明方式，切换识别照明的图像。
[4] [ 连续开灯 ] 按钮
进行 [2] 中选择的识别照明的连续开灯。
[ 关灯 ] 按钮
对连续开灯的识别照明进行关灯。
[ 顺次开灯 ] 按钮
对 [2] 的所有识别照明进行顺次开灯、关灯。
•
元件识别照明确认步骤
Procedure
(1) 用 [1] 按钮选择想要进行确认的元件识别照相机。
(2) 用 [2] 按钮选择想要进行确认的照明方式。
(3) 用 [4] 按钮选择点灯状态。
( 根据点灯状态，照明点灯。)
Note
点灯的照明显示为黄色。
1201-002
界面展开
