3OM-1602 第一章 5. 生产 ( 出厂 ) 调整 1-61 • 吸嘴位置教示的步骤 Procedure (1) 选择实行吸嘴位置补正值教示的安装头及吸嘴 ( 安装头 1、2、吸嘴 1 ～ 15)。 (2) 按下 [ 教示实行 ] 按钮。 ( 指定的安装头 (1、2) 移动到所定位置，实行吸嘴位置补正值教示。) • 实行教示时，被检测启动条件。 • 教示结果显示在 “ 吸嘴位置补正值 ” 的 “ 实行后 ” 中。 • 在暂停…
3OM-1602
1-60
第一章 5. 生产 ( 出厂 ) 调整
1201-003
界面显示切换
通过按下各教示对应的按钮，可以切换到对应界面的显示。
进行切换显示界面的教示。
各界面对应的按钮如下。
吸嘴水准
: 切换到吸嘴水准的教示界面。
吸嘴位置 : 切换到吸嘴位置的教示界面。
[ 教示实行 ] 按钮
实行教示。
[ 保存 ] 按钮
保存教示结果。
•
吸嘴水准教示的步骤
Procedure
(1) 选择实行吸嘴水准补正值教示的安装头 (1、2 或全体 )。
(2) 按下 [ 教示实行 ] 按钮。
( 用线性传感器计测吸嘴水准，读取的数据成为补正值。)
•
实行教示时，检测到启动条件。
•
教示结果显示在
“
吸嘴水准补正值
”
显示部的
“
实行后
”
。
结束教示后，指定安装头自动返回到原点。
(3) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
3OM-1602
第一章 5. 生产 ( 出厂 ) 调整
1-61
•
吸嘴位置教示的步骤
Procedure
(1) 选择实行吸嘴位置补正值教示的安装头及吸嘴 ( 安装头 1、2、吸嘴
1 ～ 15)。
(2) 按下 [ 教示实行 ] 按钮。
( 指定的安装头 (1、2) 移动到所定位置，实行吸嘴位置补正值教示。)
•
实行教示时，被检测启动条件。
•
教示结果显示在
“
吸嘴位置补正值
”
的
“
实行后
”
中。
•
在暂停中状态下，不能选择其他菜单。
结束教示后，指定安装头自动返回到原点。
(3)
按下 [ 保存 ] 按钮。
( 保存教示结果。)
•
发生异常时的状态
在吸嘴位置补正值教示中发生吸嘴识别异常时，装置不会停止便进行教
示到最后，发生异常的吸嘴被吸嘴跳过。
在
“
情报履历
”
界面确认异常的有无。
1201-003
3OM-1602
1-62
第一章 5. 生产 ( 出厂 ) 调整
1201-004

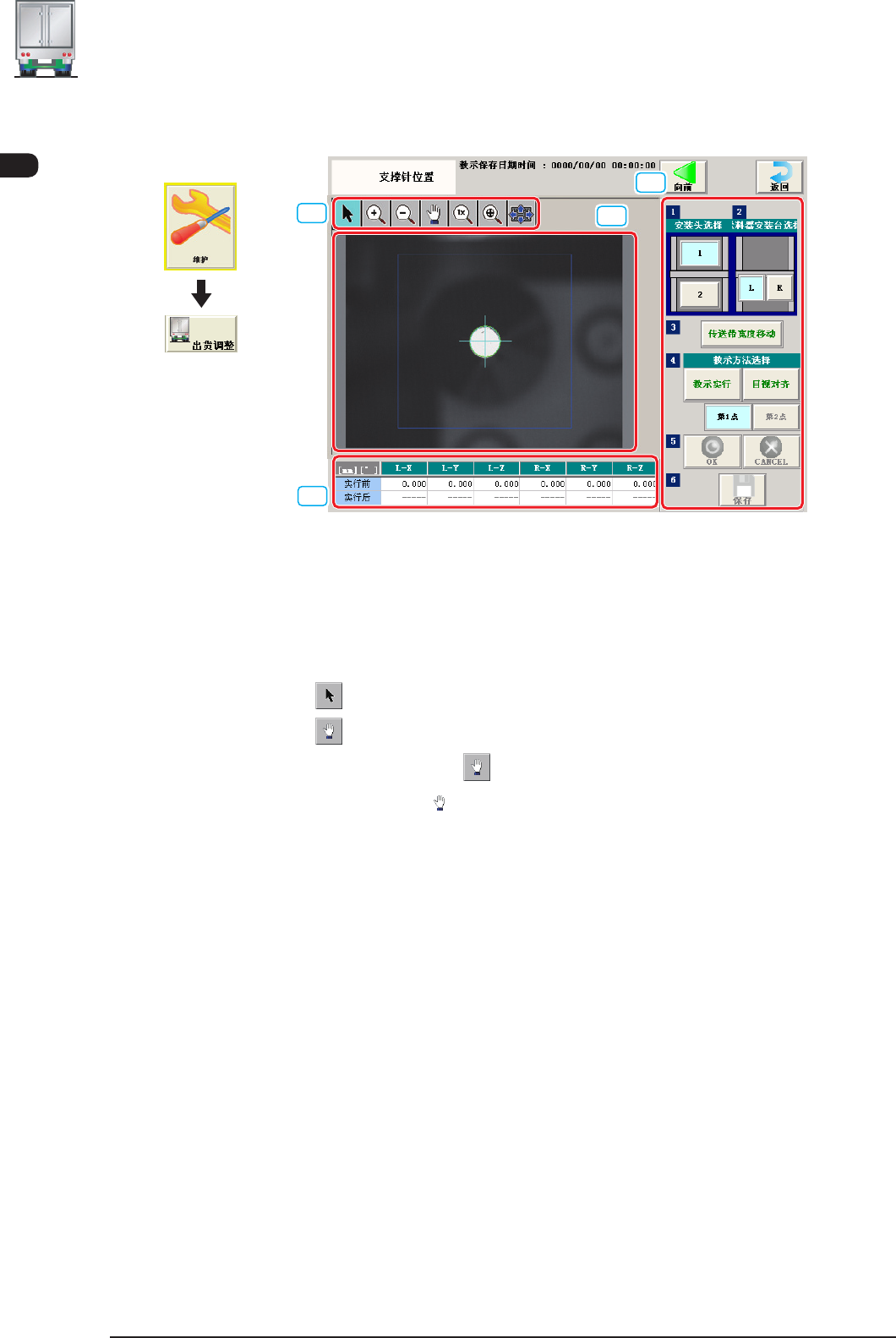

5.16 线路板支撑针 ( 支撑销 ) 位置
进行线路板支撑销位置的教示。
[2]
[1]
[3]
[4]
F3A40
[1] 显示图像操作按钮
用以下按钮切换对识别图像显示领域 [2] 中显示的图像进行放大或移
动等操作的模式。
[
] 按钮 : 通常操作模式
[
] 按钮 : 图像移动模式
按[
] 按钮切换到图像移动模式后 ( 指针形状变为
记号。)，在想要移动的图像上拖曳 ( 按住鼠标的
左按钮移动 )。
界面展开
