3OM-1602 2-16 第二章 2. 补正 ( 补正值 ) 数据 1201-001 2.1.12 基准标记 - 检查 [1] [2] F3B13-3 [1] 标记 显示基准标记位置。 [2] 照相机 1、2 X[mm]、Y[mm] 调整检查基准标记时照相机的 XY 位置偏离。 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-15
1201-001

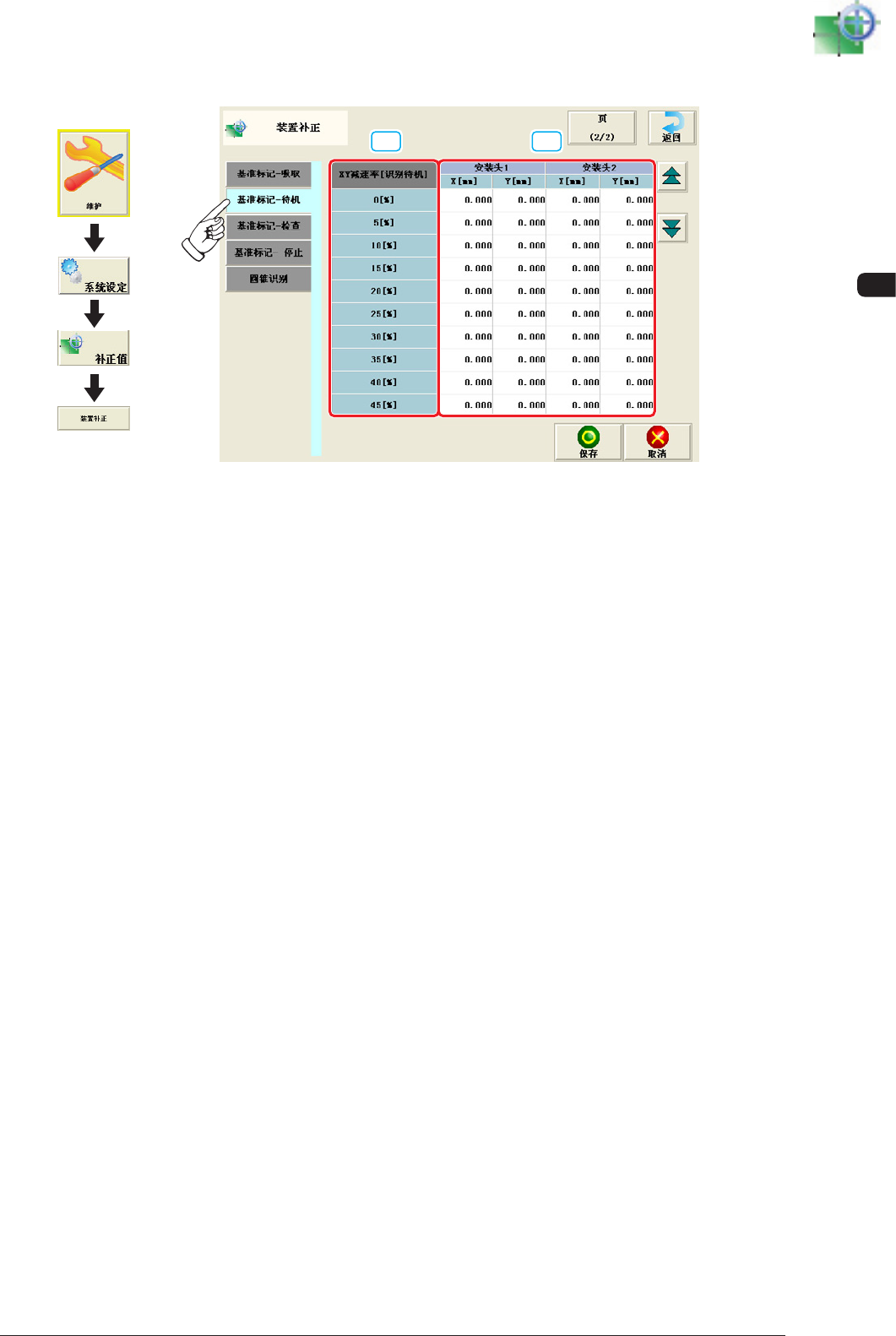

2.1.11 基准标记 - 待机
[1] [2]
F3B13-2
[1] XY 减速率 [ 识别待机 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2] 安装头 1、2
X[mm]、Y[mm]
对从基准标记移动到待机位置时 XY 减速率的安装头 X、Y 偏离进行补
正。
界面展开
3OM-1602
2-16
第二章 2. 补正 ( 补正值 ) 数据
1201-001

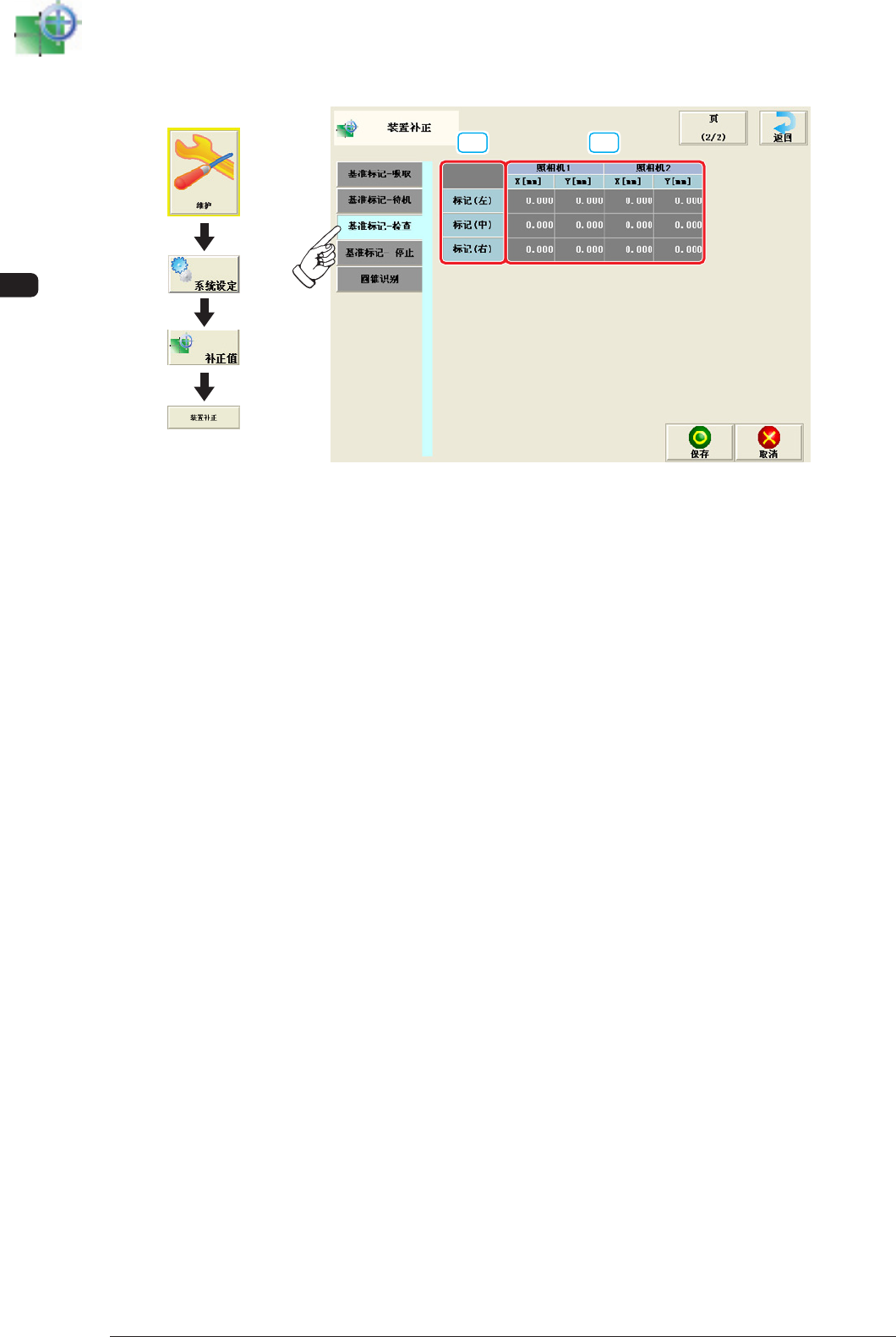

2.1.12 基准标记 - 检查
[1] [2]
F3B13-3
[1] 标记
显示基准标记位置。
[2] 照相机 1、2
X[mm]、Y[mm]
调整检查基准标记时照相机的 XY 位置偏离。
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-17
1201-001
2.1.13 基准标记 - 停止
[1] [2]
F3B13-4
[1] 照相机 1、2
显示对各照相机的标记。
[2] 安装头 1、2
X[mm]、Y[mm]
调整对照相机以及各标记的基准标记 ( 停止确认 ) 补正值。
界面展开
