第一章 3. 单元交换
3.1.1 搭载安装头判定界面
启动装置时搭载安装头和设定的安装头选项不一致时显示。
[1] [2]
[3] [4]
F3A6-1
[1] 设定
显示设定在装置的安装头。
设定安装头为 V8 安装头时显示为
“
高速 V8
”
。
[2] 搭载
显示搭载着装置的安装头。
搭载安装头为 V8 安装头时显示为
“
高速 V8
”
。
[3]
[ 设定同步 & 关机 ] 按钮
设定安装头错误的场合，请按下此按钮，重启动。
[4] [ 手动变更 & 继续操作 ] 按钮
设定安装头正确的场合，请按下此按钮，装置关机后请确认安装头中
搭载的线路板的浸入 ( 指拨 ) 开关。
Note
确认了浸入开关此异常仍出现的场合，可能通信系统中有异常。
1201-001
3OM-1602
第一章 3. 单元交换
1-7
1201-004
3.2 吸嘴储料器

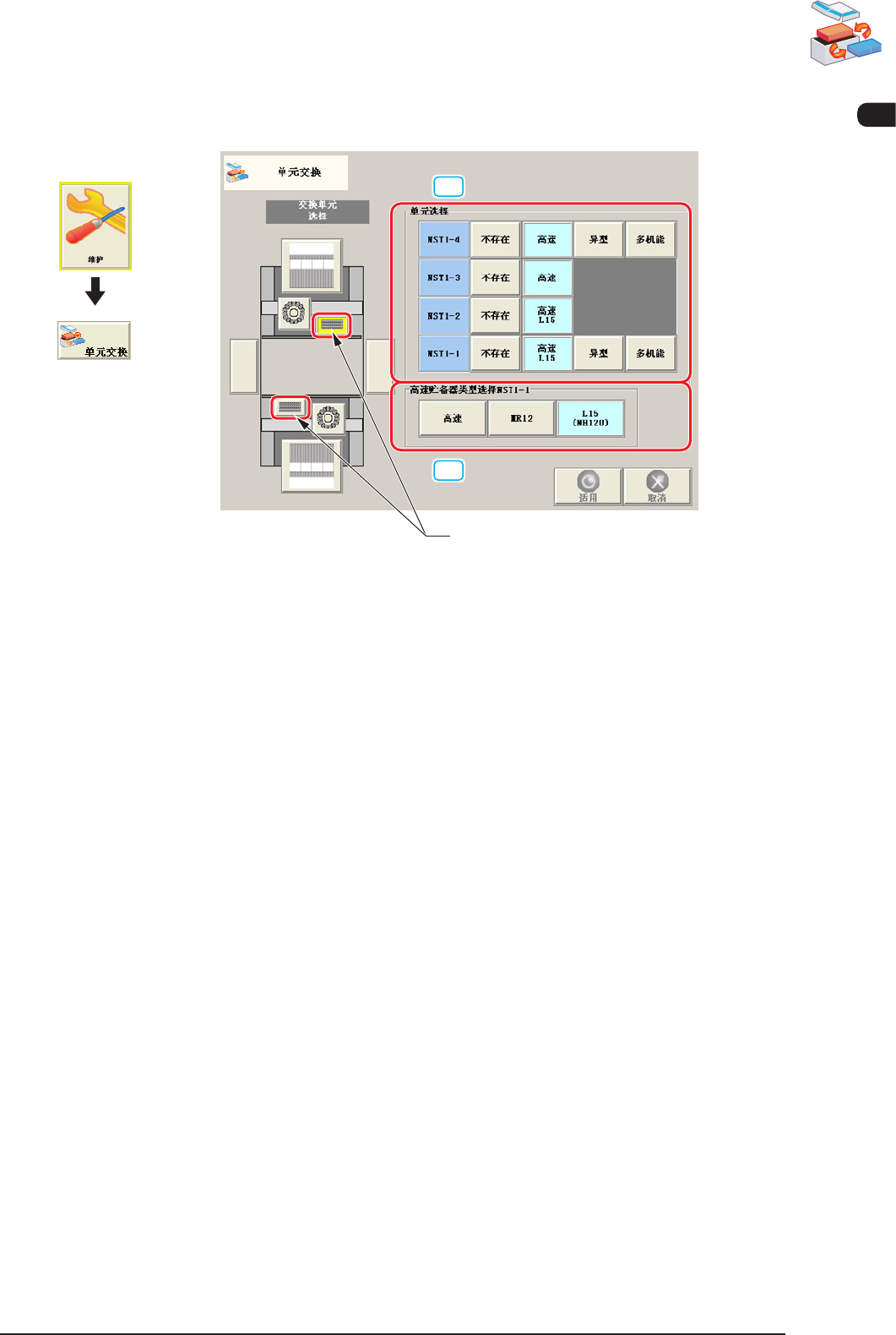

按下吸嘴储料器按钮，便显示以下界面。
[1]
[2]
吸嘴储料器按钮
F3A7
[1] 单元选择
[ 不存在 ] 按钮 : 切换到吸嘴储料器不存在。
[ 高速 ] 按钮 : 切换到高速吸嘴储料器。
[ 异型 ] 按钮 : 切换到中异型吸嘴储料器 ( 选项 )。
[ 多机能 ( 多功能 )] 按钮 : 切换到多功能吸嘴储料器 ( 选项 )。
界面展开
3OM-1602
1-8
第一章 3. 单元交换
[2] 储料器类型
高速贮备器 ( 储料器 ) 类型选择
选择高速储料器的类型。
[ 高速 ] 按钮 : 切换为高速吸嘴储料器。
[MR12] 按钮 : 切换为 MR12 储料器。
[L15(NH120)] 按钮 : 切换为特殊大型吸嘴用吸嘴储料器
(GS-NH101)。
贮备器形状选择
F3A7-1
选择多功能吸嘴储料器的形状。
GS-NM100 : Max.9 个
GS-NM101 : Max.7个
GS-NM102 : Max.5个
GS-NM103 : Max.3个
标准
L1
L2
L3
F3A7-2
Note
增设吸嘴储料器时，需要另外选项。
•
吸嘴储料器的设定步骤
Procedure
(1) 从
“
单元选择
”
按下设置的吸嘴储料器按钮。
Note
高速吸嘴储料器时显示储料器类型，多功能吸嘴储料器时显示储料器
形状。
(2) 按下储料器类型或储料器形状按钮。
(3) 按下 [ 适用 ] 按钮。
