3OM-1602
1-4
第一章 3. 单元交换
1103-003
3. 单元交换
进行装置的单元交换。
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[2]
[3]
[4]
[5]
F3A5
[1] 单元图像按钮
配置有各单元的图像按钮，按下交换单元按钮，便切换
“
单元操作按
钮
”
。
[2] 安装头单元按钮
Reference
详细内容请参照
“
第一章 3.1 安装头单元
”
章节。
[3] 吸嘴储料器按钮
Reference
详细内容请参照
“
第一章 3.2 吸嘴储料器
”
章节。
[4] 送料器单元按钮
Reference
详细内容请参照
“
第一章 3.3 送料器单元
”
章节。
[5] 传送带按钮
此按钮为选项。
[6] 单元操作按钮
显示用单元图像按钮选择的单元操作按钮。
根据所选单元切换显示。
[7]
共通按钮
[ 适用 ] 按钮 : 适用变更后的单元。
[ 取消 ] 按钮 : 取消选择的单元，返回到变更前。
界面展开
3OM-1602
第一章 3. 单元交换
1-5
1201-004
3.1 安装头单元
按下安装头单元按钮，便显示以下界面。
[1]
安装头单元按钮
F3A6
[1] 单元选择
[ 高速 V5] 按钮 : 切换到高速安装头 (GS-HH100)。
[ 高速 V6] 按钮 : 切换到高速安装头 (GS-HH150)。
[ 高速 V8] 按钮 : 切换到高速安装头 (GS-HH160)。
[ 多机能 ( 多功能 )] 按钮 : 切换到多功能安装头 (GS-HM100)。
[MR12] 按钮 : 切换到 MR12 安装头 (GS-HS100)。
界面展开
3OM-1602
1-6
第一章 3. 单元交换

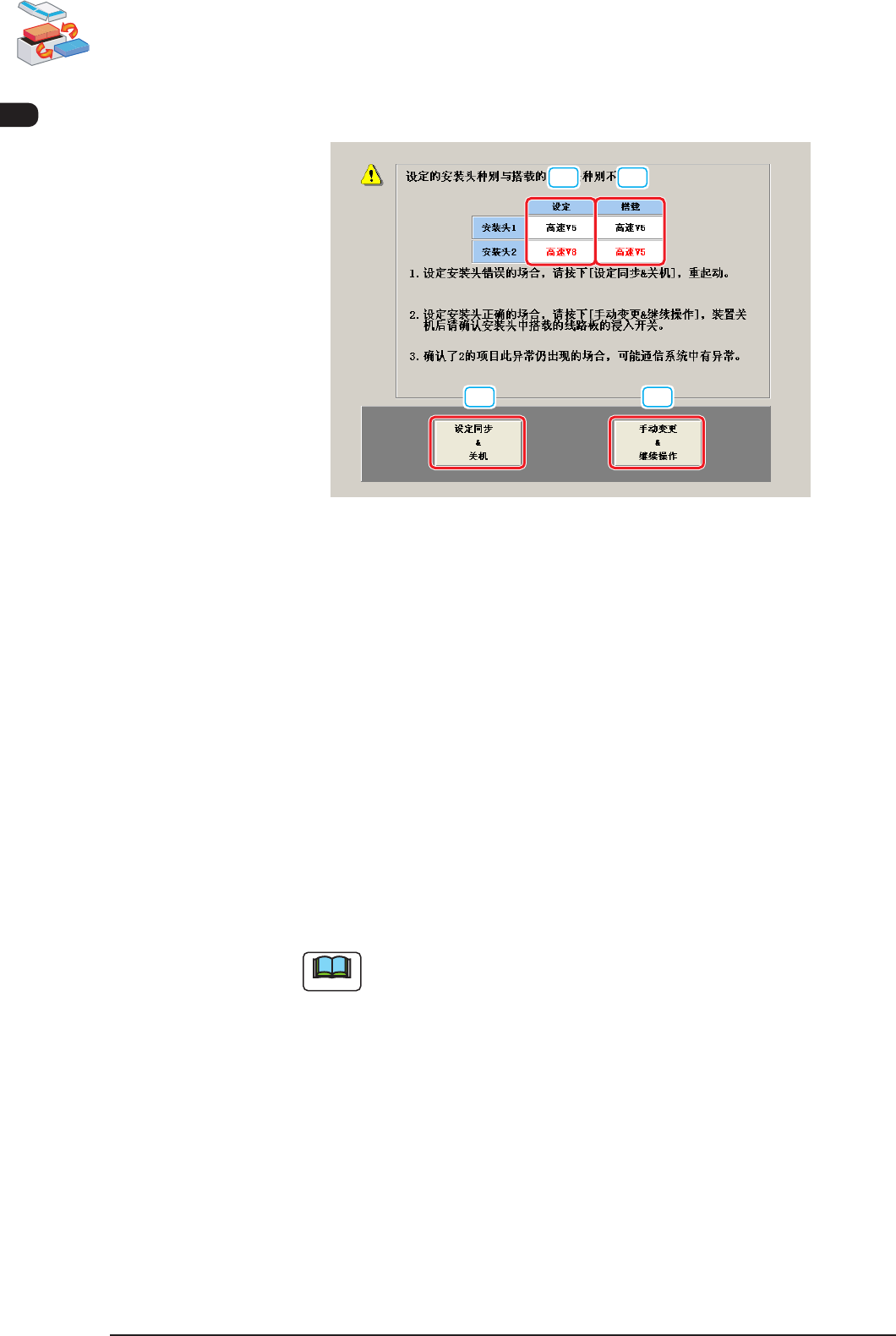

3.1.1 搭载安装头判定界面
启动装置时搭载安装头和设定的安装头选项不一致时显示。
[1] [2]
[3] [4]
F3A6-1
[1] 设定
显示设定在装置的安装头。
设定安装头为 V8 安装头时显示为
“
高速 V8
”
。
[2] 搭载
显示搭载着装置的安装头。
搭载安装头为 V8 安装头时显示为
“
高速 V8
”
。
[3]
[ 设定同步 & 关机 ] 按钮
设定安装头错误的场合，请按下此按钮，重启动。
[4] [ 手动变更 & 继续操作 ] 按钮
设定安装头正确的场合，请按下此按钮，装置关机后请确认安装头中
搭载的线路板的浸入 ( 指拨 ) 开关。
Note
确认了浸入开关此异常仍出现的场合，可能通信系统中有异常。
1201-001
