3OM-1602 1-70 第一章 6. 装置诊断 6.1.2 输出诊断 显示各传感器的输出状态。 [1] [2] [3] F3A44 [1] 状态显示 显示各部分的状态。 Bit : 显示 Bit 编号。 Name : 显示 Bit 的名称。 Symbol : 显示 Bit 的符号。 Stat : 显示 Bit 的状态。 L/H : 显示 Bit 的逻辑。 Note 未使用的选项功能不显示。 [2] Select Bit 按钮 选择进…
3OM-1602
第一章 6. 装置诊断
1-69
6.1.1 输入诊断
显示各传感器的输入状态。
[1]
F3A43
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
Note
未使用的选项功能不显示。
1008-002
界面展开
3OM-1602
1-70
第一章 6. 装置诊断
6.1.2 输出诊断
显示各传感器的输出状态。
[1]
[2]
[3]
F3A44
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
Note
未使用的选项功能不显示。
[2] Select Bit 按钮
选择进行输出诊断的 Bit 按钮。按下按钮，便红色显示相应于
“
状态显
示
”
的 Bit 行。
[3] Ctrl Sw
进行 Bit 的 ON/OFF 切换操作。
1008-002
界面展开
3OM-1602
第一章 6. 装置诊断
1-71

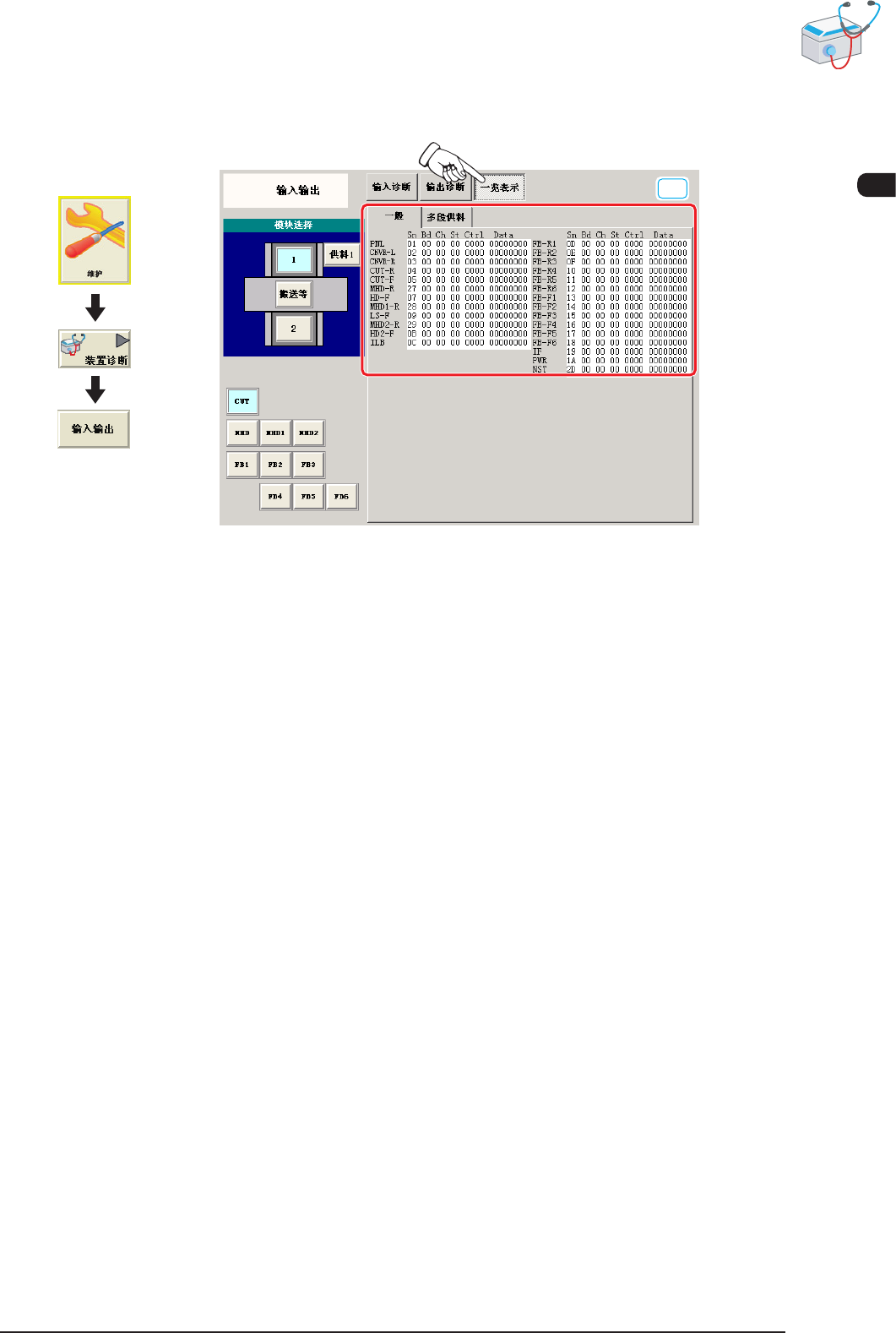

6.1.3 一览表示 ( 显示 )
一览显示各传感器的输入输出状态。
[1]
F3A45
[1] 状态显示
显示各部分的状态。
1008-002
界面展开
