3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-27 2.5.1 安装头 A [1] [3] [2] F3B23 [1] 高速安装头 安装头 1、安装头 2 X[mm]、Y[mm] 标准 调整安装头上下动作引起的旋转中心偏离。 补正 不指定减速 贴装时的数据库无减速指定的情况，计算贴装目的位置时被变换、加算。 附带管脚 ( 带引脚 ) 贴装时的数据库为带引脚元件的情况，计算贴装目的位置时被变换、加 算。 BGA 贴装时的…
3OM-1602
2-26
第二章 2. 补正 ( 补正值 ) 数据

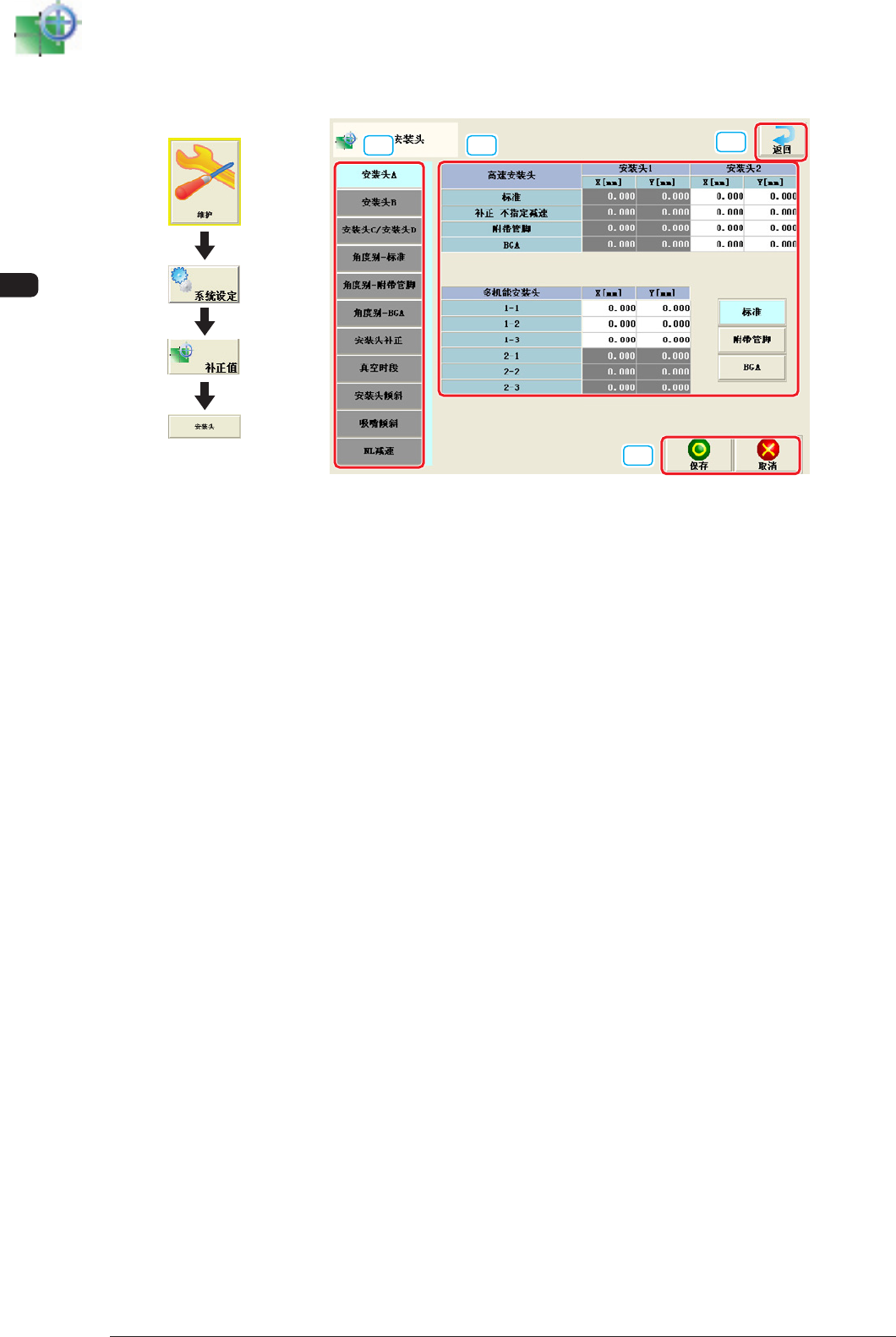

2.5 安装头
[1] [2]
[3]
[4]
F3B22
[1] 补正值按钮
显示选中 Tab 的补正值数据。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3]
[ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-004
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-27

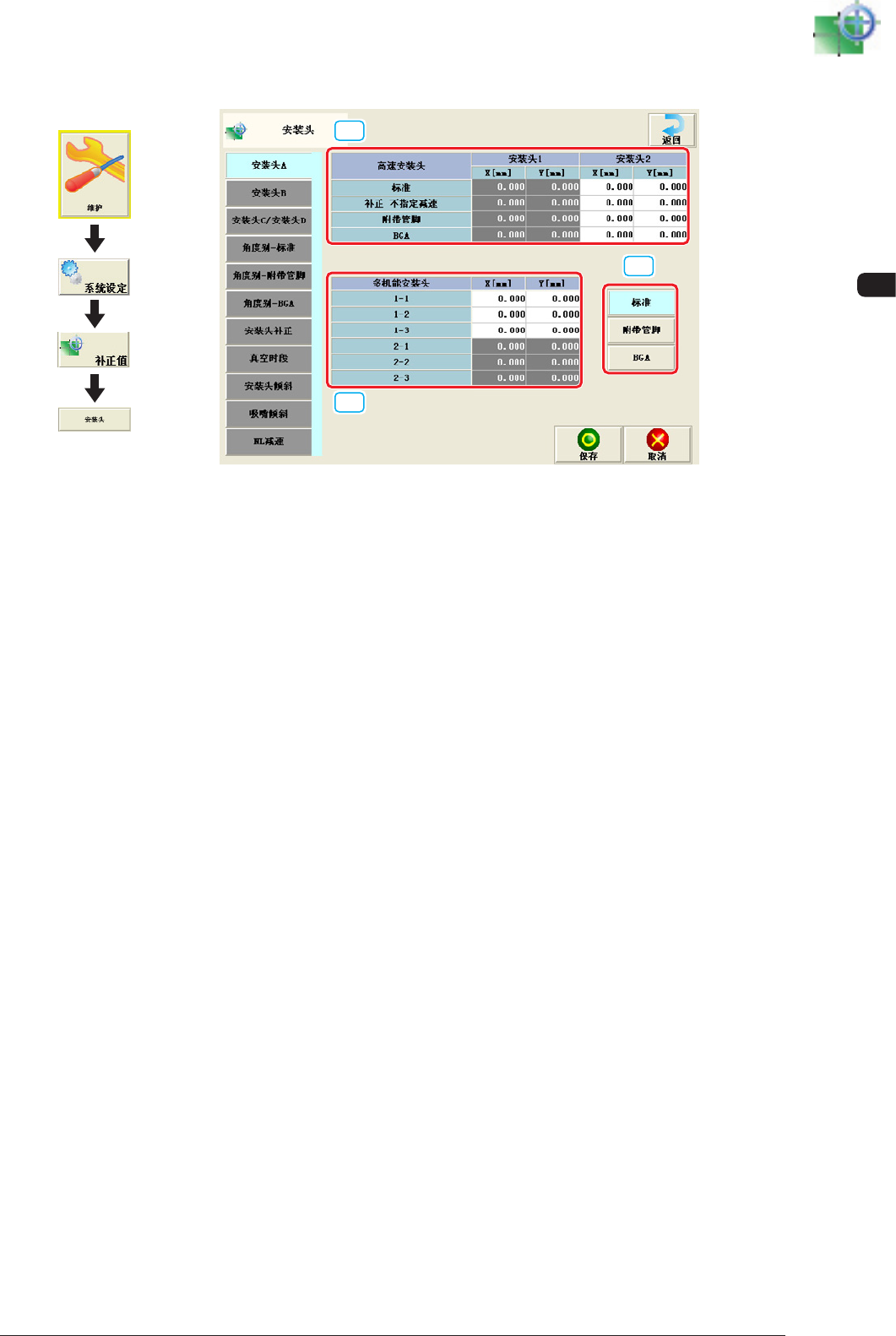

2.5.1 安装头 A
[1]
[3]
[2]
F3B23
[1] 高速安装头 安装头 1、安装头 2
X[mm]、Y[mm]
标准
调整安装头上下动作引起的旋转中心偏离。
补正 不指定减速
贴装时的数据库无减速指定的情况，计算贴装目的位置时被变换、加算。
附带管脚 ( 带引脚 )
贴装时的数据库为带引脚元件的情况，计算贴装目的位置时被变换、加
算。
BGA
贴装时的数据库为 BGA 元件的情况，计算贴装目的位置时被变换、加算。
1201-004
界面展开
3OM-1602
2-28
第二章 2. 补正 ( 补正值 ) 数据
[2] 多机能 ( 多功能 ) 安装头
X[mm]、Y[mm]
根据安装头上下轴动作，调整安装头旋转中心的偏离。
[3] [ 标准 ] 按钮
适用元件为标准元件时，计算贴装目的位置时被变换、加算。
[ 附带管脚 ( 带引脚 )] 按钮
适用元件为带引脚元件时，计算贴装目的位置时被变换、加算。
[BGA] 按钮
适用元件为 BGA/CSP 元件时，计算贴装目的位置时被变换、加算。
