3OM-1602 第二章 2. 补正 ( 补正值 ) 数据 2-43 2.6.1 吸嘴水准 A [1] [2] F3B36 [1] 吸嘴 显示各吸嘴号。 [2] 安装头 1、2 L( 高 )[mm] 是贴装在安装头的普通吸嘴的吸嘴下面水准的补正值数据。 在吸嘴上下轴原点状态下，用线性传感器测定的各吸嘴下面水准，保 存与主吸嘴水准补正值之差。 Note 通过吸嘴水准补正值＝主吸嘴水准－ 普通 吸嘴水准测定值算出。 1201-003 界面展…
3OM-1602
2-42
第二章 2. 补正 ( 补正值 ) 数据

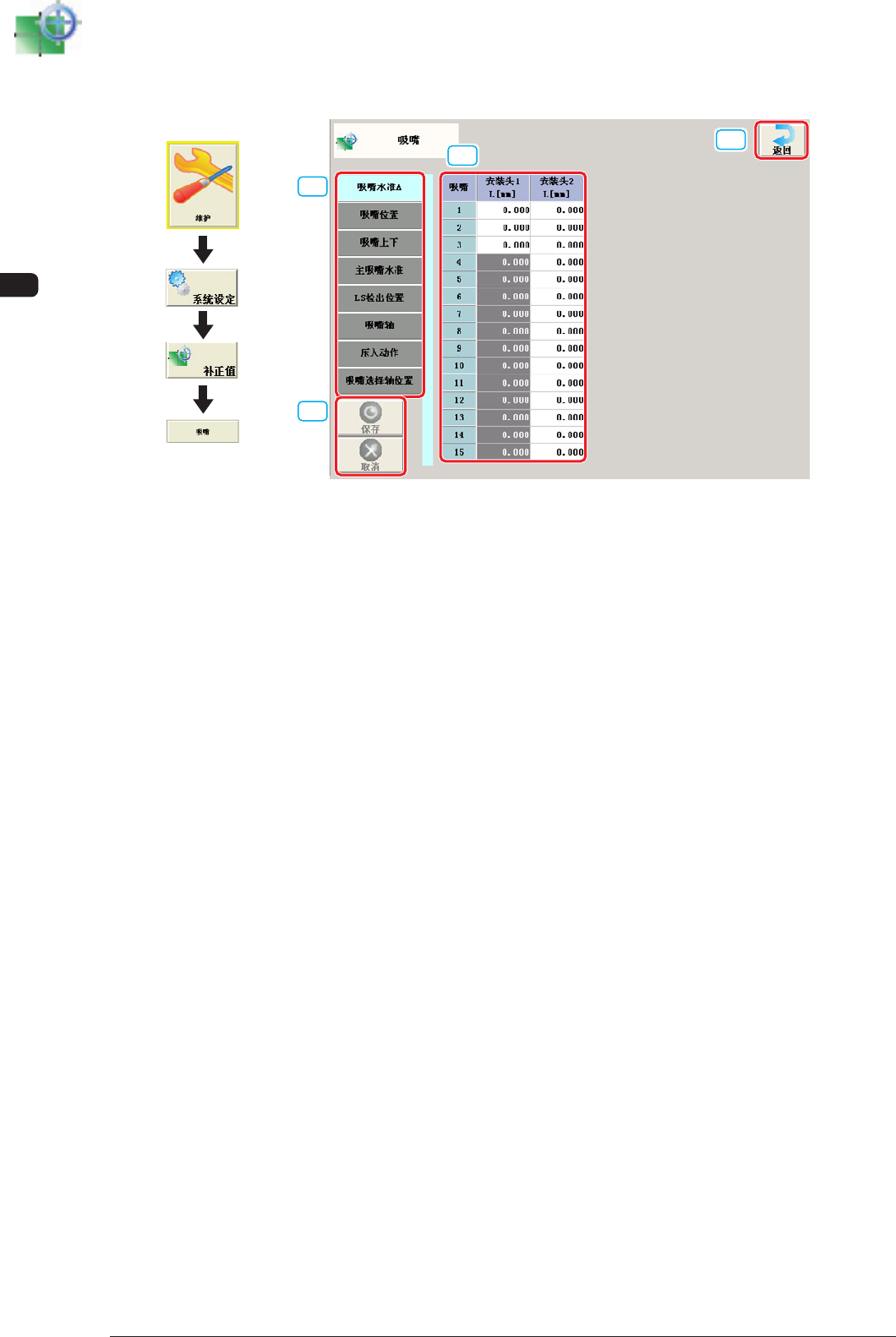

2.6 吸 嘴
[1]
[2]
[3]
[4]
F3B35
[1] 补正值按钮
显示选中 Tab 的补正值数据。
[2] 补正值数据显示部
显示 [1] 中选择的补正值数据。
[3]
[ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[4] [ 保存 ] 按钮
保存输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-004
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-43

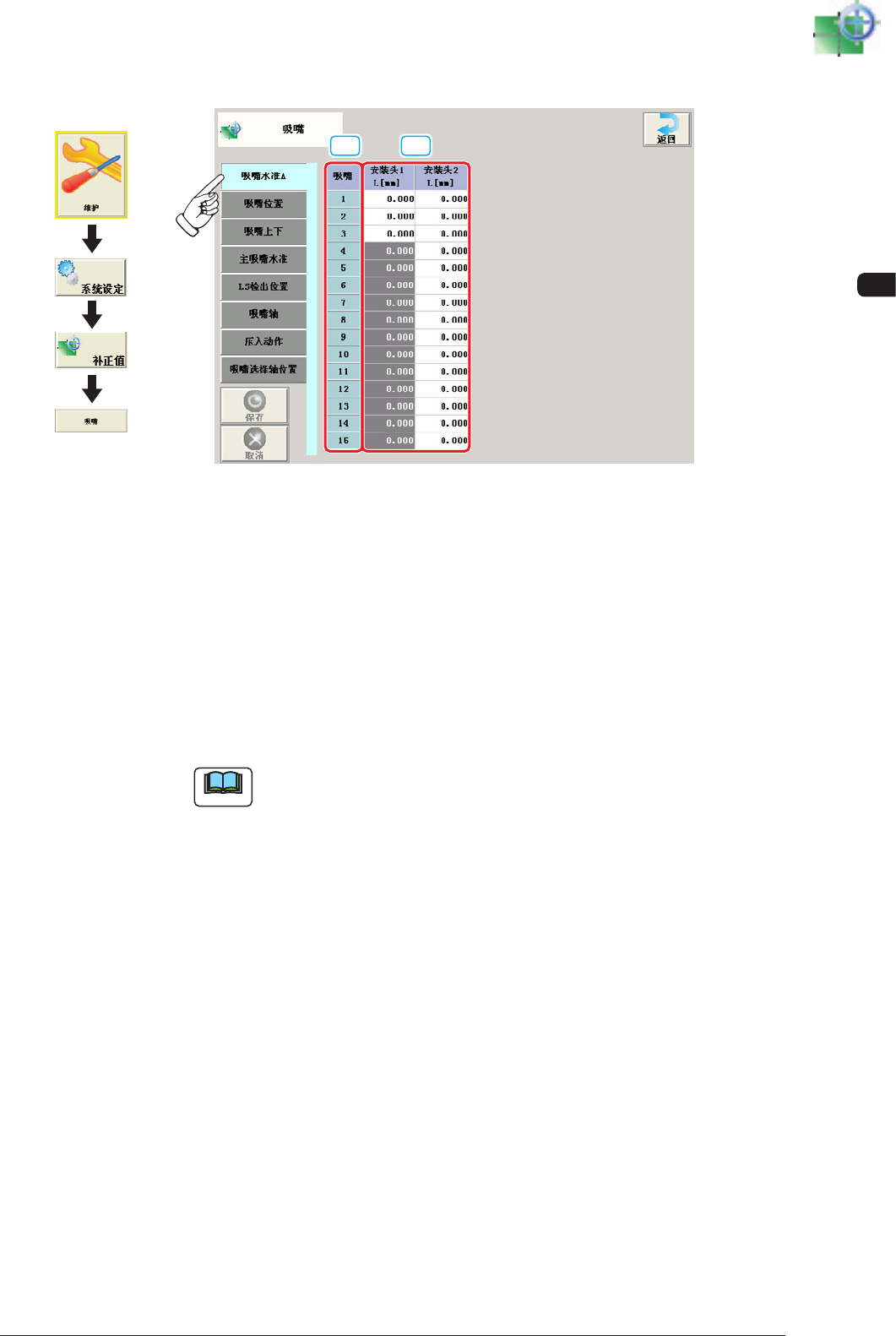

2.6.1 吸嘴水准 A
[1] [2]
F3B36
[1] 吸嘴
显示各吸嘴号。
[2] 安装头 1、2
L( 高 )[mm]
是贴装在安装头的普通吸嘴的吸嘴下面水准的补正值数据。
在吸嘴上下轴原点状态下，用线性传感器测定的各吸嘴下面水准，保
存与主吸嘴水准补正值之差。
Note
通过吸嘴水准补正值＝主吸嘴水准－
普通
吸嘴水准测定值算出。
1201-003
界面展开
3OM-1602
2-44
第二章 2. 补正 ( 补正值 ) 数据
2.6.2 吸嘴位置
[1] [2]
F3B37
[1] 吸嘴
显示各吸嘴号。
1008-002
界面展开
