3OM-1602 第一章 6. 装置诊断 1-95 [3] 异常概率显示部 显示 [2] 中选择的所属按钮的状态。 [4] [ 开始 ]、[ 停止 ]、[ 清除 ] 按钮 [ 开始 ] 按钮 按该按钮，便以 10msec 为周期进行异常检查。 [ 停止 ] 按钮 按该按钮，停止检查。 [ 清除 ] 按钮 按该按钮，清除测定次数和异常次数 。 1008-001
3OM-1602
1-94
第一章 6. 装置诊断

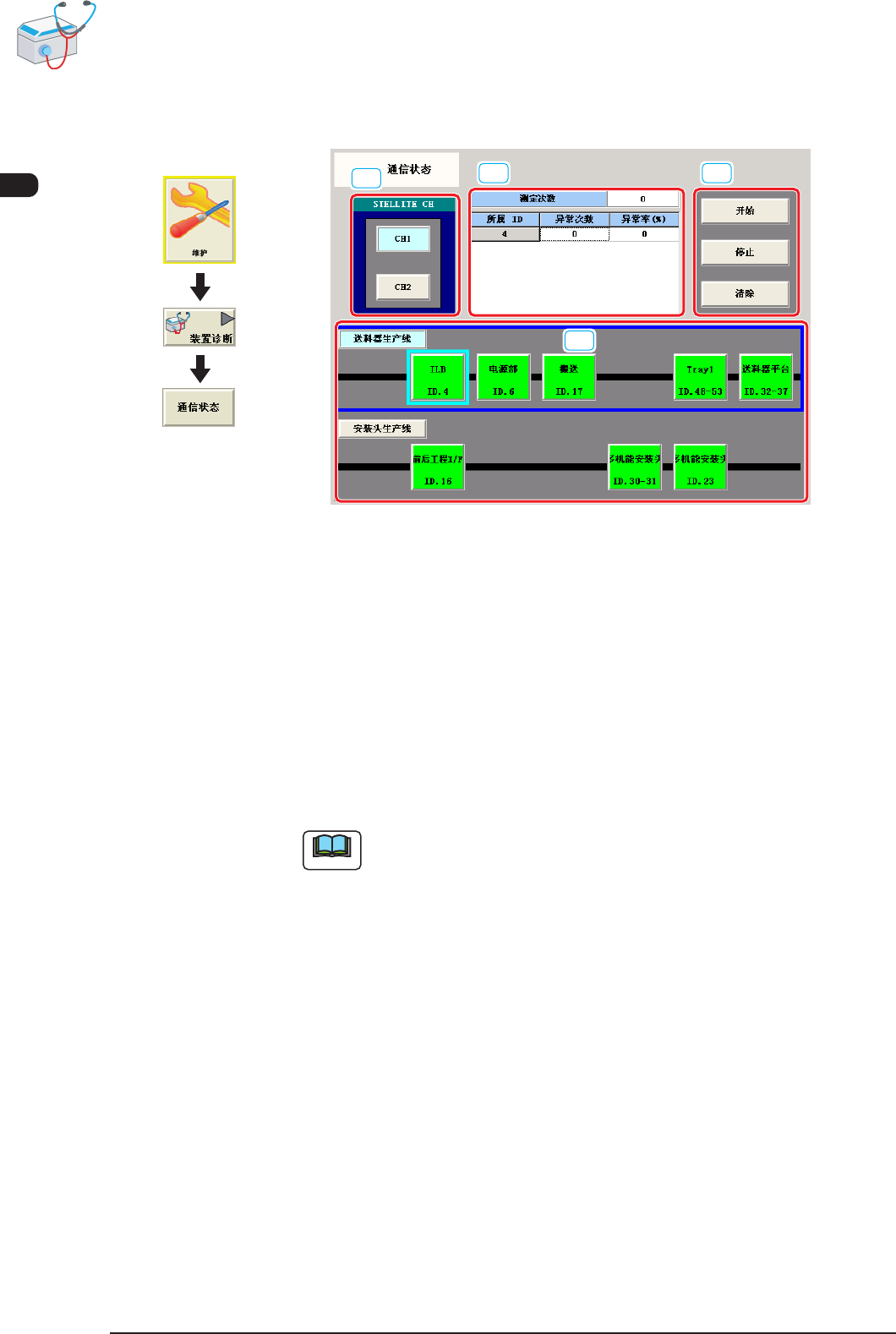

6.4 通信状态
诊断各部的通信状态。
[1]
[2]
[3] [4]
F3A71
[1] 模块选择按钮
在装置的图像中显示的各模块被设为按钮。
按下按钮，选择模块。
[2] [ 送料器生产线 ]、[ 安装头生产线 ] 按钮
各所属按钮
按下 [ 送料器生产线 ] 按钮，送料器生产线的各按钮变为有效 ；
按下 [ 安装头生产线 ] 按钮，安装头生产线的各所属按钮变为有效。
按下按钮选择所属按钮。
Note
所显示的所属按钮根据 [1] 中选择的模块而异。
1008-001
界面展开
3OM-1602
第一章 6. 装置诊断
1-95
[3] 异常概率显示部
显示 [2] 中选择的所属按钮的状态。
[4] [ 开始 ]、[ 停止 ]、[ 清除 ] 按钮
[ 开始 ] 按钮
按该按钮，便以 10msec 为周期进行异常检查。
[ 停止 ] 按钮
按该按钮，停止检查。
[ 清除 ] 按钮
按该按钮，清除测定次数和异常次数。
1008-001
3OM-1602
1-96
第一章 6. 装置诊断

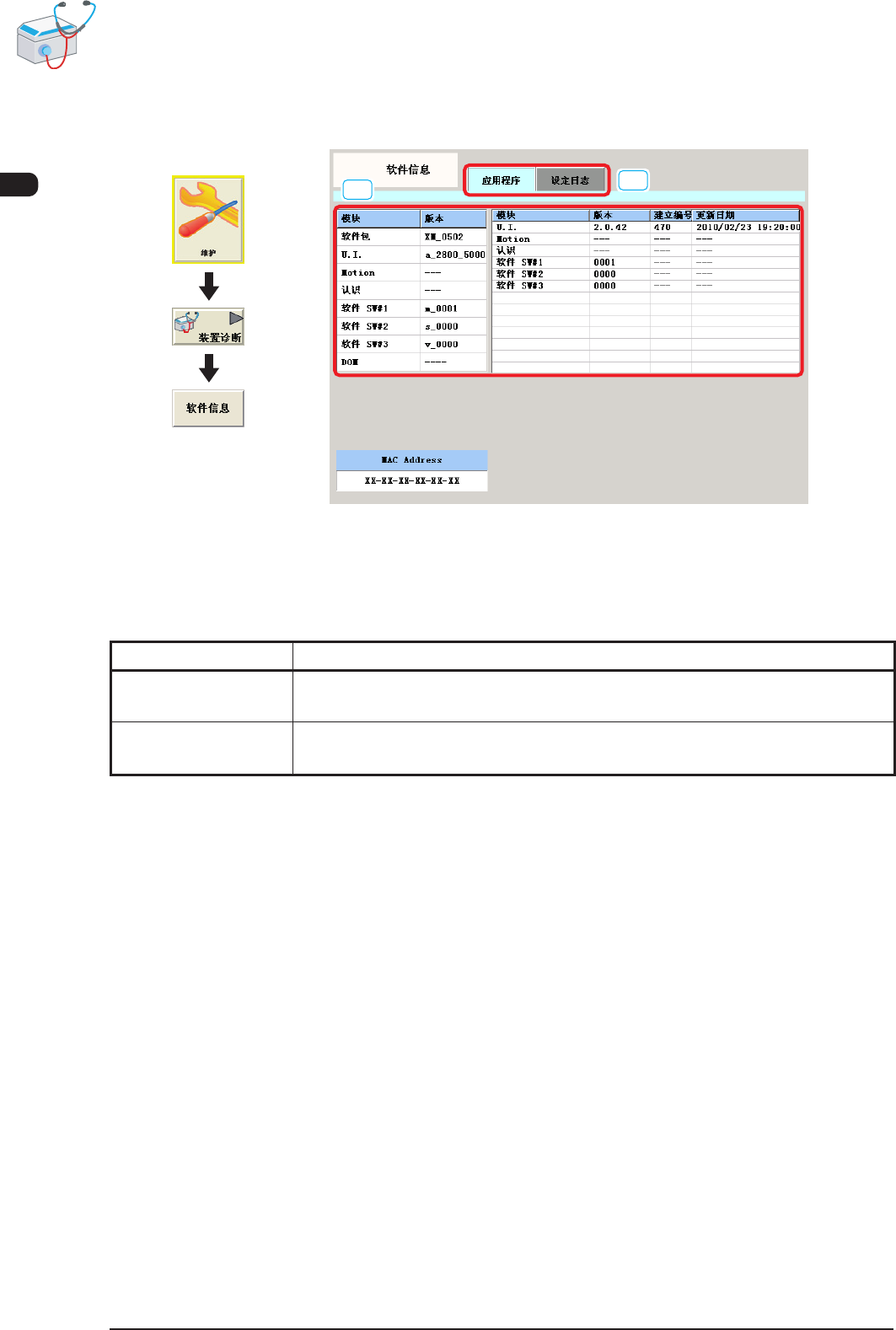

6.5 软件信息
可以显示装置当前的应用程序信息和设定日志等。
[1]
[2]
F3A72
[1] Tab
“
软件信息
”
界面分为以下 2 个选项卡，按下 Tab，便显示各选项卡。
Tab 内 容
应用程序 显示应用程序情报界面。
设定日志 显示设定日志界面。
T3A12-1
[2]
“
软件信息
”
界面
显示选定按钮的内容。
1201-002
界面展开
