3OM-1602
2-28
第二章 2. 补正 ( 补正值 ) 数据
[2] 多机能 ( 多功能 ) 安装头
X[mm]、Y[mm]
根据安装头上下轴动作，调整安装头旋转中心的偏离。
[3] [ 标准 ] 按钮
适用元件为标准元件时，计算贴装目的位置时被变换、加算。
[ 附带管脚 ( 带引脚 )] 按钮
适用元件为带引脚元件时，计算贴装目的位置时被变换、加算。
[BGA] 按钮
适用元件为 BGA/CSP 元件时，计算贴装目的位置时被变换、加算。
1008-002
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-29

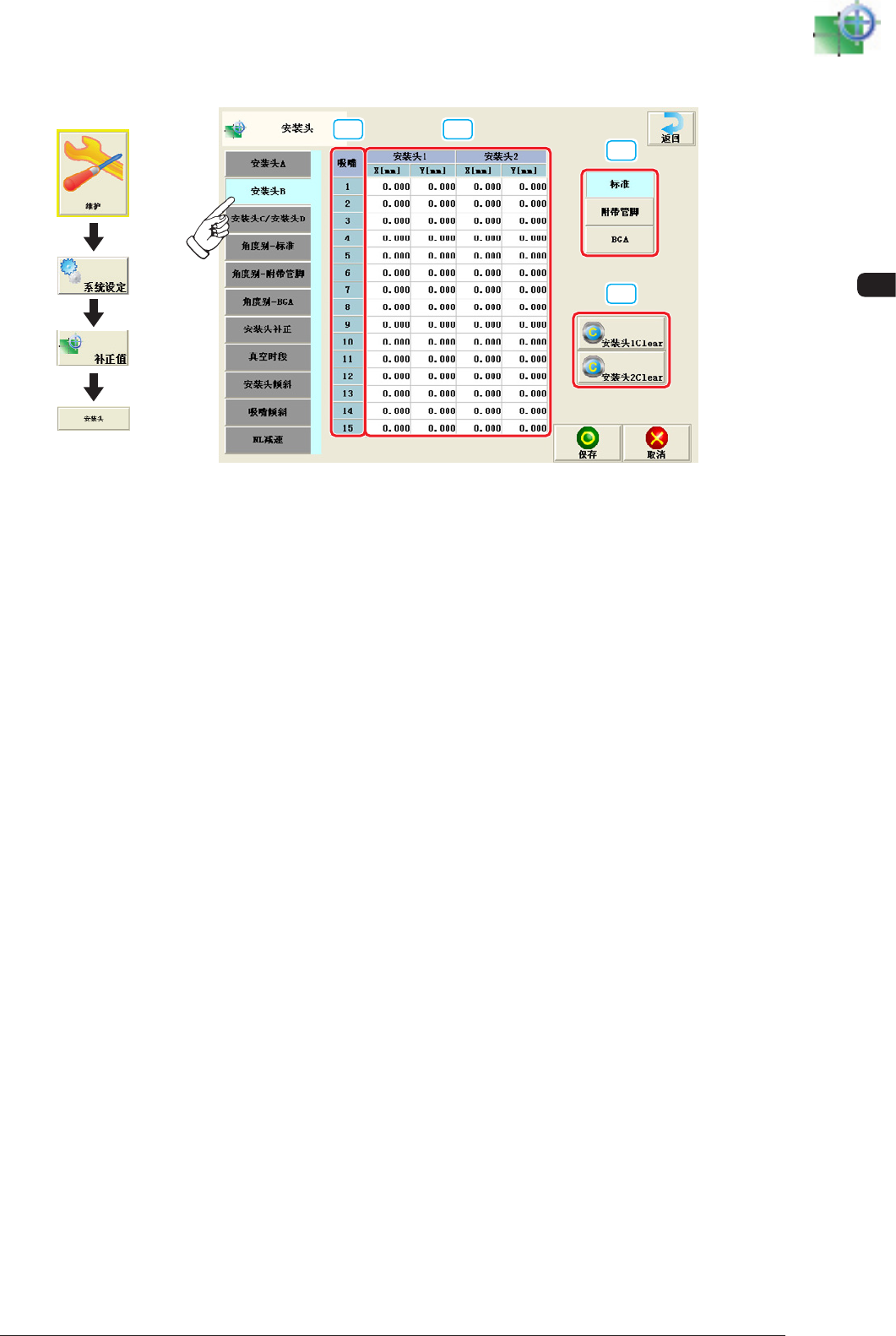

2.5.2 安装头 B
[1] [2]
[3]
[4]
F3B24
[1] 吸嘴 1 ～ 15
显示各吸嘴号。
[2] 安装头 1、2
X、Y[mm]
调整吸嘴升降轴动作引起的吸嘴位置偏离。
[3]
[ 标准 ] 按钮
适用元件为标准元件时，计算贴装目的位置时被变换、加算。
[ 附带管脚 ( 带引脚 )] 按钮
适用元件为带引脚元件时，计算贴装目的位置时被变换、加算。
[BGA] 按钮
适用元件为 BGA/CSP 元件时，计算贴装目的位置时被变换、加算。
[4] [ 安装头 1Clear] 按钮 [ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
1201-004
界面展开
3OM-1602
2-30
第二章 2. 补正 ( 补正值 ) 数据

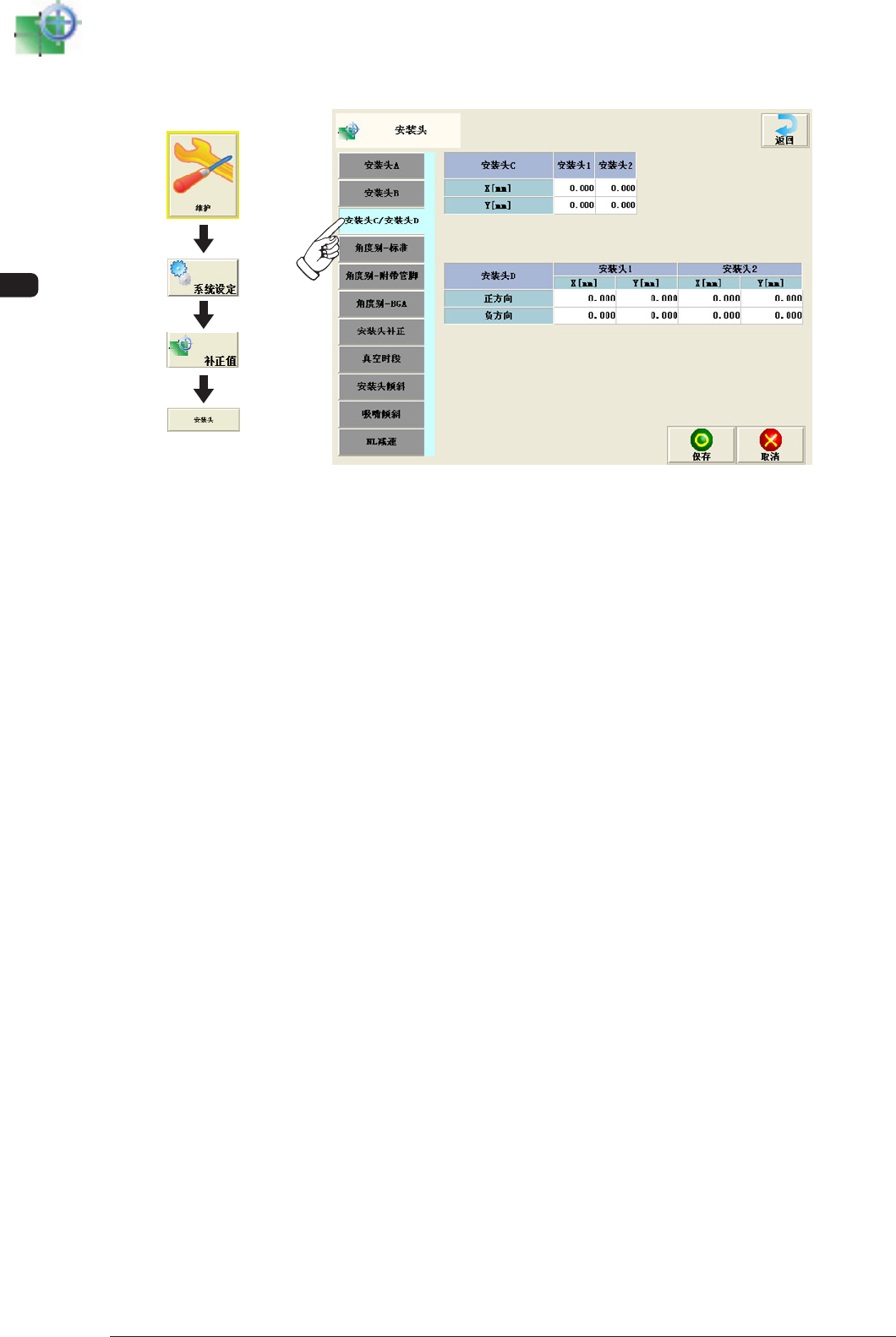

2.5.3 安装头 C/ 安装头 D
F3B24-1
1201-002
界面展开
