3OM-1602
2-80
第二章 4. 环境设定
[5] 生产线装置情报显示部
显示生产线构成。
装置名
设定装置名或 IP 地址。
装置类别
选择装置类别。
前工程 ( 工序 )、后工程
选择装置的前工序及后工序的装置是关联装置 (SIGMA 系列 ) 还是非关
联装置。
选择
选择进行装置重新排列的装置。
[6]
[Line 送信 ] 按钮
将生产线构成设定送信到生产线装置。
[7] 重新排列按钮
重新排列装置。
请选择适用装置的移动单元后，按 [
]、[ ] 按钮重新排列。
[8] [ 并列确认 ] 按钮
进行
“
[5] 生产线装置情报显示部
”
选择的装置确认。
按此按钮，选中装置的塔灯亮灯，蜂鸣器发声。
[9] [ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-004
3OM-1602
第二章 4. 环境设定
2-81
4.3 塔灯、蜂鸣器

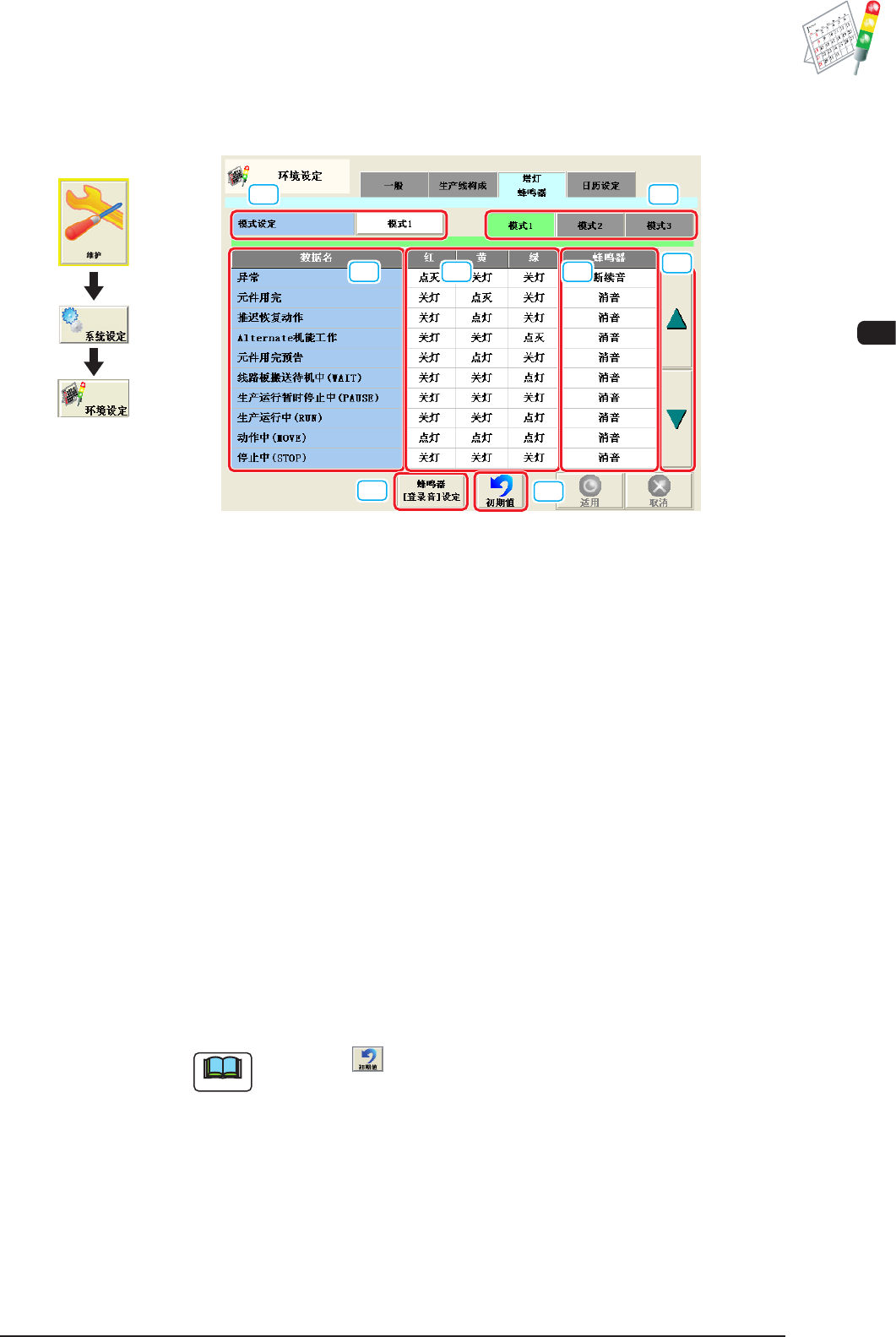

设定塔灯色和警告音。
[1] [2]
[3]
[4]
[5]
[6]
[7]
[8]
F3B66
[1] 模式设定
切换模式。
[2] 塔灯设定选择
[ 模式 1]、[ 模式 2]、[ 模式 3] 显示按钮。
可以保存塔灯的设定图形。
按下按钮，图形被切换。
[3] 数据名
显示设定塔灯色 ( 红、黄、绿 ) 和警告音的项目。
[4] 红、黄、绿
设定塔灯色 ( 红、黄、绿 ) 的
“
亮灯
”
、
“
点灭 ( 闪烁 )
”
、
“
灭灯
”
。
[5]
蜂鸣器
设定蜂鸣器的
“
消音
”
、
“
断续音
”
、
“
连续音
”
、
“
登录音
”
。
“
登录音
”
在
“
蜂鸣器设定
”
选项卡中，可编辑任意模式。
Note
按下图标 ( )，可恢复初始设定。
[6] [ ▲ ]、[ ▼ ] 按钮
滚动数据。
1201-004
界面展开
3OM-1602
2-82
第二章 4. 环境设定
[7] 蜂鸣器 [ 登录音 ] 设定
将
“
塔灯
”
Tab 的
“
蜂鸣器
”
设定为
“
登录音
”
时，设定警告音模式。

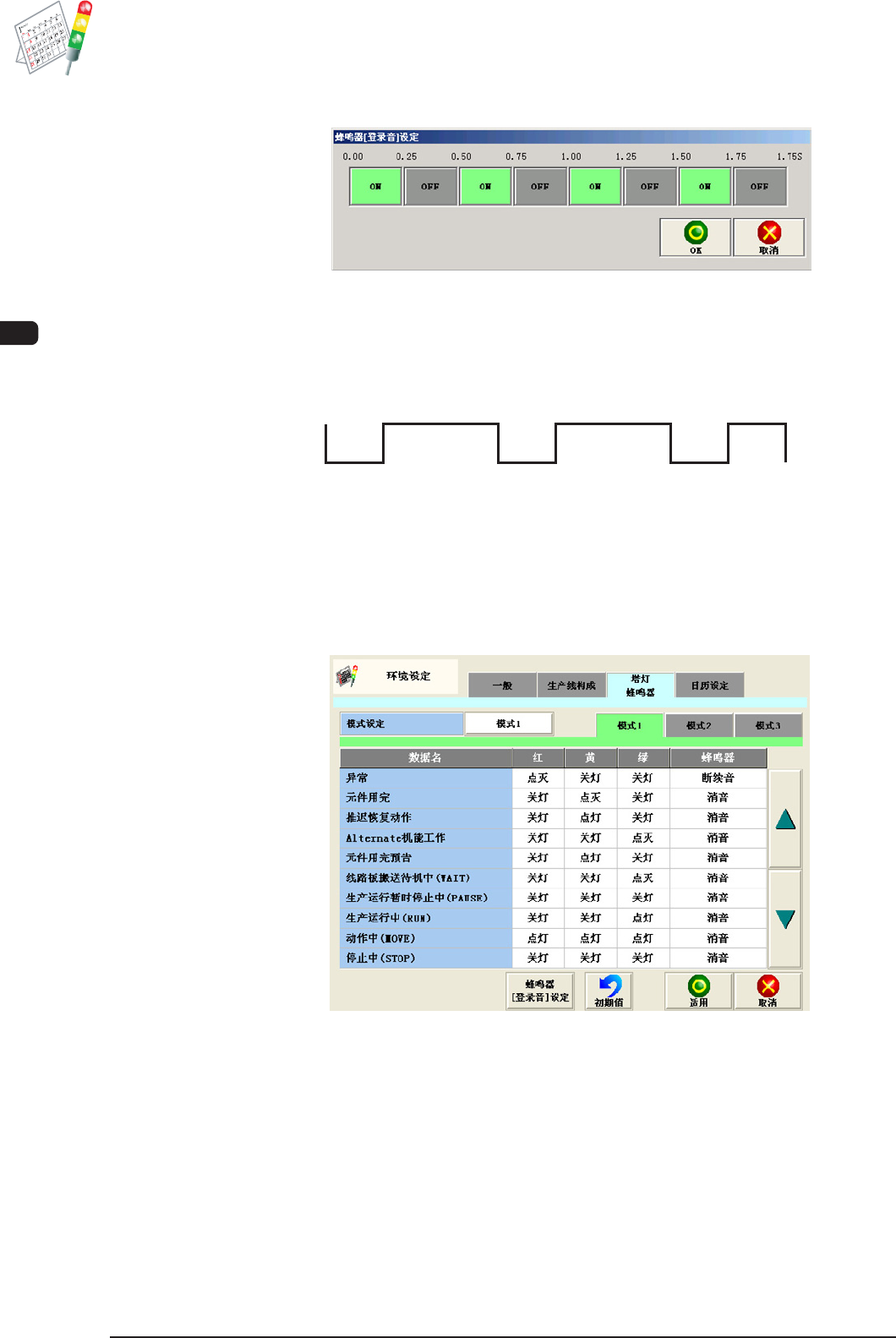

F3B67
登录音 2 秒为一周期，分 8 次，搭配 ON( 打开 )、OFF( 关闭 )，可编辑
任意模式。
OFF OFF
ON ON ON ON ON
OFF
F3B68
[8] 初期值 ( 初始值 )
将塔灯色和警告音恢复为初始值。
初始值如下 :
F3B68-1
1201-003
