3OM-1602 1-18 第一章 4. 单元调整 1008-002 [7] 遮光轨迹图表 显示线性传感器遮光轨迹图表。 [8] 计测值 数值显示线性传感器遮光轨迹。 用右侧的箭头滚动显示数据。
3OM-1602
第一章 4. 单元调整
1-17

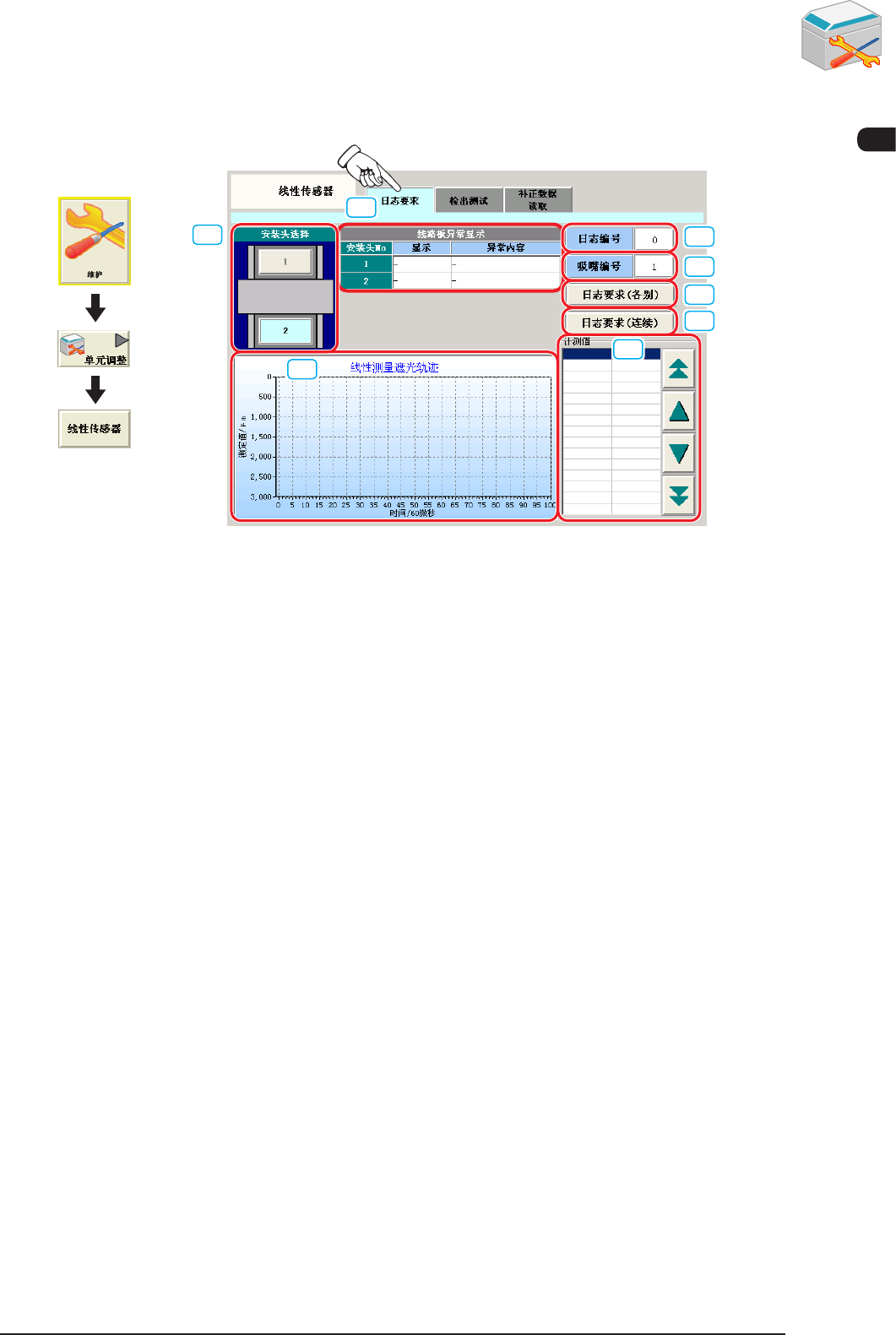

4.2.1 日志要求
显示线性传感器遮光轨迹的日志。
[3]
[4]
[5]
[6]
[8]
[7]
[1]
[2]
F3A13
[1] 安装头选择按钮
用装置的图像显示表示安装头的按钮。
选择显示日志的安装头。
[2] 线路板异常显示
发生异常时，显示各安装头的线性传感放大器线路板的异常代码编号
和异常内容。
[3]
[ 日志编号 ] 按钮
显示
“
日志编号
”
输入界面，指定进行计测显示的日志编号。
[4] [ 吸嘴编号 ] 按钮
显示
“
吸嘴编号
”
输入界面，指定进行计测显示的吸嘴编号。
[5]
[ 日志要求 ( 各别 )] 按钮
显示指定的日志编号的遮光轨迹数据。
[6] [ 日志要求 ( 连续 )] 按钮
显示 0 ～ 15 的日志编号的遮光轨迹数据。
1008-002
界面展开
3OM-1602
1-18
第一章 4. 单元调整
1008-002
[7] 遮光轨迹图表
显示线性传感器遮光轨迹图表。
[8] 计测值
数值显示线性传感器遮光轨迹。
用右侧的箭头滚动显示数据。
3OM-1602
第一章 4. 单元调整
1-19
4.2.2 检出测试
进行吸嘴检出测试。
[1] [4]
[6]
[3]
[5]
[2]
F3A14
[1] 安装头选择
用装置的图像显示表示安装头的按钮。
选择进行检出测试的安装头。
[2] 检出设定
判定水准
按下 [ 动作 ] 按钮进行全部吸嘴的检出时，若超过判定水准便在吸嘴
选择部显示
“
NG
”
。
•
初始值 : 0.070
[3]
[ 动作 ] 按钮
进行全吸嘴的检出。
[4]
线性测量 ( 传感器 ) 遮光轨迹
图表显示在
“
[6] 吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
[5] 计测值
数值显示在
“
[6] 吸嘴选择部
”
中选择的吸嘴的遮光轨迹。
用右侧的箭头滚动显示数据。
[6]
吸嘴选择部
显示所选安装头的吸嘴。
按下吸嘴编号，便进行吸嘴选择 / 解除。
进行检出测试，便显示其结果。
按下结果显示部分，在
“
[4] 线性测量遮光轨迹
”
及
“
[5] 计测值
”
中显
示选定吸嘴的检出结果。
1201-003
界面展开
