3OM-1602
1-74
第一章 6. 装置诊断
[3] 手动动作
配置有以下操作按钮。
连续动作
按下 [+] 按钮或 [-] 按钮，设定单元的手动调节操作的方向。
单步动作
按下 [+] 按钮或 [-] 按钮，设定单元的手动调节操作的方向。
原点 (Start)
[ 全轴 ] 按钮 : 将全轴原点复位。
[ 选择轴 ] 按钮 : 将用单元选择按钮选择的轴原点复位。

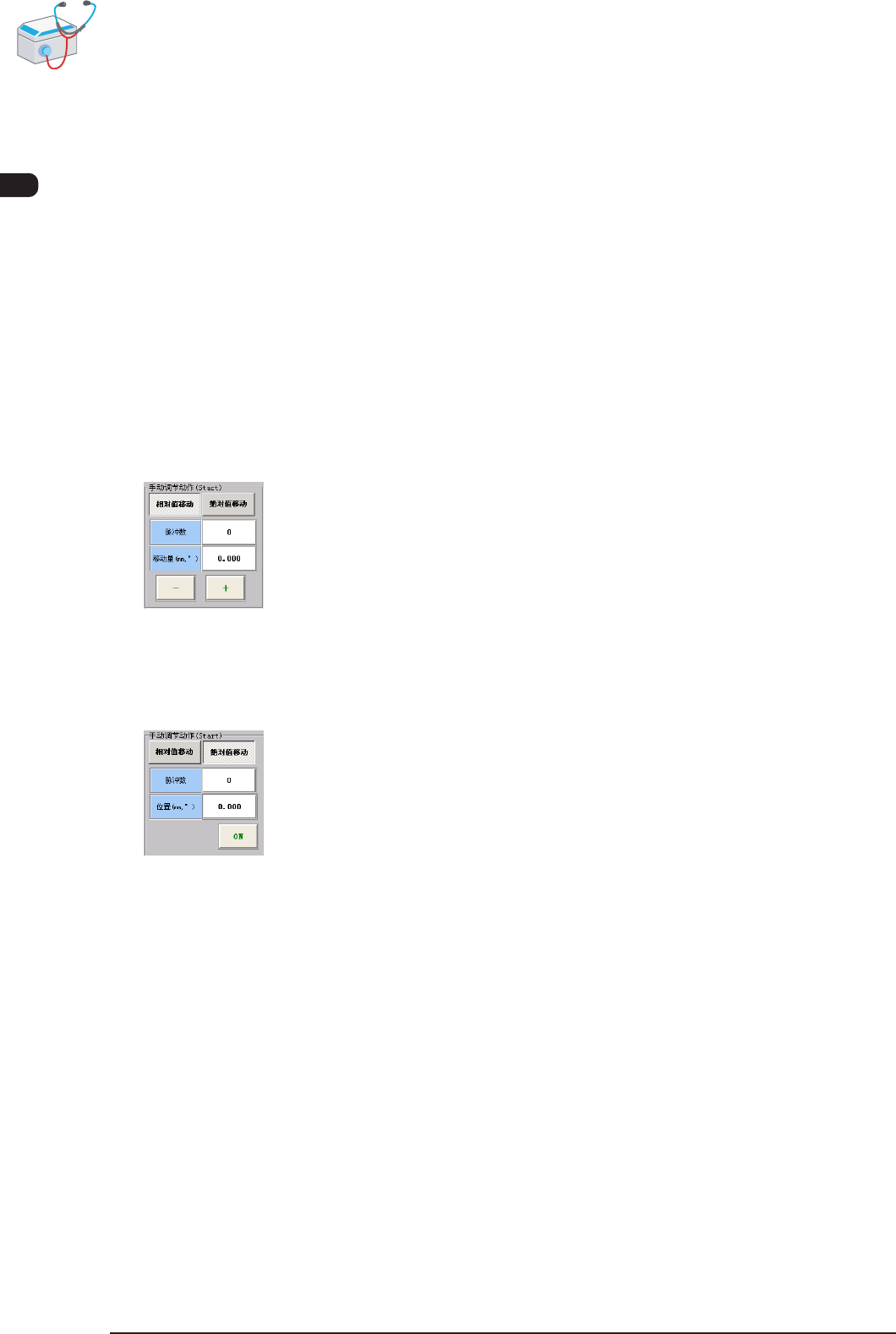

[4] 手动调节动作 (Start)
选择是做相对值移动还是绝对值移动。
[ 相对值移动 ] 按钮
按下 [ 相对值移动 ] 按钮，便用相对值显示各单元的手动调节动
作的
“
脉冲数
”
及
“
移动量 (mm，
°
)
”
。
按下
“
脉冲数
”
及
“
移动量 (mm，
°
)
”
按钮，便显示对应于各项目
的输入界面。
输入数值后按下 [ 设定 ] 按钮，所输入的数值被设定。
按下方向移动按钮 [+] 按钮或 [-] 按钮，设定单元的手动调节动
作方向。
[ 绝对值移动 ] 按钮
按下 [ 绝对值移动 ] 按钮，便用绝对值显示各单元的手动调节动
作的
“
脉冲数
”
及
“
移动量 (mm，
°
)
”
。
按下
“
脉冲数
”
及
“
移动量 (mm，
°
)
”
按钮，便显示对应于各项目
的输入界面。
输入数值后按下 [ 设定 ] 按钮，所输入的数值被设定。
按下 [ON] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，便
向设定的位置移动。
F3A48
F3A49
1201-003
3OM-1602
第一章 6. 装置诊断
1-75
6.2.2 系统信息
显示装置当前的系统信息等。
[1]
[2]
F3A50
[1] 显示切换按钮
“
系统信息
”
界面分为以下项目，按下按钮，便显示各界面。
按钮 内 容
系统 #1 ～ #4 显示系统 #1 ～ #4 的状态。
轴数据 #1 ～ #4 显示轴数据 #1 ～ #4 的状态。
伺服放大器 显示伺服放大器的状态。
警报 显示警报的状态。
通用监视器 显示通用监视器的状态。
参数 显示参数的状态。
T3A7
1201-003
界面展开
3OM-1602
1-76
第一章 6. 装置诊断
[2] 状态显示
显示各部分的状态。
(1) 系统 #1、系统 #2、系统 #3、系统 #4
显示作为
“
系统信息
”
界面初始显示的
“
系统 #1
”
界面。
F3A51
(2) 轴数据 #1、轴数据 #2、轴数据 #3、轴数据 #4
F3A52
