3OM-1602 第一章 6. 装置诊断 1-79 1201-003 6.2.3 DI 停止信号 [1] [2] F3A57 [1] 显示切换按钮 “ DI 停止信号 ” 界面分为以下项目，按下按钮，便显示各界面。 按钮 内 容 状态监视器 显示 DI 停止信号状态监视器的状态。 参数 显示 DI 停止信号设定参数的状态。 T3A8 界面展开
3OM-1602
1-78
第一章 6. 装置诊断
1008-002
(5) 通用监视器
在
“
系统信息
”

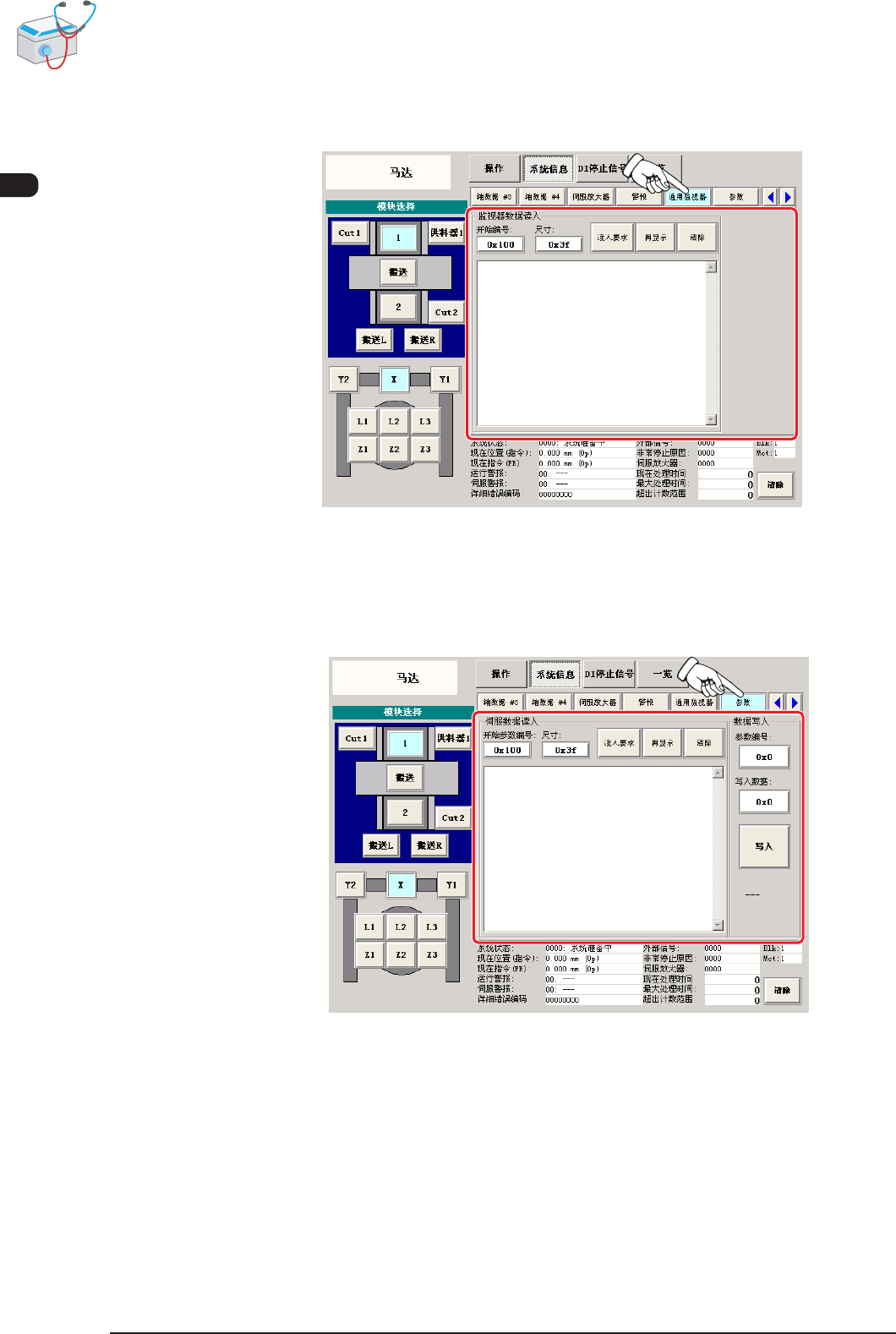

界面，按下 [ 通用监视器 ] 按钮，便显示
“
通用监
视器
”
界面。
F3A55
(6) 参数
在
“
系统信息
”
界面，按下 [ 参数 ] 按钮，便显示
“
参数
”
界面。
F3A56
3OM-1602
第一章 6. 装置诊断
1-79
1201-003
6.2.3 DI 停止信号
[1]
[2]
F3A57
[1] 显示切换按钮
“
DI 停止信号
”
界面分为以下项目，按下按钮，便显示各界面。
按钮 内 容
状态监视器 显示 DI 停止信号状态监视器的状态。
参数 显示 DI 停止信号设定参数的状态。
T3A8
界面展开
3OM-1602
1-80
第一章 6. 装置诊断
[2] 状态显示
显示各部分的状态。
(1) 状态监视器
在
“
DI 停止信号
”

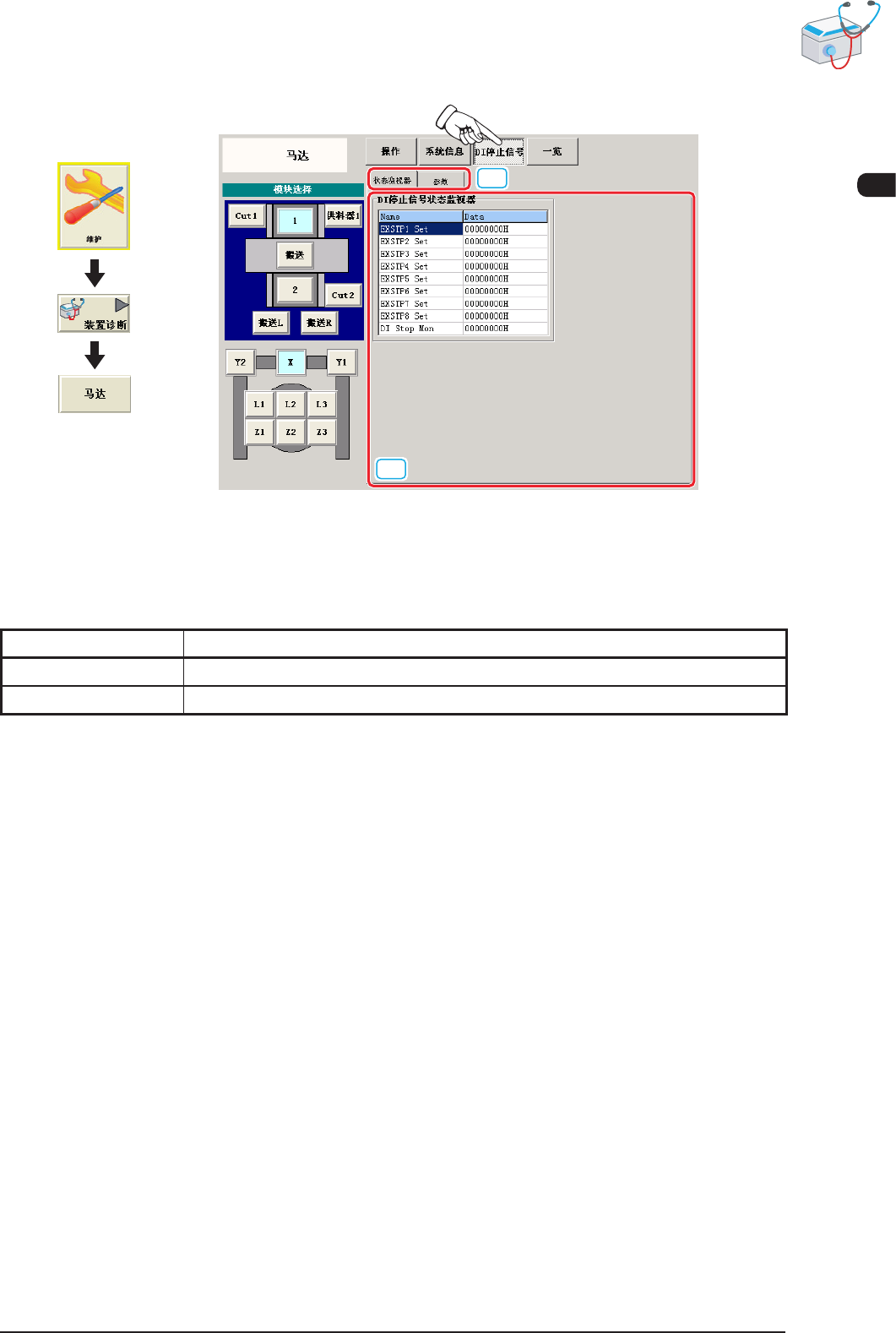

界面，按下 [ 状态监视器 ] 按钮，便显示
“
状
态监视器
”
界面。

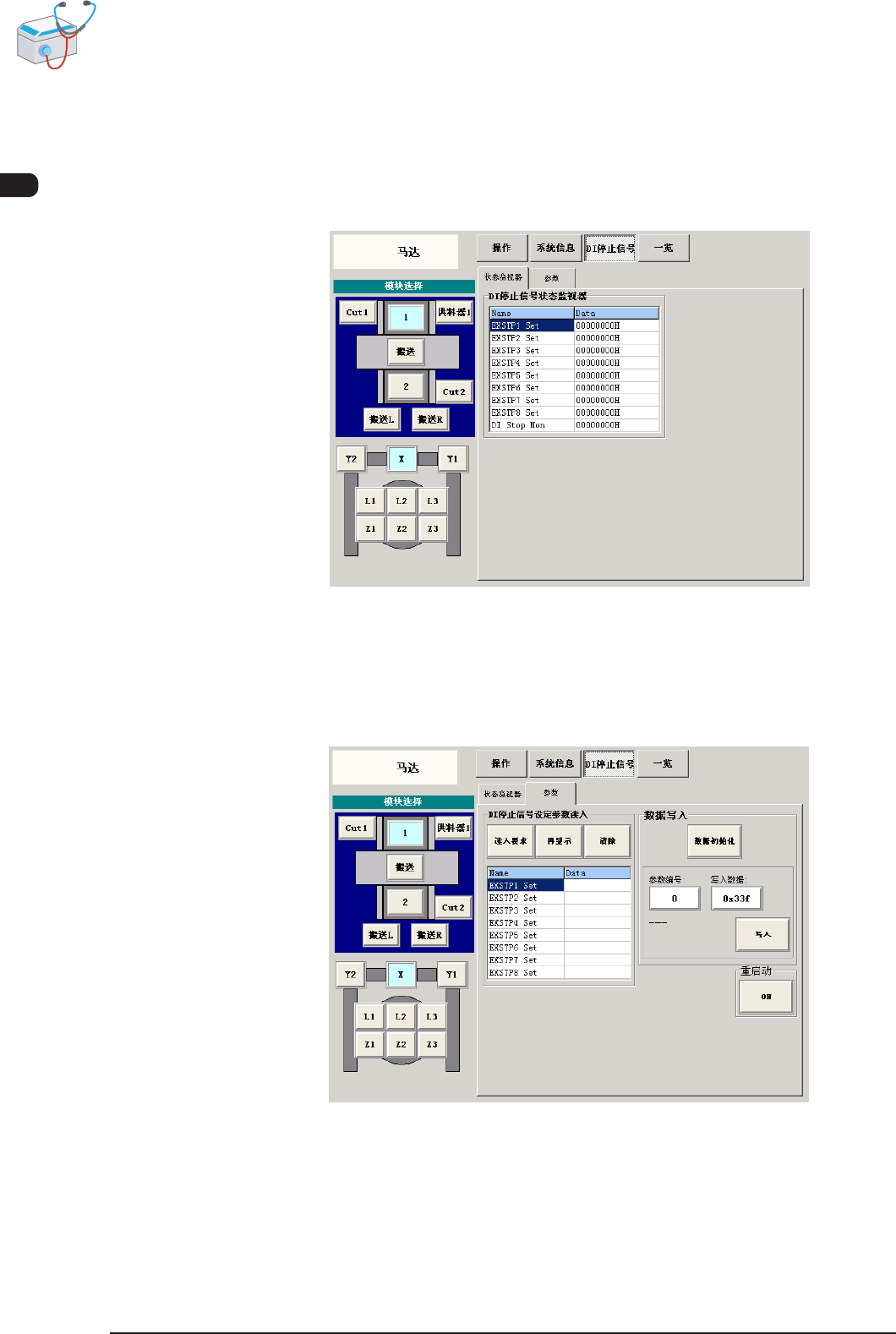

F3A58
(2) 参数
在
“
DI 停止信号
”
界面，按下 [ 参数 ] 按钮，便显示
“
参数
”
界面。
F3A59
1201-003
