3OM-1602 2-10 第二章 2. 补正 ( 补正值 ) 数据 2.1.6 教示板 [1] F3B11 [1] 安装头 1、2 X( 横 )、Y( 纵 )、L( 高 )[mm] 调整治具放置处的设计位置的偏离。 1201-003 界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-9
2.1.5 基准标记补正 ( 补正值 )
F3B9
标记 ( 中 ) 是移动安装头旋转中心到元件识别照相机上时，用线路板识别
照相机拍摄的基准标记位置。标记 ( 右 )、标记 ( 左 ) 是将安装头 ( 相应吸
嘴 ) 旋转 90
°
或 270
°
的状态下移动相应吸嘴到元件识别照相机中心时，用
线路板识别照相机拍摄的基准标记位置。
Xm(+)
Ym(+)
元件识别照相机
安装头旋转中心
基准标记
线路板识别照相机中心
Pm.装置基准坐标原点
基准标记
线路板识别照相机中心
元件识别照相机
安装头旋转中心
F3B10
1201-003
界面展开
3OM-1602
2-10
第二章 2. 补正 ( 补正值 ) 数据
2.1.6 教示板
[1]
F3B11
[1] 安装头 1、2
X( 横 )、Y( 纵 )、L( 高 )[mm]
调整治具放置处的设计位置的偏离。
1201-003
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-11

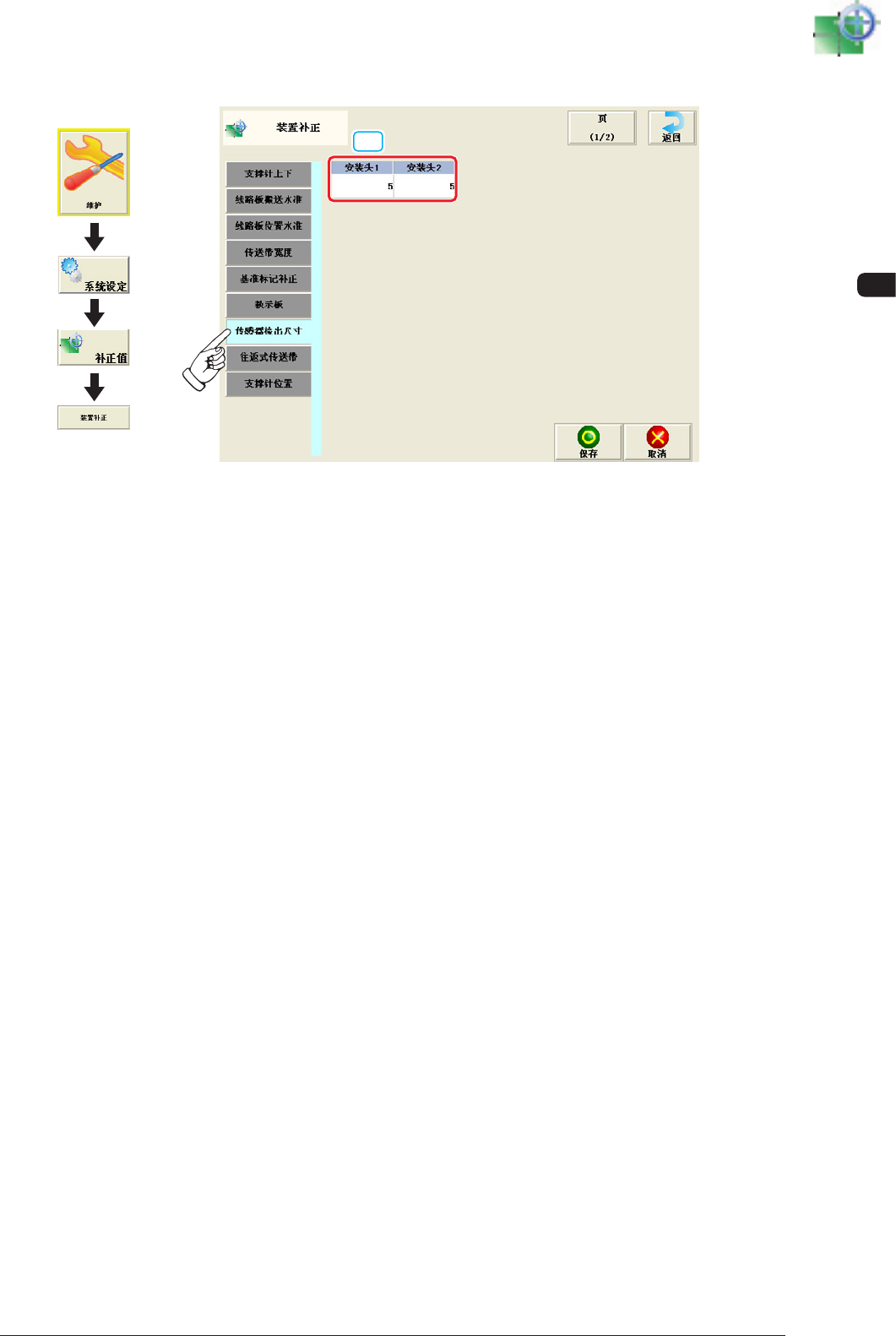

2.1.7 传感器 ( 线性传感器 ) 检出尺寸
[1]
F3B12
[1] 安装头 1、2
用各安装头的线性传感器设定灰尘污垢检出扫描数。
1201-003
