3OM-1602 第一章 3. 单元交换 1-9 1201-004 3.3 送料器单元 按下送料器单元按钮，便显示以下界面。 [1] [2] [3] 送料器单元按钮 F3A8 [1] 单元选择 [ 送料器 ] 按钮 : 切换到送料器。 [ 多段供料器 JEDEC] 按钮 : 切换到 JEDEC 尺寸的多段供料器 ( 选 项 )。 [ 多段供料器 全尺寸 ] 按钮 : 切换到全尺寸的多段供料器 ( 选项 )。 [2] 交换方法说明 显示 …
3OM-1602
1-8
第一章 3. 单元交换
[2] 储料器类型
高速贮备器 ( 储料器 ) 类型选择
选择高速储料器的类型。
[ 高速 ] 按钮 : 切换为高速吸嘴储料器。
[MR12] 按钮 : 切换为 MR12 储料器。
[L15(NH120)] 按钮 : 切换为特殊大型吸嘴用吸嘴储料器
(GS-NH101)。

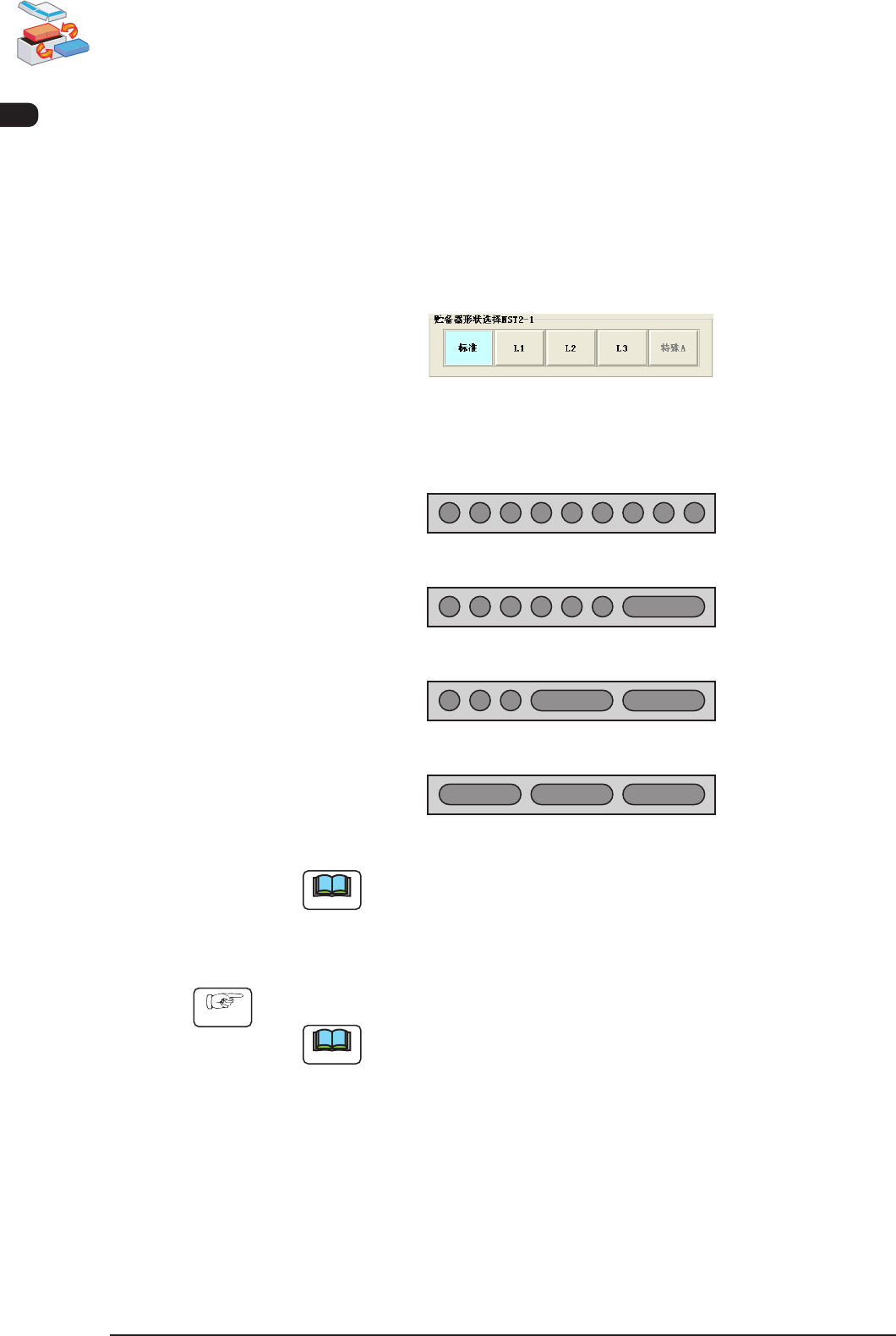

贮备器形状选择
F3A7-1
选择多功能吸嘴储料器的形状。
GS-NM100 : Max.9 个
GS-NM101 : Max.7个
GS-NM102 : Max.5个
GS-NM103 : Max.3个
标准
L1
L2
L3
F3A7-2
Note
增设吸嘴储料器时，需要另外选项。
•
吸嘴储料器的设定步骤
Procedure
(1) 从
“
单元选择
”
按下设置的吸嘴储料器按钮。
Note
高速吸嘴储料器时显示储料器类型，多功能吸嘴储料器时显示储料器
形状。
(2) 按下储料器类型或储料器形状按钮。
(3) 按下 [ 适用 ] 按钮。
1201-001
3OM-1602
第一章 3. 单元交换
1-9
1201-004
3.3 送料器单元

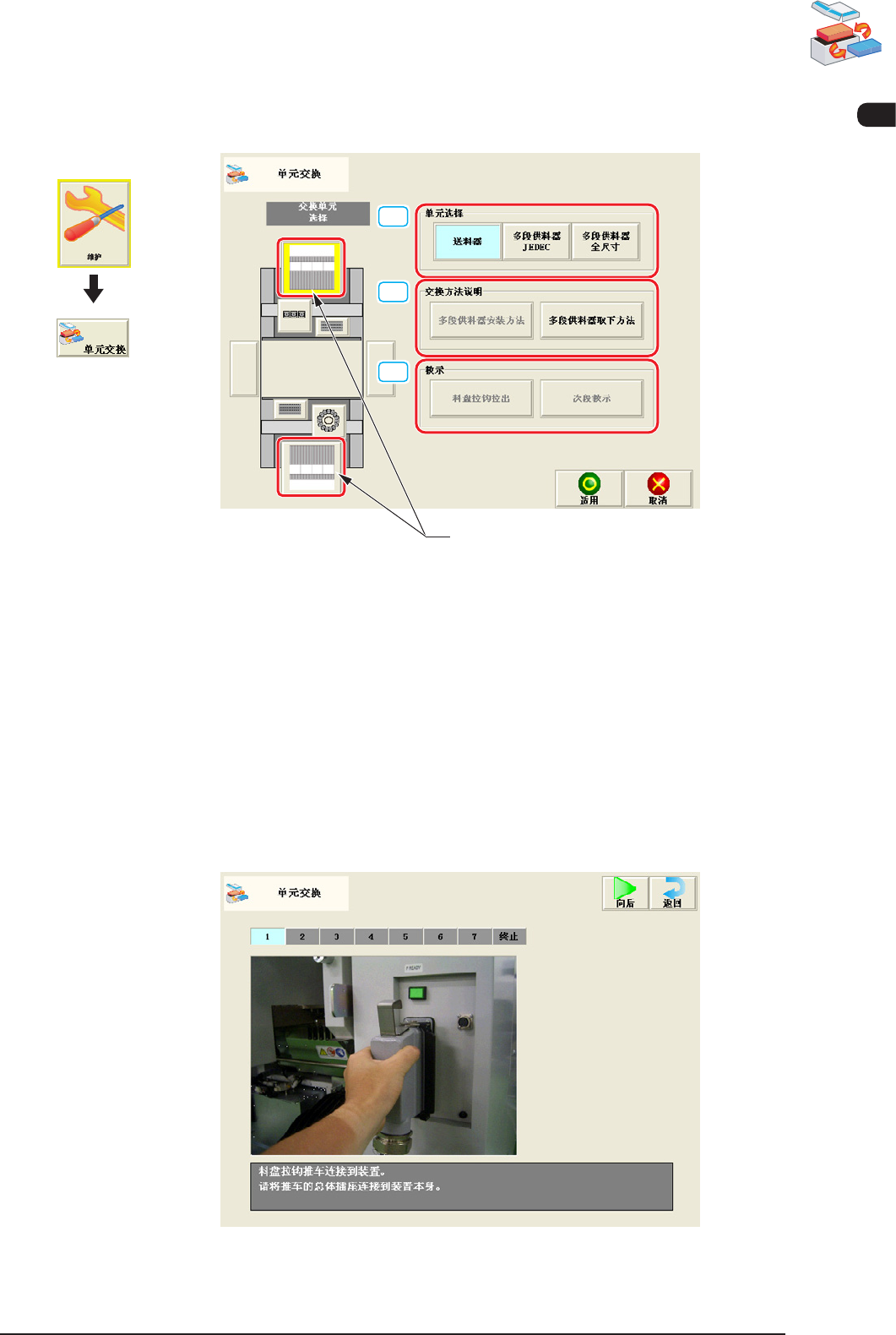

按下送料器单元按钮，便显示以下界面。
[1]
[2]
[3]
送料器单元按钮
F3A8
[1] 单元选择
[ 送料器 ] 按钮 : 切换到送料器。
[ 多段供料器 JEDEC] 按钮 : 切换到 JEDEC 尺寸的多段供料器 ( 选
项 )。
[ 多段供料器 全尺寸 ] 按钮 : 切换到全尺寸的多段供料器 ( 选项 )。
[2] 交换方法说明
显示
“
多段供料器 JEDEC
”
( 选项 )、
“
多段供料器 全尺寸
”
( 选项 ) 的
安装方法界面、取下方法界面。
交换方法说明界面 F3A9
界面展开
3OM-1602
1-10
第一章 3. 单元交换
[3] 教示
[ 料盘拉钩拉出 ] 按钮
通过教示料盘拉钩棘爪部分设定的标记位置，对每个装置的料盘拉钩
拉出动作补正值进行教示。
Note
另外需要料盘拉钩拉出教示销。
[ 次段教示 ] 按钮
进行多段供料器托盘的次段教示。
请将多段供料器安装到主机装置后，选择次段教示。
若不进行此教示，托盘就不能顺利转乘到料盘拉钩推车上。
Reference
详细内容请参照
“
第七卷 第三章 维护菜单
”
章节。
1201-004
