3OM-1602 2-20 第二章 2. 补正 ( 补正值 ) 数据 2.3 送料器 A 及送料器 B [1] [2] [3] [4] [5] F3B15 送料器补正值 A 补正送料器安装台各槽偏离的补正值数据。 Notice 装置出厂时已调整、设定好。 请不要随意变更。 送料器补正值 B 补正送料器偏离的数据。 • 关于 X/Y 数据 自动更新数据，以便在自动运行中进行元件识别处理 ( 吸嘴中心和元件 中心的位置关系把握 )，在元件中…
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-19
2.2 送料器安装台
[1]
[2]
[3]
F3B14
[1] L
是调整对送料器安装台 1、2 的设计尺寸的高度方向偏离的补正值数据。
设置的送料器安装台低于设计值时，正输入。
Note
以标记 ( 左 )XY、标记 ( 右 )XY 值为基准，算出送料器安装台的线路
板定位部的倾斜度。
[2] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[3] [ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
1201-003
界面展开
3OM-1602
2-20
第二章 2. 补正 ( 补正值 ) 数据

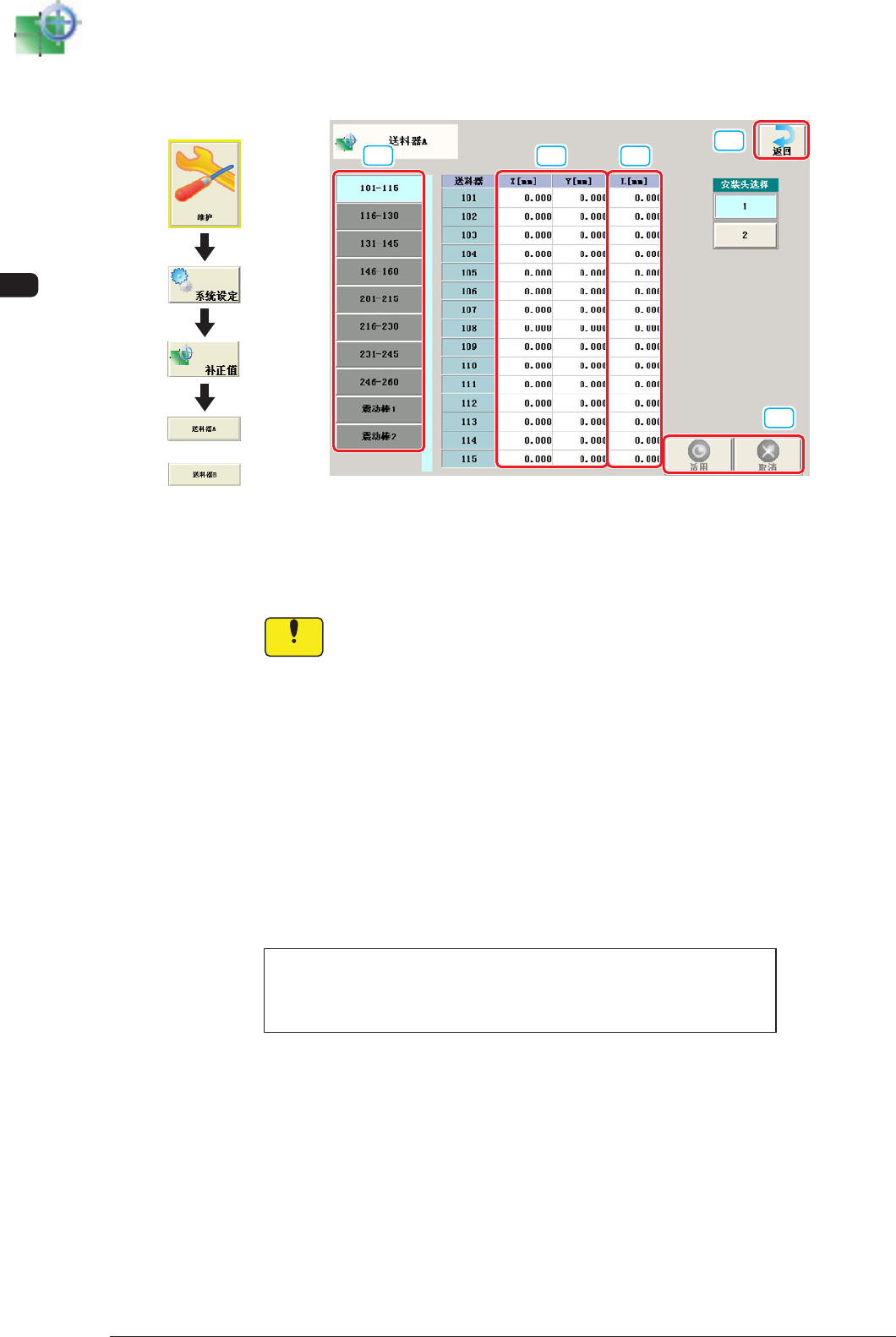

2.3 送料器 A 及送料器 B
[1]
[2] [3]
[4]
[5]
F3B15
送料器补正值 A
补正送料器安装台各槽偏离的补正值数据。
Notice
装置出厂时已调整、设定好。
请不要随意变更。
送料器补正值 B
补正送料器偏离的数据。
•
关于 X/Y 数据
自动更新数据，以便在自动运行中进行元件识别处理 ( 吸嘴中心和元件
中心的位置关系把握 )，在元件中心进行吸取。
( 通常不需要数据输入。)
•
关于 L 数据、
无法自动更新，但反映输入的数据。
实际补正值为送料器补正值相加的值。
实际补正值
=
送料器补正值 (A)
+
送料器补正值 (B)
[1] 送料器切换 Tab
可以通过按各送料器安装台的 Tab 进行切换。
1201-003
or
界面展开
3OM-1602
第二章 2. 补正 ( 补正值 ) 数据
2-21
[2] X( 横 )、Y( 纵 )[mm]
是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离的补
正值数据。
F211
F111
背面送料器
正面送料器
装置前侧
Y(+)
X(+)
吸取位置
吸取位置
F3B16
[3] L( 高 )[mm]
吸取基准水准
吸嘴
L(+)
F3B17
如果补正值输入
“
+
”
，吸取高度将作用于吸嘴的下降冲程量增加的方向。
[4] [ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[5]
[ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
