影像处理错误的重试功能 （NonDispose 模式）
将固有值 「_UseNonDisposeMode」设定为 1 后，NonDispose 模式变为有效。NonDispose 模
式是在元件不是明确的不良元件，经过某种修正后可以进行贴装的时候加以修正并可以重
新贴装的功能。由于影像处理错误而不想增加元件的废弃数时的有效的模式。选择这个模式
后，发生影像处理错误时，在错误信息画面上显示出 [ 重做 ] 按键。按下按键后，从 [ 重做
] 画面可以进行元件数据的修正、模板的修正、用手动进行贴装或者进行元件的修正等操作
后重新再贴装。
操作步骤

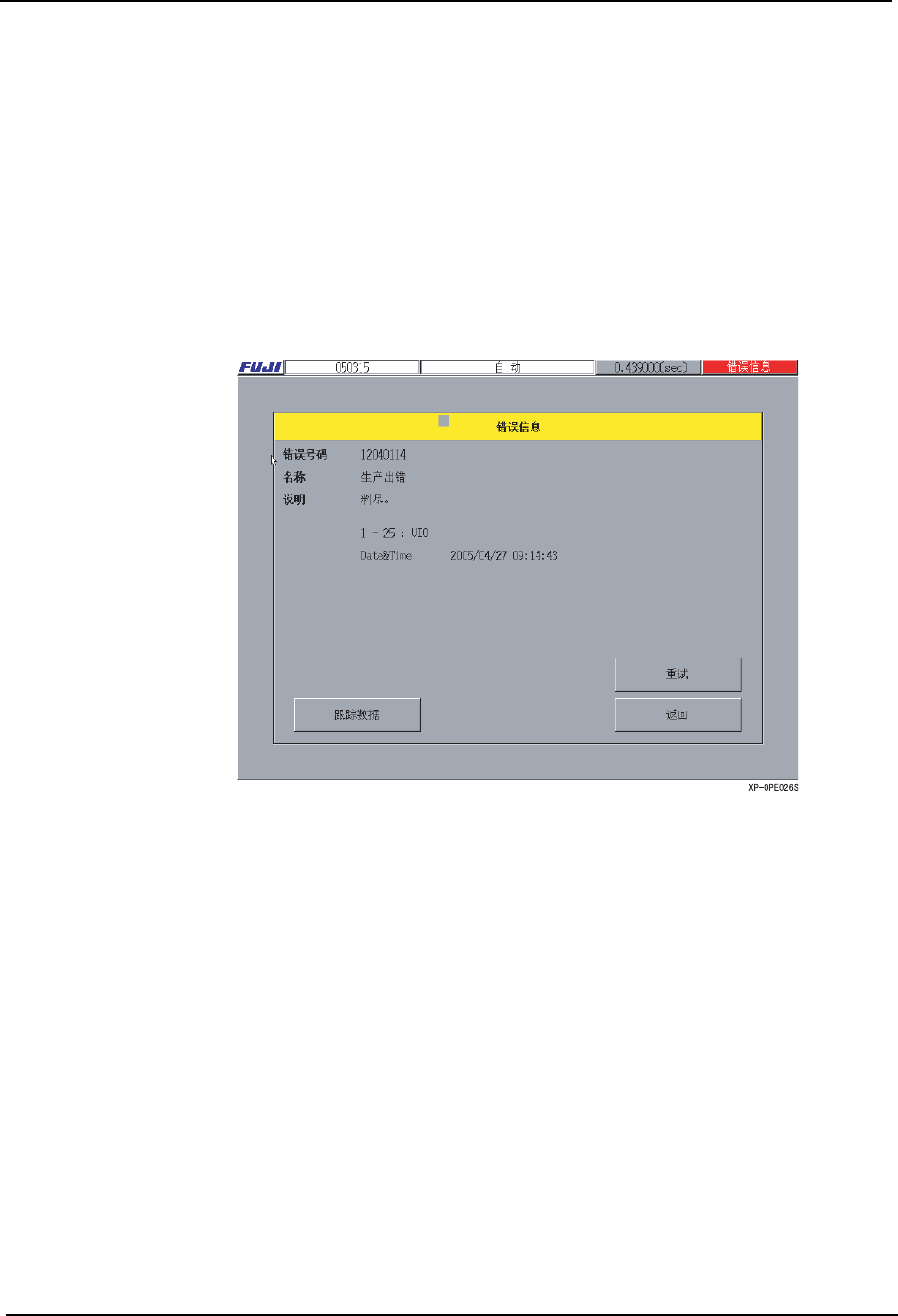

1. 影像处理错误发生时的 [ 错误信息 ] 画面上显示出 [ 重做 ] 按键。
2. 按下错误信息画面的 [ 重做 ] 按键，显示出 [ 重做 ] 画面。
3. 根据 [ 错误信息 ] 画面的说明，在 [ 重做 ] 画面上进行元件数据或者魔板数据的修正或
手动操作。
3. 操作系统 SYS-XP243-1.0S
92 XP-242E/243E 系统手册
显示说明
按下 [ 吸取设定 ] 按键后、显示出可以编辑的项目的按键。（Packaging
编辑、PartType 吸取、供料器信息、吸取位置的测定）
备注 ) 1. 吸嘴吸取有元件时不能按下 [ 吸取设定 ] 按键。
2. 根据操作者权限，有时会不显示出 [Packaging 编辑 ]、［PartType 吸
取］按键。
按下 [ 形状 / 影像设定 ] 按键后、显示出可以编辑的项目的按键。
（PartType 形状 / 影像设定、图形编辑）
备注 ) 根据操作者权限，有时会不显示出 [ 形状 / 影像设定 ] 按键。
按下 [ 贴装设定 ] 按键后、显示出可以编辑的项目的按键。（PartType 贴
装）
备注 ) 根据操作者权限，有时会不显示出 [ 贴装设定 ] 按键。
吸嘴编号： 选择在画面上部的吸嘴编号的按键后，所选择的吸嘴对于吸取的元件可以
进行重做。
备注 ) 在自动运转中出现错误的时候，只能操作吸取错误元件的吸嘴编号的按
键。
Sequence: 表示选择吸嘴所持有的元件的顺序号码。
Reference: 表示选择吸嘴的顺序指令。
Board No.: 表示顺序号码的子电路板号码。
Stage-
Slot:
表示顺序号码的平台、料槽号码。
Elegance: 表示加速度。
定位点相机移动到下一个顺序 No. 的坐标，显示出线框。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 93
在想移动相机的视野时使用。按下按键后打开 JOG 画面。（JOG 画面请参
考第3张3.10微动）
进行元件的吸取。注意：其他的吸嘴吸取有元件时不能吸取元件。
进行影像处理。没有持有元件时在影像处理之前进行吸取动作。
打开卡尺画面。此时工作头移动到影像取入位置。（卡尺画面的详细内容
请参考 「5.5.2 定位点的编辑」）
打开 ［PDW］画面。（详细请参考 Part Data Wizard 参考手册）
备注 ) 根据操作者权限，有时会不显示出 [PDW] 按键。
进行贴装动作。不持有元件时，只要所有的吸嘴没有吸取元件时，进行吸
取、影像处理、贴装动作。
废弃元件。
注意 ) 其他的吸嘴吸取有元件时，不废弃所有的元件就不能进行吸取。
删除记忆的废弃位置。
关闭 ［重试］画面。
