SYS-XP243-1.0S 4. 机器生产程序 XP-242E/243E 系统手册 231 Part Heigh t 请输入元件高度 ( 厚度 : 吸嘴的吸取面到元件底部为止 )。 此高度包括引脚的长度。 (0.01mm ～ 25.40mm) 请参考下图。有 关 “ Pickup Point Offset Z”以及 “Placing Offset Z”在以后叙述。 < 料带 / 料盘的时候 > ※ 将料带及料盘的上表面作 …
4. 机器生产程序 SYS-XP243-1.0S
230 XP-242E/243E 系统手册
即出现公差值错误。还有，输入值通常为元件主体尺寸的 10%。
设定值是 0.00 时不进行检查。
Body Width Tolerance
设置元件主体 Y 方向的尺寸公差。(0.00mm ～ 9.99mm)
Vision Tyoe 为 10 (Rect) (2125、3216 等无引脚的元件 ) 时请输入此项目。另外，检测出
的元件尺寸超出公差值时，即出现公差值错误。还有，输入值通常以元件尺寸尺寸的 10% 为
基准。(0.00mm ～ 9.99mm)
设定值是 0.00 时不进行检查。
Pick-up Tolerance X， Pick-up Tolerance Y
设定 X,Y 方向的各自的元件吸取偏差容许量。(0.00 ～ 9.99mm)
将元件中心和吸嘴的中心间的修正值的偏差按何种程度为正常进行设定。
设定值是 0.00 时不进行检查。
Pick-up Tolerance Q(0 ～ 45 度 )
设定元件吸取偏差容许量。
设定值是 0.00 时不进行检查。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 231

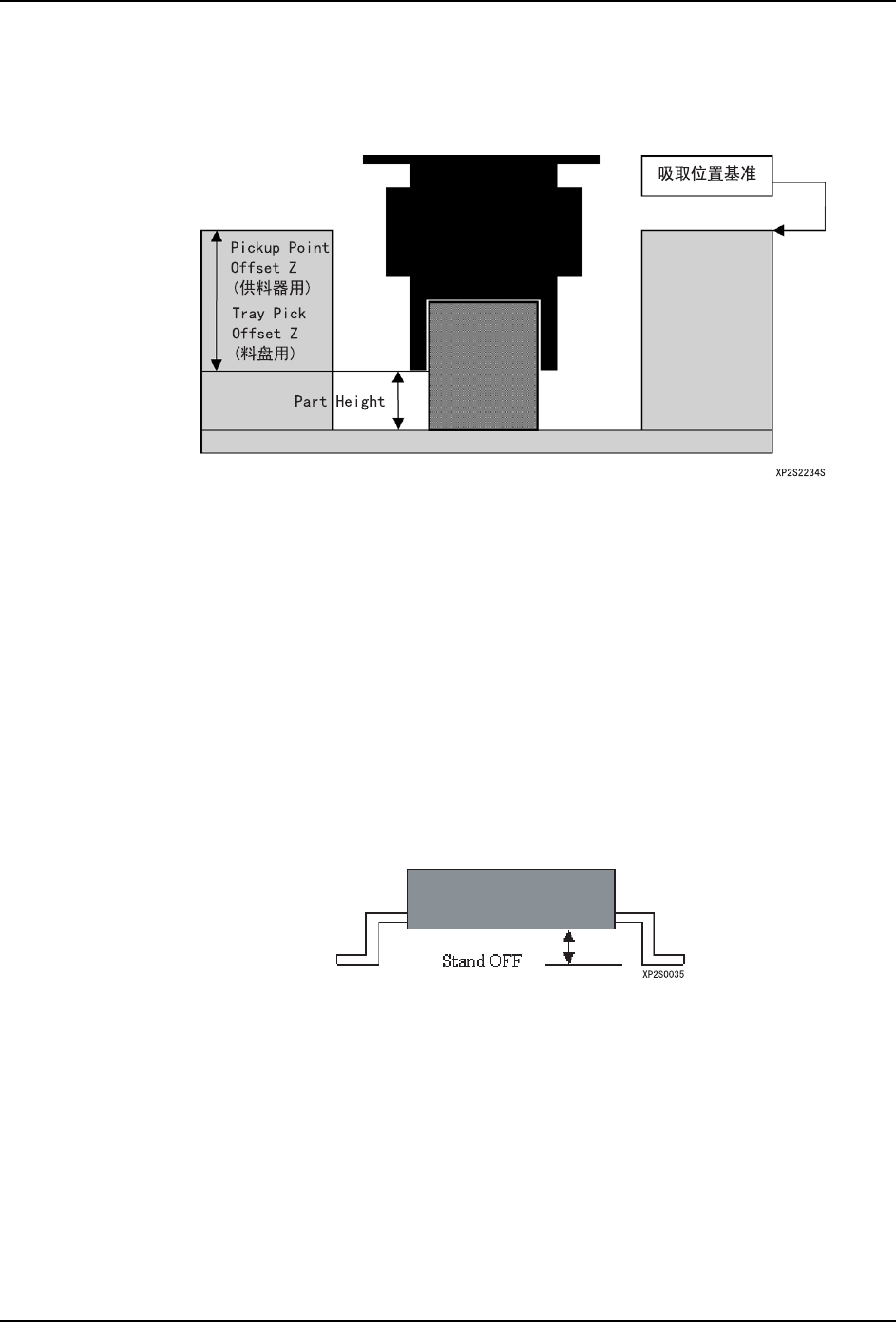

Part Height
请输入元件高度 ( 厚度 : 吸嘴的吸取面到元件底部为止 )。此高度包括引脚的长度。(0.01mm
～ 25.40mm)
请参考下图。有关 “Pickup Point Offset Z”以及 “Placing Offset Z”在以后叙述。
< 料带 / 料盘的时候 >
※ 将料带及料盘的上表面作为吸取基准位置。
※ 吸取时的 Z 轴高度。
( 料带的时候 ) 吸取位置基准 +Pick-up Point Offset Z
( 料盘的时候 ) 吸取位置基准 +Tray Pick Offset Z
4. 机器生产程序 SYS-XP243-1.0S
232 XP-242E/243E 系统手册
< 机械夹头 >
用机械夹头处理的元件时，如下图请设定 Part Height 为从机械夹头前端到元件下表面的距
离。
Body Color
设定元件主体的颜色。只有在 Vision Type 的时候支持。
注意 ) 元件主体的颜色根据光源而变化。请看了元件影像后进行判断。
Stand off
是指从引脚元件的电路板上表面到元件主体下表面的距离。(0.00mm ～ 25.40mm)
只在检查引脚垂直弯曲度的元件时需要设定。
只有在 Vision Type 100 的时候支持。
0： Biack 元件主体反映为黑色。
1： White 元件主体反映为白色。
